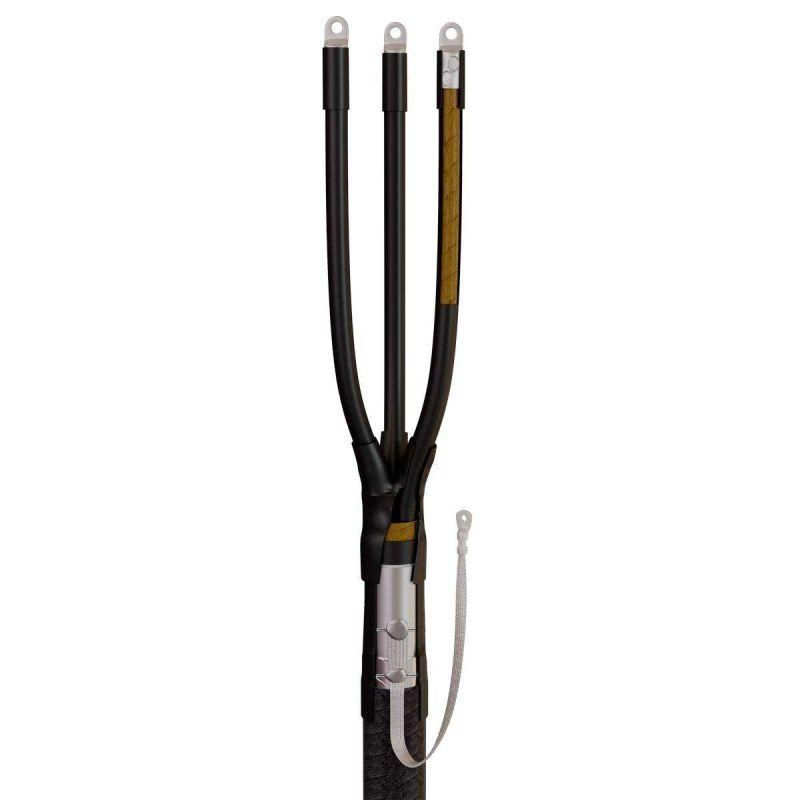

Муфта кабельная концевая 1кВ 3КВНТп-1-25/50 (Б) (пайка) КВТ 88783

Муфта кабельная концевая 3КВНТп-1-25/50 (Б) (пайка) от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, оснащена болтовыми наконечниками и рассчитана на работу в экстремальных температурных условиях.

Назначение и область применения

Муфта кабельная концевая 3КВНТп-1-25/50 (Б) (пайка) используется для завершения силовых кабелей с бумажной маслопропитанной изоляцией, защищая место отреза от влаги, механических повреждений и электрохимической коррозии. Применяется там, где требуется качественная изоляция и заземление брони - например, на входах в распределительные устройства, трансформаторные подстанции, кабельные колодцы, промышленные объекты и линии внешней сети.

Технические характеристики

• Работает при напряжении до 1 кВ
• Поддерживает сечение жил от 25 до 50 мм2
• Количество жил: три
• Тип исполнения: термоусаживаемая
• Материал корпуса: галоген-free полимер
• Температурный режим эксплуатации: от –50 C до +50 C
• Стандарт: соответствие ГОСТ 34839-2022
• Производство по ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3КВНТп-1-25/50 (Б) (пайка) совместима с кабелями следующих марок: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл - как с броней, так и без неё. Установка требует нагрева термоусаживающихся элементов пропановой горелкой ПГ (КВТ). Для фиксации жил используются болтовые наконечники, входящие в базовый комплект. Пайка заземляющего контура выполняется припоем ПОС-30 и паяльным жиром, которые также входят в комплектацию.

Заземление брони

На кабелях с броней из стали или алюминия обязательна установка дополнительного «Комплекта заземления КМПБ». Без него заземление будет неполным и несоответствующим нормам безопасности. На кабели без брони этот комплект не нужен.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Полимеры не содержат галогенов (HF = Halogen Free) - при возгорании не выделяют токсичных паров
• Защита IP67 достигается благодаря термоплавкому клею внутри всех элементов - предотвращает попадание воды и пыли

Преимущества

• Высокая герметичность: термоплавкий клей заполняет все микропространства после усадки
• Устойчивость к UV-излучению и атмосферным воздействиям - подходит для открытого монтажа
• Универсальность: один комплект работает как для внутренних, так и для наружных условий
• Готовый комплект: всё необходимое для монтажа уже в наличии - минимум допоборудования
• Совместимость с двумя типами наконечников: болтовыми и опрессовочными

Ограничения применения

• Не кабели с напряжением выше 1 кВ
• Требуется точное соблюдение технологии пайки - некачественно выполненные соединения снижают надежность заземления
• Не рекомендовано использование в средах с постоянным контактом с химически активными жидкостями (например, растворители, кислоты)
• Температура окружающей среды ниже –50 C или выше +50 C выводит изделие из рабочего диапазона

Примеры использования

• Оконцовка кабеля ААБл перед подключением к щиту в цеху
• Монтаж выхода кабеля (А)СБГ) из канала на столб ЛЭП
• Завершение трёхжильного кабеля в кабельном колодце с высокой влажностью
• Подключение питания к насосной станции с кабелем типа ААШв

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно подходить под заявленное сечение 25–50 мм2; слишком толстый кабель не войдет, слишком тонкий - не обеспечит плотного прилегания
• При работе с бронированным кабелем всегда применяйте «Комплект заземления КМПБ» - даже если кажется, что броня “не важна”
• Нагревайте муфту равномерно, начиная с середины, чтобы избежать образования воздушных пузырей
• Инструменты: обязательно используйте горелку ПГ (КВТ) и набор НМБ-6 (КВТ) для срыва головок - другие инструменты могут повредить компоненты
• Храните муфту в сухом месте, избегая длительного воздействия прямого солнца - хотя материал устойчив к УФ, долгое пребывание на свету снижает эластичность некоторых элементов
