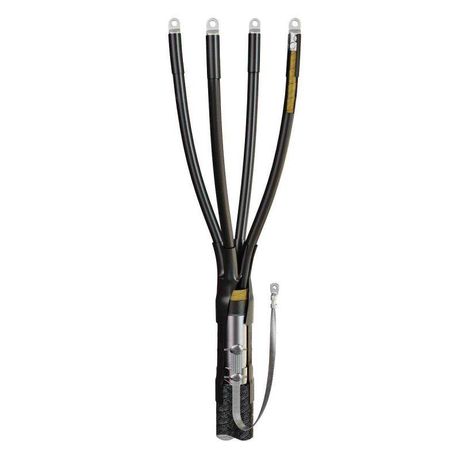

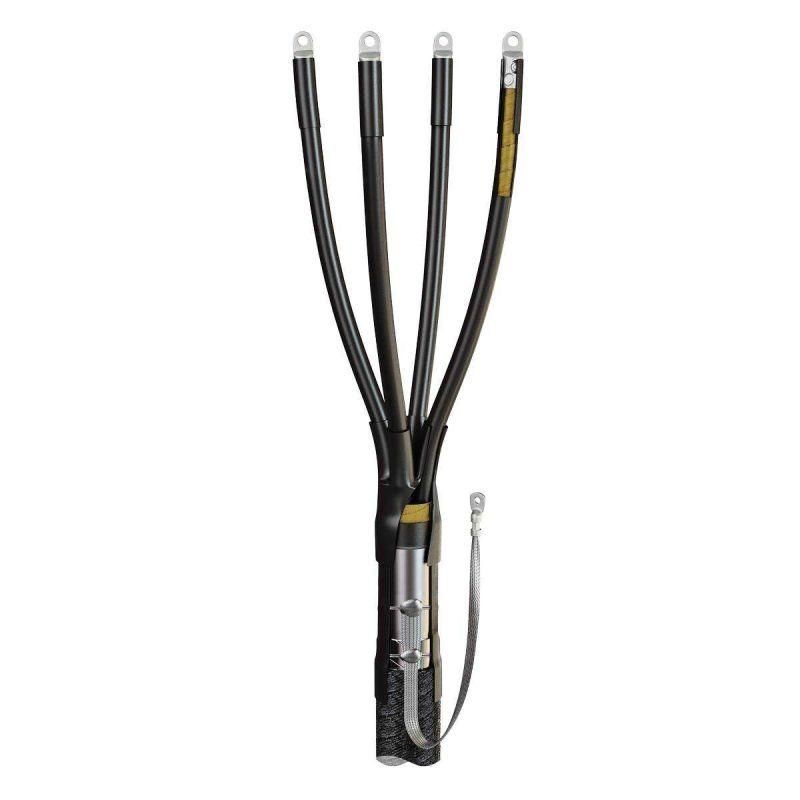

Муфта кабельная концевая 1кВ 4КВНТп-1-25/50 (пайка) КВТ 88770

Муфта кабельная концевая 4КВНТп-1-25/50 (пайка) от КВТ предназначена для надежного оконцевания четырехжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, обеспечивает герметичность, механическую прочность и долговечность даже в суровых условиях. Артикул 88770 - решение для профессионального завершения силовых кабельных линий.

Назначение и область применения

Муфта кабельная концевая 4КВНТп-1-25/50 (пайка) используется для создания безопасного и герметичного окончания четырехжильных кабелей с бумажной маслопропитанной изоляцией. Применяется там, где требуется вывод кабеля из трассы - например, на столбах, в распределительных устройствах, камерах, трансформаторных подстанциях и на открытых участках сети. Устройство подходит как для кабелей с броней, так и без неё, что делает его универсальным решением для различных типов сетей.

Технические характеристики

• Работает при напряжении до 1 кВ
• Поддерживает сечение жил от 25 до 50 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: галоген-free полимер (не выделяет токсичные вещества при нагреве)
• Температурный режим эксплуатации: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Комплектация: без болтовых наконечников, включает припой ПОС-30, припой А и паяльный жир
• Соответствие: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 4КВНТп-1-25/50 (пайка) совместима с кабелями следующих марок: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл. Для монтажа необходима пропановая горелка ПГ (КВТ). Процедура включает:

• Зачистку кабеля и подготовку жил
• Нагрев термоусаживающихся элементов (манжет, перчаток) равномерным пламенем
• Пайку заземляющего провода к броне - обязательный этап для кабелей с металлической броней
• Фиксацию изоляции и герметизацию всех соединений за счет термоплавкого клея внутри компонентов

Для кабелей с броней из стали или алюминия потребуется доп. комплект заземления КМПБ. Болтовые и опрессовочные наконечники можно применить самостоятельно - они не входят в базовый комплект.

Безопасность и стандарты

Муфта 4КВНТп-1-25/50 (пайка) изготовлена по нормам ГОСТ 34839-2022 и сертифицирована по ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов (HF=Halogen Free), что исключает образование едких паров при возгорании. Это повышает безопасность при аварийных ситуациях и соответствие экологическим требованиям. Защита IP67 гарантирует работу в сыром воздухе, дожде, песке и других агрессивных средах.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею - предотвращает попадание влаги и коррозию
• Устойчивость к УФ-излучению и перепадам температур - идеальна для наружной установки
• Универсальность: один комплект работает с кабелями с броней и без, в помещениях и на улице
• Простота монтажа при наличии минимального инструмента
• Долговечность: срок службы более 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не кабели с напряжением выше 1 кВ - использование на высших классах опасно!
• Требует точного контроля температуры при нагреве: переусаживание может повредить изоляцию
• Пайка заземления требует навыков - новичкам рекомендовано обучение или помощь специалиста
• Не предназначен для кабелей с полиэтиленовой или XLPE изоляцией - только для бумажной
• Без комплекта КМПБ нельзя использовать на кабелях с броней - риск плохого контакта и пробоя

Примеры использования

• Оконцовка кабеля ААБл перед входом в распределительный щит
• Завершение линии питания насосной станции на открытом участке
• Монтаж ответвления от кабельной трассы к освещению площадки
• Ремонт поврежденного конца кабеля типа (А)СБШв в подземном колодце

Практические советы

• Перед монтажом проверьте внешнюю броню кабеля - она должна быть целой, без сплющенных участков
• Используйте только горелку ПГ (КВТ): другие модели дают неравномерный нагрев
• При работе зимой согрейте муфту в помещении хотя бы 1–2 часа - холодный полимер хуже усаживается
• Проверяйте плотность прилегания манжет: после остывания между слоями не должно быть пузырей или просветов
• Для кабелей с броней всегда применяйте КМПБ - экономия на нем увеличит риск отказа системы
• Храните муфту в сухом месте, избегая прямого солнечного света - даже UV-стабилизированные материалы со временем стареют
