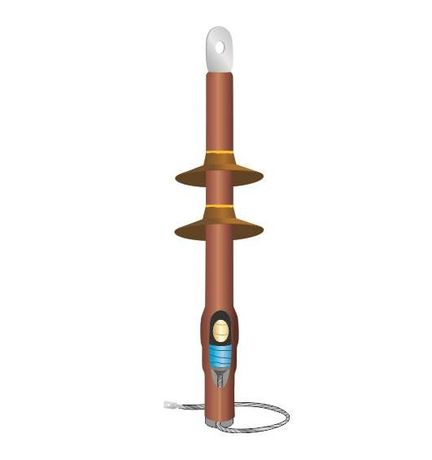

Муфта кабельная концевая наружн. установки 10кВ ПКНТО 1х(150-240мм) без наконечн. Нева-Транс Комплект 22020125 Нева Транс

Муфта кабельная концевая наружной установки 10 кВ ПКНТО 1х(150–240 мм) без наконечников, 1ПКНТп-5х(150–240) без наконечников - это термоусаживаемая муфта для завершения пятижильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Применяется на открытых участках сети, обеспечивает герметичность, электроизоляцию и механическую защиту. Бренд Нева-Транс Комплект гарантирует соответствие нормам ГОСТ и техническим условиям.

Назначение и область применения

Муфта 1ПКНТп-5х(150–240) используется для оконцевания пятижильных силовых кабелей без брони, с изоляцией из сшитого полиэтилена, сечением 150–240 мм2. Предназначена исключительно для наружной установки - на опорах ЛЭП, в шкафах, на столбах, в местах выхода кабеля из земли или через стену. Подходит для сетей 10 кВ, где требуется надежная изоляция и защита от внешней среды.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение кабеля: 150–240 мм2
• Количество жил: 5
• Тип исполнения: термоусадочный
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от влаги: работает при относительной влажности до 98%
• Наличие защиты: без брони, с наружным кожухом
• Герметизация: реализуется за счет клеевого слоя внутри термоусаживаемой трубки

Совместимость и монтаж

Муфта совместима только с кабелями без металлической брони и с изоляцией из сшитого полиэтилена. Для монтажа требуются:

• Правильно выполненная разделка кабеля - соблюдение длин отрезков изоляции и экрана;
• Термофен или газовая горелка с регулируемой температурой (не ниже 200 C);
• Чистые и сухие поверхности перед сборкой;
• Строгий порядок надевания элементов: сначала внутренние изоляционные части, затем кожух с клеем.

Заземление выполняется путём свивания медного проволочного экрана кабеля в виде перемычки и закрепления её на контактном устройстве. Жильные изоляторы предварительно установлены - их нельзя заменять другими типами.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Росстандарта
• Не содержит опасных веществ, соответствует экологическим требованиям

Преимущества

• Автономная система управления электрическим полем благодаря герметико-регулятору и трубке-регулятору - снижаются риски пробоя;
• Наружный кожух с клеевым слоем обеспечивает полную герметичность даже при перепадах температур;
• Жильные изоляторы удлиняют пути утечки тока - повышают отказоустойчивость в условиях повышенной влажности;
• Устойчивость к УФ-излучению позволяет использовать изделие без дополнительной защиты от солнца;
• Лёгкий вес и компактность по сравнению с литыми муфтами ускоряют монтаж.

Ограничения применения

• Не применяется для кабелей с бронёй - возможен риск деформации и потери герметизации;
• Не допускается использование на кабелях с бумажной или маслонаполненной изоляцией;
• Не рекомендовано применение при температуре ниже –50 C во время монтажа - материал становится хрупким;
• Не предназначен для подземной или подводной установки - хотя защищён от влаги, он не рассчитан на постоянное погружение;
• Требует точного соблюдения технологии термоусадки - недостаточно нагрева или перегрева приведёт к отказу.

Примеры использования

• Оконцовка кабеля ВВБШв 5×185 на воздушной опоре ЛЭП 10 кВ;
• Переход кабеля из в шкаф распределительного устройства на промплощадке;
• Завершение кабеля питания насосной станции на открытом воздухе;
• Ремонт поврежденного конца кабеля после аварии на линии вне помещения.

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 150–240 мм2 - меньшие или большие значения не подходят;
• Измерьте длину разделки по чертежу производителя - отклонение более чем +-5 мм может нарушить работу регуляторов поля;
• Не используйте обычный бытовой фен - нужна мощность ≥1500 Вт и температура выше 200 C;
• После усадки внимательно осмотрите все соединения - наличие пузырей, трещин или просветов между кожухом и кабелем является браком;
• Храните муфту в оригинальной упаковке, в сухом месте при t = –20…+30 C - длительное хранение при минусовых температурах снижает эластичность материала.
