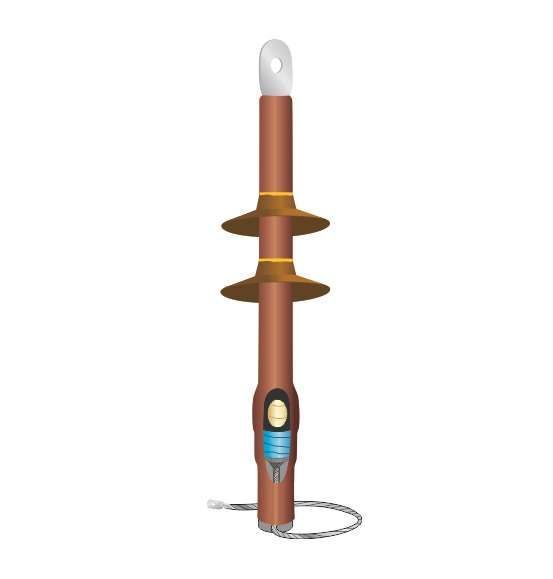

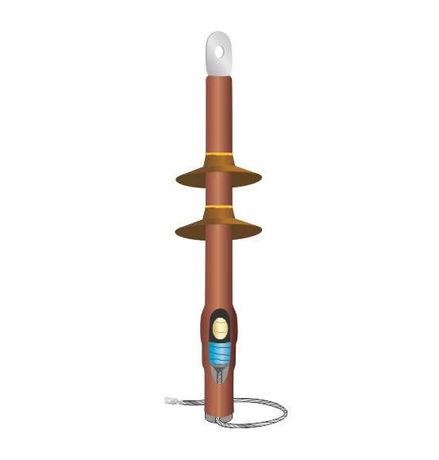

Муфта кабельная концевая наружн. установки 10кВ ПКНТОН 1х(150-240мм) с болт. наконечн. Нева-Транс Комплект 22020128 Нева Транс

Муфта кабельная концевая наружной установки 10 кВ 1ПКНТпН-5х(70-120) от Нева-Транс Комплект предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из сшитого полиэтилена, обеспечивая электробезопасность и герметичность соединения на открытых участках сети. Эта муфта применяется там, где требуется прочная, долговечная и устойчивая к внешним факторам изоляция конца кабеля.

Назначение и область применения

Муфта 1ПКНТпН-5х(70-120) используется для оконцевания пятижильных силовых кабелей с пластмассовой изоляцией, без брони, рассчитанных на напряжение до 10 кВ. Применяется исключительно на открытом воздухе - в условиях повышенной влажности, перепадов температур и воздействия атмосферных осадков. Подходит для монтажа на опорах ЛЭП, в кабельных колодцах, на столбах, возле трансформаторных подстанций и других местах, где кабели выходят наружу.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение кабеля: 70–120 мм2 (для каждой жилы)
• Количество жил: 5
• Тип изоляции кабеля: сшитый полиэтилен (XLPE)
• Тип муфты: термоусадочная
• Материал корпуса: модифицированный полимер
• Защитный кожух: толстостенная термоусадочная трубка с клеевым слоем
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Герметизация: достигается за счет клеевого слоя и термоусадки
• Заземление: выполняется через медный проволочный экран кабеля

Совместимость и монтаж

Муфта совместима только с кабелями без брони, имеющими изоляцию из сшитого полиэтилена. Для монтажа требуются:

• Правильно выполненная разделка кабеля (по чертежу производителя)
• Термофен или газовая горелка с регулируемой температурой (не ниже 150 C)
• Перчатки и средства защиты при работе с нагревательным оборудованием

Основные этапы монтажа: подготовка конца кабеля, насадка элементов муфты в порядке сборки, последовательное прогревание всех частей до равномерной усадки. Особое внимание уделяется плотному прилеганию клеевого слоя - он должен полностью заполнить все щели между кабелем и стенками муфты. После остывания проверяют целостность изоляции и герметичность.

Безопасность и стандарты

Муфта 1ПКНТпН-5х(70-120) соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Произведённые испытания подтверждают соответствие нормам безопасности и надежности, установленным Госстандартом РФ. Сертифицирована для работы в условиях повышенной влажности (до 98%) и экстремальных температур. Обладает устойчивостью к УФ-излучению, что предотвращает хрупкость материала при длительном воздействии солнечного света.

Преимущества

• Высокая механическая и электроизоляционная прочность благодаря полимерной основе
• Автоматическая герметизация за счёт клеевого слоя при термоусадке
• Увеличенная длина пути утечки благодаря жильным изоляторам - снижаются риски пробоя
• Равномерное распределение электрического поля - минимизирует риск разрядов
• Не требует дополнительной изоляции после монтажа
• Экологически безопасный материал, не содержит свинец и другие токсичные вещества
• Долгий срок службы - более 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не для кабелей с металлической броней - возможен повреждение изоляции при попытке монтажа
• Не рекомендовано использование внутри помещений с постоянной влажностью выше 98% - хотя муфта защищена, такие условия могут ускорить старение клеевых составов
• Запрещено применение при температурах ниже –50 C - материал становится хрупким, теряет эластичность
• Не допускается монтаж на кабелях с другим типом изоляции (например, бумажной или резиновой)
• Требуется точное соблюдение технологии термоусадки - недогрев или перегрев приведут к потере герметичности

Примеры использования

• Оконцовка пятижильного кабеля АВВГ 5×120 на воздушной линии 10 кВ перед подключением к трансформатору
• Подключение кабеля от подземной камеры к распределительному пункту на улице
• Монтаж на конце кабеля, выводящегося из кабельного канала на опору ЛЭП
• Замена поврежденного конца кабеля в районе с высокой влажностью (прибрежные территории, северные районы)

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - муфта 1ПКНТпН-5х(70-120) работает только с жилами 70–120 мм2; меньшие или большие значения вызывают плохую усадку
• Измерьте внутренний диаметр кабеля - он должен подходить под размеры внутреннего цилиндрического элемента муфты
• Не используйте обычный бытовой фен - нужна профессиональная тепловая пушка с контролируемой температурой
• При работе в холодную погоду (ближе к –50 C) согрейте муфту в помещении до +15…+20 C перед установкой
• После монтажа проведите визуальный контроль: нет ли пузырей, вздутий, неплотного прилегания - особенно вокруг болтовых наконечников
• Храните муфту в сухом месте, избегая прямого солнечного света - даже в упаковке она чувствительна к длительному УФ-облучению
