Муфта кабельная концевая наружн. установки 10кВ 10ПКНТпбН-3х(150-240)/800мм с болт. наконечн. Нева-Транс Комплект 22060015 Нева Транс

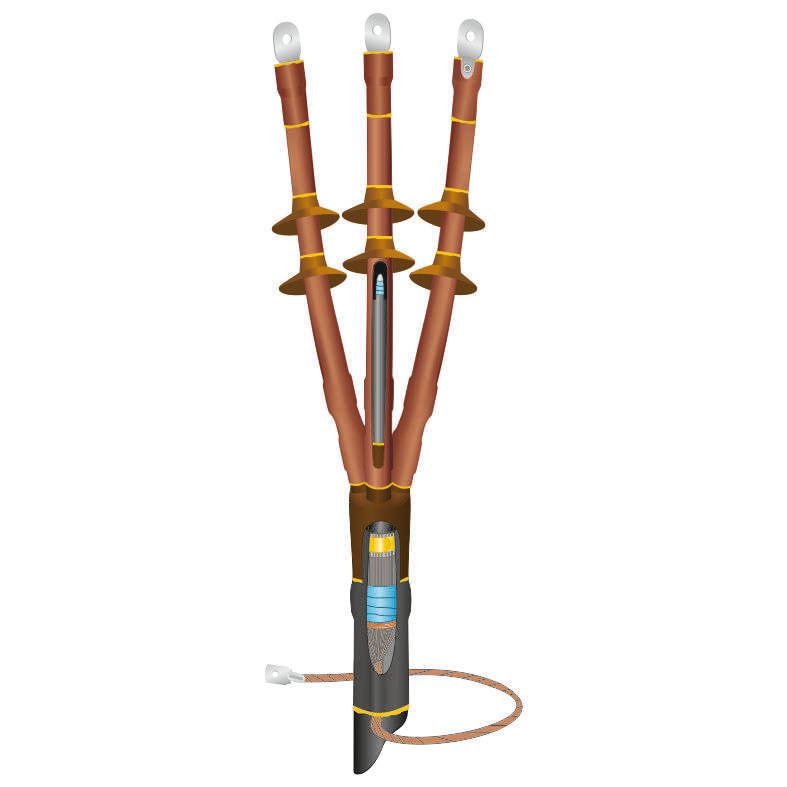

Муфта кабельная концевая наружной установки 10кВ 10ПКНТпбН-3х(150-240)/800мм с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена и бронёй, рассчитана на работу под напряжением до 10 кВ и обеспечивает надёжную защиту от внешних факторов при наружной установке.

Назначение и область применения

Муфта 10ПКНТпбН-3х(150-240)/800мм используется для завершения трёхжильных кабелей сечением 150, 185 или 240 мм2, где требуется вывод токоведущих жил за пределы кабельной трассы - например, для подключения к распределительному устройству, трансформатору или другому оборудованию. Применяется исключительно на открытом воздухе: на опорах ЛЭП, в кабельных колодцах, на фасадах зданий, в местах выхода кабеля из грунта. Подходит для кабелей с медными или алюминиевыми жилами, с ленточным или проволочным экраном, с бронёй или без неё.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение кабеля: 150–240 мм2
• Количество жил: 3
• Тип муфты: концевая термоусадочная
• Материал изоляции: сшитый полиэтилен (XLPE)
• Оболочка: ПВХ (поливинилхлорид)
• Экран: наличие - да (медный проволочный или ленточный)
• Защитный покров: совместима с кабелями с бронёй
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Способ монтажа: термоусадка с использованием газовой горелки

Совместимость и монтаж

Муфта 10ПКНТпбН-3х(150-240)/800мм совместима с кабелями типа АВБбШв, АСБ, ВБбШв, ААБл, ВВБШв и аналогичными с изоляцией из сшитого полиэтилена. Для монтажа требуются:

• Газовая горелка с регулируемым пламенем
• Инструмент для зачистки кабеля (по рекомендациям производителя)
• Болтовые наконечники уже установлены - достаточно затянуть их на жилах кабеля моментом 40–60 Нм
• Необходимо соблюдать минимальную длину зачистки жил и экрана - указана в инструкции к изделию

Перед усадкой поверхность кабеля должна быть сухой и свободной от грязи. После нагрева термоусадочные элементы плотно облегают кабель, образуя герметичную изоляцию. Конец муфты закрывается защитным кожухом из ПВХ, который дополнительно препятствует механическим повреждениям и УФ-излучению.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Росстандарта
• Экологически безопасна - не содержит свинца и других запрещённых веществ
• Устойчивость к УФ-излучению позволяет использовать без дополнительной защиты от солнца
• Выдерживает влажность до 98% при температуре до +50 C

Преимущества

• Готовые болтовые наконечники экономят время монтажа - не нужны дополнительные комплектующие
• Термоусадочная технология обеспечивает равномерное прилегание и долговечную герметизацию
• ПВХ-оболочка устойчива к перепадам температур, влаге и химическим воздействиям
• Подходит для кабелей с бронёй - не требует замены при переходе с одного типа кабеля на другой в рамках допустимого сечения
• Работает в условиях сурового климата - от –50 C до +50 C

Ограничения применения

• Не применяется внутри помещений без принудительной вентиляции - не является внутренней муфтой
• Не предназначен для кабелей с бумажной или маслонаполненной изоляцией
• Запрещено использование при температуре ниже –50 C - материал становится хрупким
• Не следует применять на кабелях с сечением менее 150 мм2 или более 240 мм2 - возможна потеря герметичности
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев вызывает деформацию, перегрев - повреждение изоляции

Примеры использования

• Оконцевание кабеля АВБбШв 3×185 перед подключением к ящику автоматического ввода резерва (АВР)
• Завершение кабеля ВБбШв 3×240 на столбе ЛЭП перед входом в трансформаторную подстанцию
• Монтаж на выходе кабеля из земли в кабельном колодце на промышленном объекте
• Замена старой муфты после аварии на воздушной линии 10 кВ

Практические советы

• Выбирая муфту 10ПКНТпбН-3х(150-240)/800мм, проверьте фактический диаметр кабеля - он должен подходить под заявленный диапазон (не больше 80 мм)
• Перед монтажом обязательно проведите тестовый прогрев термоусадочных трубок на отдельном участке - чтобы отработать температуру и скорость движения горелки
• Не используйте открытый огонь рядом с легковоспламеняющимися материалами - даже при наличии защитного кожуха
• После монтажа проверьте герметичность: попробуйте слегка потянуть за каждый наконечник - они должны быть неподвижны
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при минусовых температурах снижает эластичность материалов
