Муфта кабельная концевая наружн. установки 10кВ 10ПКНТпбН-3х(70-120)/800мм с болт. наконечн. Нева-Транс Комплект 22060014 Нева Транс

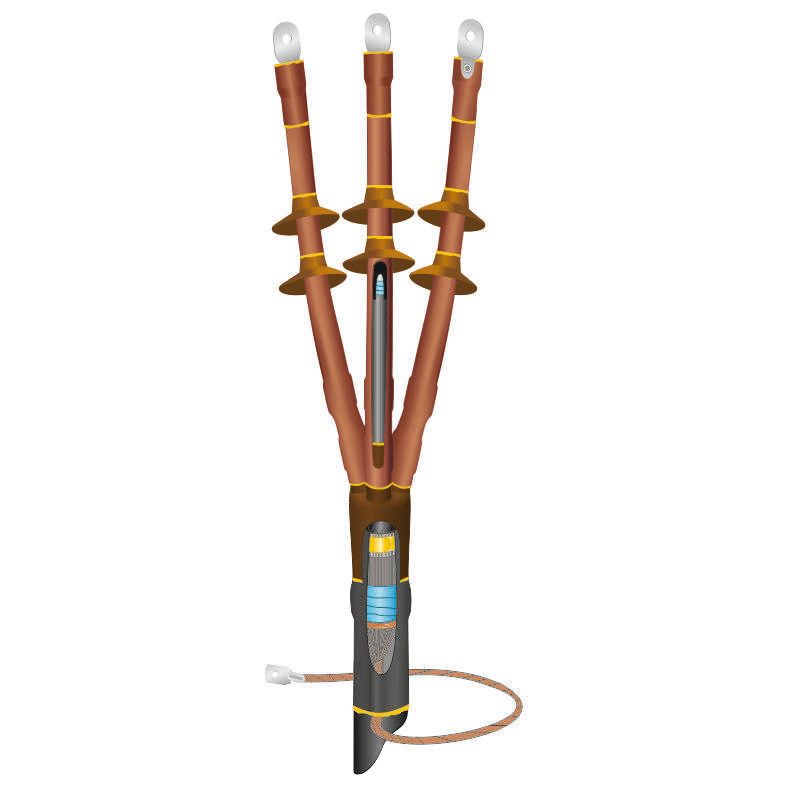

Муфта кабельная концевая наружной установки 10кВ 10ПКНТпбН-3х(70-120)/800мм с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена. Применяется на открытых участках сетей до 10 кВ, обеспечивает надёжную защиту от внешних факторов и совмещает термоусадочные свойства с готовыми болтовыми соединениями.

Назначение и область применения

Муфта 10ПКНТпбН-3х(70-120)/800мм используется для завершения кабельных линий наружной прокладки - там, где кабель заканчивается на опоре, столбе, в распределительном устройстве или другом открытом месте. Подходит для кабелей с изоляцией из сшитого полиэтилена, имеющих медный экран (проволочный или ленточный) и броню либо без неё. Предназначена исключительно для работы вне помещений.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение кабеля: 70–120 мм2
• Количество жил: 3
• Тип муфты: концевая, термоусадочная
• Экран: наличие - да (медный проволочный или ленточный)
• Защитный покров: с броневой оболочкой
• Материал изоляции: сшитый полиэтилен
• Оболочка: ПВХ (поливинилхлорид)
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Способ монтажа: термоусадка с применением газовой горелки

Совместимость и монтаж

Муфта 10ПКНТпбН-3х(70-120)/800мм совместима с кабелями типа СИП-3, АСБ, ВВБШв, ААБл и другими аналогичными, имеющими схожие геометрические параметры и тип изоляции. Для монтажа требуется предварительная подготовка конца кабеля: удаление брони, экрана и внешней оболочки в соответствии с чертежом на корпусе муфты. После сборки комплект нагревают равномерно газовой горелкой до полной усадки всех элементов. Болтовые наконечники уже установлены - достаточно зачистить жилы и затянуть их контактными болтами.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Устойчива к УФ-излучению и атмосферным осадкам

Преимущества

• Готовые болтовые наконечники снижают время монтажа и исключают риск плохого контакта
• Термоусадочная технология обеспечивает плотное прилегание ко всем поверхностям кабеля
• ПВХ-оболочка защищает от механических повреждений и химического воздействия
• Работает в суровых климатических условиях - от Arctic-температур до летней жары
• Не требует дополнительных материалов - всё в одном комплекте

Ограничения применения

• Не применяется внутри зданий - предназначена только для наружной установки
• Не подходит для кабелей с сечением менее 70 мм2 или более 120 мм2
• Запрещён монтаж при температуре ниже –50 C или выше +50 C
• Не рекомендовано использование на кабелях без экрана или с бумажной изоляцией
• Требуется соблюдение технологии термоусадки - недостаточный прогрев вызывает протечки и пробой

Примеры использования

• Оконцевание кабеля на воздушной ЛЭП перед входом в трансформаторную подстанцию
• Подключение кабеля от подземной трассы к распределительному щиту на опоре
• Завершение линии питания для насосной станции или светового оборудования на улице
• Замена старого ответвления на новое в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допускаются только 70, 95 и 120 мм2
• При работе с бронированным кабелем обязательно снимите броню точно по меткам на муфте
• Используйте только газовую горелку с регулируемым пламенем - фен не подходит
• Не перегревайте материал - это приведёт к деформации и потере герметичности
• Проверьте целостность термоусадочных трубок до начала работ - трещины и поры недопустимы
• После монтажа убедитесь, что все болтовые соединения затянуты моментом, указанным в документации
