Муфта кабельная концевая наружн. установки 1кВ ПКНТпНб 5х(150-240мм) с наконечн. Нева-Транс Комплект 22020110 Нева Транс

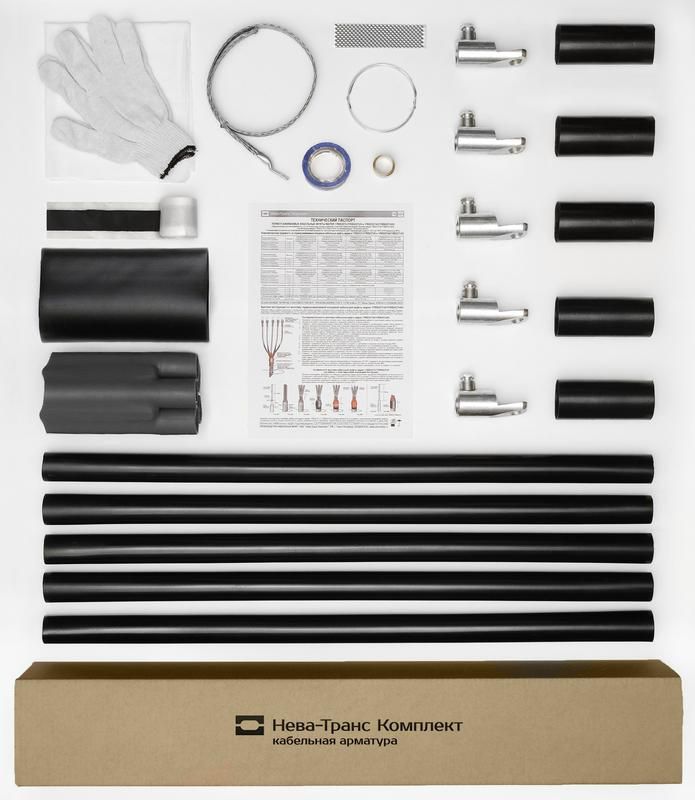

Муфта кабельная концевая наружной установки 1 кВ ПКНТпНб 5х(150-240 мм) с наконечником, 1ПКВТпН-5х(16-25) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного оконцевания пятижильных силовых кабелей с броней и пластмассовой изоляцией сечением 150–240 мм2. Применяется на открытых участках сетей до 1 кВ, обеспечивая надёжную изоляцию и механическую защиту в сложных условиях эксплуатации.

Назначение и область применения

Муфта 1ПКВТпН-5х(16-25) используется для завершения кабельных линий наружной прокладки - там, где требуется переход от кабеля к оборудованию: распределительным устройствам, трансформаторам, щитам, станкам, опорам ЛЭП. Подходит для прокладки в районах с повышенной влажностью, перепадами температур и воздействием атмосферных осадков. Конструкция рассчитана на работу вне помещений, исключая использование внутри зданий или подземных сооружений.

Технические характеристики

• Напряжение: до 1 кВ (включительно)
• Количество жил: 5
• Сечение кабеля: 150, 185, 240 мм2
• Тип изоляции кабеля: пластмассовая с броней
• Тип муфты: термоусаживаемая
• Наконечники: болтовые, для подключения к шинам и контактам
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Материал корпуса: модифицированный полимер, устойчивый к УФ-излучению

Совместимость и монтаж

Муфта совместима только с пятижильными кабелями сечением 150–240 мм2 и пластмассовой изоляцией с металлической броней. Для монтажа необходимо выполнить разделку кабеля по технологии термоусаживания:

• Снять внешнюю оболочку и броню, оставив требуемую длину жил;
• Надеть термоусаживаемую трубку и жильные изоляторы на каждую жилу;
• Закрепить болтовые наконечники на жилах;
• Равномерно прогреть всю конструкцию газовой горелкой или высокотемпературным феном до полного усыхания материала;
• Подсоединить заземляющий провод через пружинный зажим и терку.

Не допускается применение муфты на кабелях без брони, с бумажной изоляцией или сечением менее 150 мм2.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведена по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Обеспечивает электроизоляционную безопасность за счёт удлинённых поверхностей утечки

Преимущества

• Высокая степень герметизации благодаря термоусаживаемой конструкции
• Устойчивость к УФ-излучению и атмосферным осадкам - долгий срок службы на открытом воздухе
• Жильные изоляторы снижают риск пробоя и утечки тока даже при высокой влажности
• Простая и быстрая установка при наличии базового инструмента (горелка/фен)
• Экологически безопасный материал, не выделяющий токсичных веществ при нагреве
• Надёжное заземление через пружинный механизм с теркой - исключает ослабление контакта со временем

Ограничения применения

• Не применяется для внутренней установки - только наружная эксплуатация
• Не подходит для кабелей сечением меньше 150 мм2 или больше 240 мм2
• Не рекомендовано использовать при температуре ниже –50 C - возможна хрупкость полимера
• Требуется точное соблюдение технологии термоусаживания; недостаточный прогрев приведёт к плохой адгезии и протечкам
• Не предназначен для кабелей с бумажной масляной изоляцией

Примеры использования

• Оконцевание кабеля ВВГнг-LS 5×185 перед подключением к трансформаторной подстанции
• Завершение линии питания конвейера на открытом складе с высокой влажностью
• Подключение кабеля АВБбШв 5×240 к распределительному щиту на столбе ЛЭП
• Монтаж на воздушных ответвлениях в промышленных зонах с суровым климатом

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 150, 185 или 240 мм2
• При работе в холодную погоду (ближе к –50 C) предварительно согрейте муфту в помещении до +10…+15 C
• Используйте только профессиональные термофены или газовые горелки с регулируемым пламенем - равномерный прогрев важнее мощности
• Не торопитесь с усадкой: медленный прогрев по всей длине гарантирует плотное прилегание
• Проверьте после монтажа целостность изоляции и надёжность затяжки болтовых наконечников
• Храните муфту в сухом месте, избегая прямого солнечного света - даже устойчивый к УФ материал лучше сохранять в тени
