Муфта кабельная концевая наружной установки 1кВ КНТпН 3х(16-25мм) с болтовыми наконечниками Нева-Транс 22020087 Нева Транс

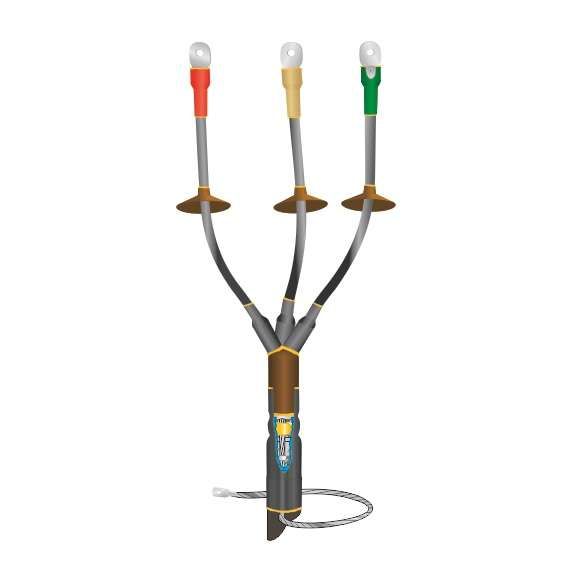

Муфта кабельная концевая наружной установки 1 кВ КНТпН 3х(16-25 мм) с болтовым наконечником от производителя Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных силовых кабелей сечением 16–25 мм² на напряжение до 1 кВ. Применяется на открытом воздухе, обеспечивая надёжную изоляцию и механическую защиту конца кабеля. Артикул 22020087 подходит для кабелей с бумажной или пластмассовой изоляцией, с броней или без неё.

Назначение и область применения

Муфта КНТпН 3х(16-25 мм) используется для завершения кабельных линий наружной прокладки — там, где требуется вывод проводника из кабеля в точку подключения: опора ЛЭП, столб, распределительный щит, трансформаторная будка. Подходит для кабелей с любым типом внешней защиты — с бронёй или без неё. Может использоваться как мачтовая муфта, закрепляясь прямо на опоре.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 16–25 мм²
• Количество жил: 3
• Тип изоляции кабеля: бумажная или пластмассовая
• Тип муфты: термоусаживаемая
• Крепление жил: болтовые наконечники
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Рабочая температура: от –50 °C до +50 °C
• Относительная влажность: до 98%
• Материал корпуса: модифицированный полимер, устойчивый к УФ-излучению

Совместимость и монтаж

Муфта КНТпН 3х(16-25 мм) совместима с кабелями типа АСБ, ААБл, ВВГ, NYM и аналогичными, имеющими сечение 16–25 мм². Для монтажа необходимо:

• Выполнить разделку кабеля по технологии термоусаживаемых муфт — удалить внешнюю оболочку, броню (при наличии), изоляцию жил до нужной длины.
• Надеть на кабель все элементы муфты в правильном порядке, указанных в инструкции производителя.
• Закрепить болтовые наконечники на жилах и затянуть их моментом, соответствующим сечению провода.
• Равномерно прогреть термоусаживаемую трубку с помощью газовой горелки или высокотемпературного фена до полного усыхания и плотного прилегания к кабелю.
• Подсоединить заземляющий провод: к броне — пайкой; к металлической оболочке кабеля с бумажной изоляцией — через пружину и терку.

Не допускается использование муфты на кабелях с сечением менее 16 мм² или более 25 мм² — это нарушит герметичность и прочность соединения.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта России
• Обеспечивает электроизоляционную безопасность за счёт увеличенной длины пути утечки благодаря жильным изоляторам
• Материалы не выделяют токсичных веществ при нагреве и не поддерживают горение

Преимущества

• Универсальность: работает с кабелями любого типа — с бронёй и без, с бумажной и ПВХ изоляцией
• Высокая степень защиты IP67 — устойчива к влаге, пыли, перепадам температур
• Устойчивость к УФ-излучению — не хрупнет и не трескается под прямыми солнечными лучами
• Простота монтажа: весь комплект собран в одном изделии, не требует дополнительных материалов
• Долговечность: срок службы более 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не применяется внутри помещений с повышенной влажностью — для этого есть другие типы муфт
• Не рекомендовано использовать на кабелях с сечением вне диапазона 16–25 мм²
• Требуется наличие оборудования для термоусаживания — горелки или фена с регулируемой температурой
• Не подходит для кабелей с алюминиевой жилой — наконечники рассчитаны на медные жилы
• Не предназначен для работы в условиях постоянного погружения в воду — только временный контакт

Примеры использования

• Оконцевание кабеля АСБ на воздушной опоре ЛЭП 0,4 кВ
• Подключение кабеля ВВГ к трансформатору на столбе
• Завершение кабельной линии в распределительном пункте на открытой площадке
• Монтаж в местах выхода кабеля из земли на опору (мачтовая установка)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — даже небольшое отклонение снижает надёжность герметизации
• При работе в холодную погоду (ниже –20 °C) предварительно согрейте муфту в помещении — это ускорит равномерное усаживание
• Не используйте открытый пламя горелки слишком долго — перегрев повреждает полимер
• После монтажа проверьте целостность термоусаженной оболочки: она должна быть гладкой, без пузырей и вздутий
• Для кабелей с бумажной изоляцией обязательно выполните заземление через пружину и терку — это требование безопасности
• Храните муфту в сухом месте, избегая прямого солнечного света — даже в упаковке материал чувствителен к длительному УФ-воздействию
