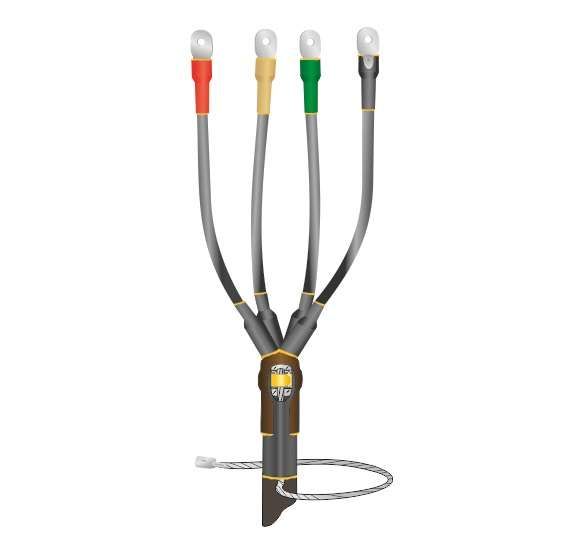

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбНнг-LS-4х(150-240) с болт. наконечн. Нева-Транс Комплект 22040084 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 4х(150-240) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных бронированных кабелей сечением 150–240 мм2 на напряжение до 1 кВ. Применяется как в помещениях, так и на открытом воздухе, обеспечивая надёжную изоляцию и заземление.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 4х(150-240) с болтовыми наконечниками используется для завершения силовых кабелей с пластмассовой изоляцией и бронёй - как внутренней, так и наружной. Подходит для монтажа на концах кабелей перед подключением к оборудованию: трансформаторам, распределительным щитам, двигателям, станкам, конвейерам. Обеспечивает герметизацию, механическую прочность и защиту от внешних факторов.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150–240 мм2
• Количество жил: 4
• Тип муфты: концевая, термоусаживаемая
• Материал корпуса: полимер
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Защитный покров: наличие брони
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Наличие наконечников: болтовые, для соединения с оборудованием
• Заземление: реализовано через пружину постоянного давления и терку для крепления к бронелентам

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 4х(150-240) с болтовыми наконечниками совместима с кабелями типа ВВГ, АВВГ, ВБШв, АВБШв и аналогичными с бронёй и пластмассовой изоляцией. Для монтажа требуется:

• Правильно выполненная разделка кабеля (длина разделки указана в инструкции производителя)
• Термофен или газовая горелка для равномерного нагрева термоусадочных элементов
• Инструменты для зачистки жил и затяжки болтовых наконечников
• Обязательное крепление заземляющего провода к броне через пружину и терку

Не допускается использование муфты на кабелях без брони или с сечением менее 150 мм2 - это нарушает герметичность и механическую устойчивость.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS: не поддерживают горение, минимальное выделение дыма и токсичных газов при возгорании
• Прошла независимые испытания на пожаробезопасность и соответствие госстандартам РФ
• Сертифицирована для применения в объектах с повышенными требованиями к пожарной безопасности: метро, больницы, школы, промышленные цеха

Преимущества

• Высокая степень защиты IP67 - герметична против пыли и временного погружения в воду
• Стойкость к УФ-излучению и атмосферным осадкам - подходит для наружной установки
• Встроенные болтовые наконечники исключают необходимость самостоятельного монтажа контактных элементов
• Автоматическое заземление через пружину - снижает риск человеческой ошибки
• Экологически безопасный материал - не содержит хлора и тяжёлых металлов
• Работает в широком температурном диапазоне - от арктических условий до жаркого климата

Ограничения применения

• Не применяется для кабелей с бумажной изоляцией или маслонаполненных кабелей
• Не рекомендована для кабелей сечением меньше 150 мм2 - возможен перегрев и потеря герметичности
• Не предназначен для использования в условиях постоянного погружения в воду (например, подводные трассы)
• Требует точного соблюдения технологии термоусадки - недостаточный или избыточный нагрев снижает надёжность
• Не заменяет соединительные муфты - предназначена только для оконцевания

Примеры использования

• Оконцевание кабеля ВБШв 4×185 на выходе из распределительного устройства в цехе
• Подключение бронированного кабеля АВВГ 4×240 к двигателю насосной станции на открытой площадке
• Завершение кабеля в подземном колодце с высокой влажностью
• Монтаж на конце кабеля, ведущего к трансформаторной подстанции в холодном регионе

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 150–240 мм2 - даже небольшое отклонение может повредить муфту
• При термоусадке прогревайте равномерно, начиная с центра, чтобы избежать образования воздушных пузырей
• Убедитесь, что болтовые наконечники плотно закручены - используйте динамометрический ключ, если есть требование по моменту затяжки
• Проверьте целостность заземляющего контакта после монтажа - он должен быть надёжно прижат к броне
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие низких температур может сделать полимер хрупким
• Не используйте муфту с повреждённой упаковкой или следами деформации - это может свидетельствовать о нарушении герметичности
