Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбНнг-LS-4х(35-50) с болт. наконечн. Нева-Транс Комплект 22040082 Нева Транс

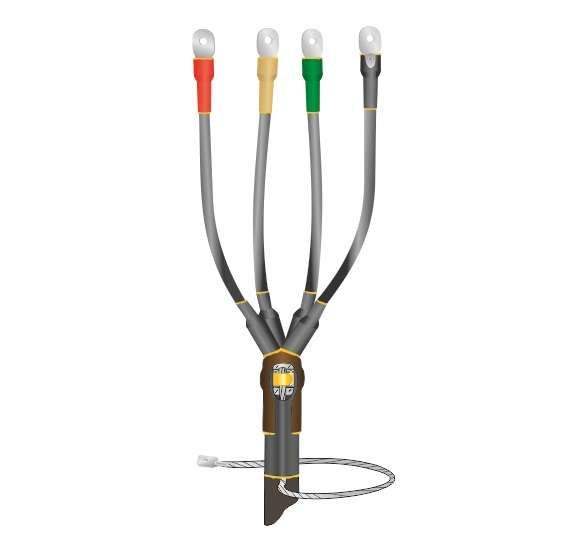

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 4х(35-50) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных бронированных кабелей сечением 35–50 мм2 на напряжение до 1 кВ. Применяется как в помещениях, так и на открытой территории, обеспечивая надёжное соединение с заземлением и повышенную пожаробезопасность.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 4х(35-50) с болтовыми наконечниками используется для завершения силовых кабелей с пластмассовой изоляцией и металлической броней. Подходит для внутренней и наружной установки - в том числе в условиях повышенной влажности, перепадов температур и воздействия атмосферных факторов. Обеспечивает механическую прочность, электроизоляцию и защиту от внешних влияний на конце кабеля перед подключением к оборудованию.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 4
• Тип исполнения: термоусадочная, с болтовыми наконечниками
• Материал корпуса: полимерный состав
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Горючесть: материал нг-LS - не распространяет горение, с низким дымо- и газовыделением
• Защита от УФ-излучения: да

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 4х(35-50) с болтовыми наконечниками совместима с кабелями типа АВБбШв, ААБл, ВБбШв и аналогичными с броней и пластмассовой изоляцией. Для монтажа требуется предварительная разделка кабеля: удаление брони, изоляции и экрана согласно рекомендациям производителя. После подготовки кабель вставляется в муфту, после чего все элементы нагреваются равномерно с помощью газовой горелки или термофена до плотного усыхания. Болтовые наконечники уже установлены - они позволяют легко закрепить токоведущие жилы на шинах или аппаратах. Также предусмотрено крепление заземляющего провода через пружину и терку к броневой ленте - без сварки и дополнительных деталей.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнена по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждённые сертификаты: пожарная безопасность, соответствие госстандартам РФ
• Материалы класса нг-LS: не поддерживают горение, минимальное выделение ядовитых веществ при возгорании

Преимущества

• Заранее смонтированные болтовые наконечники исключают необходимость опрессовки
• Автономная система заземления с пружиной и теркой снижает время монтажа
• Устойчивость к экстремальным температурам (-50…+50 C) позволяет использовать в суровых климатических зонах
• Экологически безопасный полимер: не содержит хлора, брома и других опасных добавок
• Защита от УФ-излучения и атмосферных осадков делает её пригодной для наружной установки без кожуха

Ограничения применения

• Не кабели с бумажной изоляцией или маслонаполненные
• Не предназначен для кабелей с сечением менее 35 мм2 или более 50 мм2 - использование вне указанного диапазона нарушает герметичность
• Требуется точное соблюдение технологии термоусадки: недостаточный прогрев вызывает трещины, перегрев - деформацию
• Не рассчитана на длительное погружение в воду - хотя IP67 допускает временное погружение, постоянная работа под водой запрещена

Примеры использования

• Оконцовка кабеля АВБбШв 4×50 на выходе из распределительного щита в цеху
• Подключение бронированного кабеля к частному трансформатору на открытом участке
• Завершение кабельной линии на элеваторе или в холодном складском ангаре
• Монтаж на промышленных конвейерах, где важны пожаробезопасность и долговечность

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает точно в интервал 35–50 мм2 - даже небольшое отклонение может повредить усадочные трубки
• Обязательно используйте термофен с регулировкой температуры; газовая горелка требует большего мастерства
• При работе на улице защищайте место монтажа от ветра - он охлаждает поверхность и замедляет процесс усадки
• Проверьте целостность наконечников до начала работы: наличие следов коррозии или деформаций - повод отказаться от установки
• После монтажа проведите контрольный осмотр: убедитесь, что все слои полностью усохли, нет воздушных пузырей и зазоров между стенками
