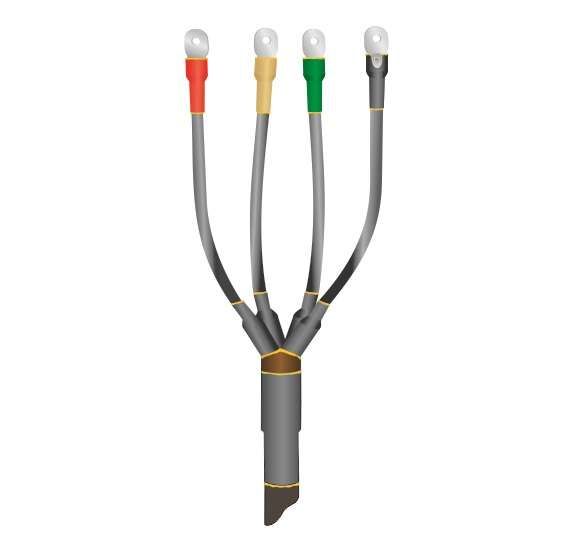

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпН-4х(35-50) с болт. наконечн. Нева-Транс Комплект 22020170 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-4х(35-50) с болтовым наконечником от производителя Нева-Транс Комплект предназначена для надёжного оконцевания четырёхжильных кабелей сечением 35–50 мм2 с пластмассовой изоляцией без брони. Применяется как в помещениях, так и на открытом воздухе, обеспечивая герметичное и долговечное соединение при напряжении до 1 кВ.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)ТпН-4х(35-50) используется для завершения кабельных линий - то есть создаёт защищённый выход кабеля к оборудованию: трансформаторам, распределительным щитам, двигателям, ящикам автоматики. Подходит для кабелей с изоляцией из ПВХ, полиэтилена или аналогичных материалов, без металлической брони. Область применения - промышленные объекты, энергообъекты, ЖКХ, транспортная инфраструктура, где требуется надёжное оконцевание кабелей на напряжение до 1 кВ.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Количество жил: 4
• Сечение кабеля: 35–50 мм2
• Тип изоляции кабеля: пластмассовая, без брони
• Тип муфты: термоусаживаемая
• Наконечники: болтовые, внутренней и наружной установки
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Материал корпуса: модифицированный полимер
• Сертифицирована по: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта 1ПКВ(Н)ТпН-4х(35-50) совместима только с четырёхжильными кабелями указанного сечения. Для монтажа необходимо выполнить разделку кабеля по технологии термоусаживания. Все элементы муфты (термоусаживаемая трубка, наконечники, герметик) входят в комплект. Монтаж выполняется с помощью газовой горелки или высокотемпературного фена - нагрев равномерно сжимает полимер, формируя плотное соединение. Перед установкой проверьте соответствие внешнего диаметра кабеля и внутреннего диаметра термотрубки - допуск по сечению строго 35–50 мм2.

Безопасность и стандарты

Муфта кабельная концевая 1ПКВ(Н)ТпН-4х(35-50) прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Полимерная оболочка устойчива к ультрафиолету, атмосферным осадкам и химически активным веществам, что делает её безопасной для длительной эксплуатации вне помещений.

Преимущества

• Высокая механическая прочность после усадки - исключает деформацию при нагрузках
• Герметичность класса IP67 - предотвращает попадание влаги и пыли
• Широкий температурный диапазон - работает даже в условиях Арктики и пустынь
• Экологическая безопасность - материал не содержит свинца и других токсичных добавок
• Универсальность - один тип муфты подходит как для сухих, так и для влажных помещений

Ограничения применения

• Не применяется для кабелей с броней - требуются специальные муфты
• Не подходит для кабелей сечением менее 35 мм2 или более 50 мм2 - возможен риск перегрева или плохой усадки
• Запрещено использовать при температуре ниже –50 C - материал становится хрупким
• Не рекомендуется применять в местах постоянного контакта с открытым пламенем или источниками высокой тепловой радиации

Примеры использования

• Оконцевание кабеля от трансформаторной подстанции к распределительному щиту
• Подключение кабеля питания к насосной станции на открытой площадке
• Завершение линии управления для конвейера в цеху с повышенной влажностью
• Монтаж кабеля от солнечной электростанции к инвертору на крыше здания

Практические советы

• Перед монтажом обязательно прогрейте муфту равномерно - неравномерный нагрев вызывает трещины или воздушные пузыри
• Проверяйте целостность термоусаживаемой трубки перед установкой - повреждения недопустимы
• Используйте только рекомендованную горелку с регулируемым пламенем - слишком высокая температура может прожечь полимер
• После усадки убедитесь, что наконечники плотно прилегают к жилам - проверьте затяжку болтов согласно моменту, указанному в документации
• Храните муфту в сухом месте при температуре от –20 C до +30 C - избегайте прямого солнечного света
