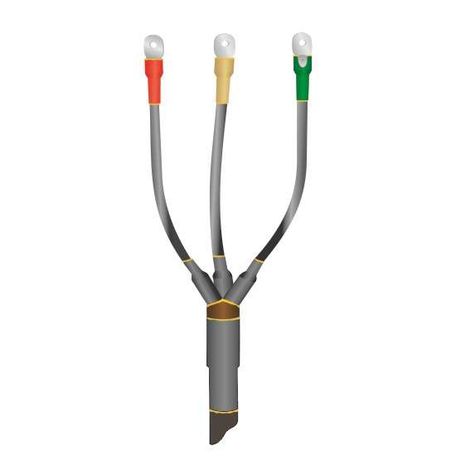

Муфта кабельная концевая 1ПКВ(Н)ТпНнг-LS 1кВ 3х(35-50) кв.мм Нева-Транс Комплект 22040102

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 3х(35-50) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 35–50 мм2 без брони. Применяется как во внутренних помещениях, так и на открытой территории, обеспечивая надёжный контакт через встроенные болтовые наконечники.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 3х(35-50) с болтовыми наконечниками используется для завершения трёхжильных кабелей с пластмассовой изоляцией, не имеющих металлической брони. Подходит для работы на напряжении до 1000 В. Область применения - любые условия: закрытые помещения с любой степенью влажности, наружные установки, туннели, распределительные пункты, кабельные колодцы. Особенно актуальна там, где важны пожаробезопасность и долговечность соединения.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 3
• Тип исполнения: термоусадочная
• Материал корпуса: полимер
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Наличие брони: отсутствует - некабелевые кабели без брони
• Исполнение по пожарной безопасности: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Комплектация: болтовые наконечники уже установлены

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 3х(35-50) совместима исключительно с кабелями без брони, имеющими пластмассовую изоляцию. Для монтажа требуется предварительная подготовка кабеля: зачистка жил, удаление внешнего покрова, формирование разделки. После этого муфта одевается на кабель и равномерно нагревается с помощью тепловой пушки или газовой горелки - материал усаживается, плотно облегая поверхность. Болтовые наконечники позволяют сразу же выполнить механический контакт с шиной или оборудованием без доп. элементов. Температура нагрева должна соблюдать рекомендации производителя - перегрев недопустим.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждённые сертификаты: пожарная безопасность, соответствие госстандартам РФ
• Материалы класса нг-LS: не распространяют пламя, минимизируют образование ядовитого дыма и газов при возгорании

Преимущества

• Готовые болтовые наконечники экономят время монтажа - не требуют установки отдельных контактов
• Термоусадка создаёт герметичное, прочное и влагостойкое соединение
• Экологически безопасный состав: нулевое выделение хлора и других токсинов
• Устойчивость к УФ-излучению позволяет использовать вне зданий без дополнительной защиты
• Широкий температурный диапазон (-50…+50 C) делает её пригодной для сурового климата
• Не требует специальных инструментов кроме термофена или горелки

Ограничения применения

• Не для кабелей с металлической броней - возможен риск повреждения изоляции при нагрузках
• Запрещено применение на кабелях с сечением менее 35 мм2 или более 50 мм2 - не обеспечивает герметичность
• Не предназначен для постоянного погружения в воду - хотя IP67 даёт временную защиту, длительное нахождение под водой снижает срок службы
• Требуется точное соблюдение технологии термоусадки; неравномерный прогрев вызывает деформацию и потерю герметизации
• Не подходит для кабелей с масляной или бумажной изоляцией

Примеры использования

• Оконцовка кабеля ВВГнг-LS перед подключением к автоматическому выключателю в щите
• Завершение питания насосной станции на улице
• Подключение кабеля к трансформатору в цеху с повышенной влажностью
• Обустройство кабельной линии в холодном регионе (например, Якутия, Чукотка)
• Монтаж в кабельных каналах, тоннелях, подземных коммуникациях

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 35–50 мм2 - даже +-5 мм2 может нарушить усадку
• Используйте только качественный термофен с контролируемой температурой - обычный бытовой фен не подойдёт
• При работе на улице в сырую погоду - накрывайте место монтажа полиэтиленом до начала нагрева
• Проверяйте целостность усадки после остывания: нет ли пузырей, трещин или неплотного прилегания
• Болтовые наконечники затягивайте моментом, указанным в документации оборудования - переусиливать нельзя
• Храните муфту в сухом месте при температуре от –10 C до +30 C - заморозка не опасна, но резкие перепады снижают эластичность материала
