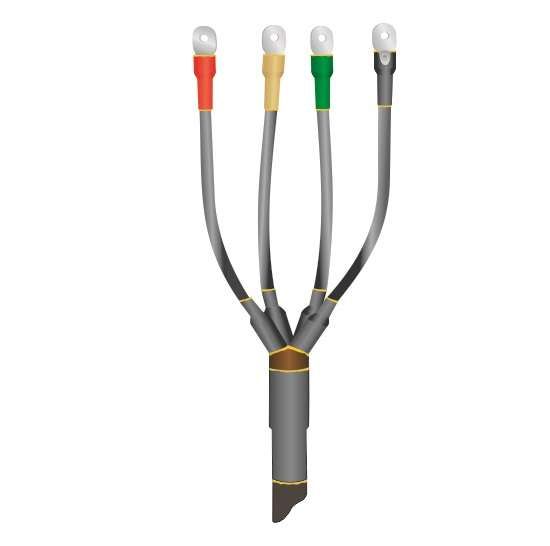

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпНнг-LS-4х(16-25) с болт. наконечн. Нева-Транс Комплект 22040105 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 4х(16-25) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных силовых кабелей с изоляцией из полиэтилена или ПВХ без брони. Применяется как в помещениях, так и на открытой территории, обеспечивает надёжный контакт через предустановленные болтовые наконечники.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 4х(16-25) с болтовыми наконечниками используется для завершения кабельных линий напряжением до 1000 В. Подходит для кабелей сечением 16–25 мм2 с пластмассовой изоляцией, без металлической брони. Области применения: распределительные устройства, трансформаторные подстанции, промышленные объекты, энергообъекты на открытом воздухе, здания с повышенными требованиями к пожарной безопасности - офисы, больницы, школы, метро.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2
• Количество жил: 4
• Тип изоляции кабеля: пластмассовая (без брони)
• Исполнение: нг-LS - материал не распространяет горение, с низким дымо- и газовыделением
• Способ монтажа: термоусадка
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Наличие наконечников: да, болтовые, готовые к подключению

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 4х(16-25) с болтовыми наконечниками совместима только с кабелями без брони и с изоляцией из ПВХ или XLPE. Для монтажа требуется подготовить разделку кабеля по длине, указанной в инструкции производителя. После зачистки жил и установки наконечников все элементы муфты нагреваются равномерно с помощью тепловой пушки или газовой горелки до плотного обтягивания поверхности. Болтовые наконечники уже установлены - достаточно затянуть их клеммами на оборудовании. Не допускается использование механических средств фиксации вместо термоусадки.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Не распространяет горение (нг)
• Низкий уровень дымо- и газовыделения (LS) - снижает риск задымления при возгорании
• Прошла независимые испытания на соответствие требованиям пожарной безопасности РФ
• Экологически безопасна - не содержит свинца и других запрещённых веществ

Преимущества

• Готовые болтовые наконечники исключают необходимость опрессовки на месте - экономят время монтажа
• Высокая степень защиты IP67 после усадки - герметичность против пыли и воды
• Стойкость к УФ-излучению позволяет использовать вне помещений без дополнительной защиты
• Широкий температурный диапазон - работает даже в условиях Арктики и пустынь
• Низкая восприимчивость к старению материала - срок службы более 30 лет при правильном монтаже

Ограничения применения

• Не для кабелей с бронёй - требуются другие типы муфт
• Запрещено применять на кабелях сечением менее 16 мм2 или более 25 мм2 - возможна потеря герметичности
• Не рекомендовано использовать в местах постоянного контакта с маслом, растворителями или агрессивными химикатами
• Требуется точное соблюдение технологии термоусадки - перегрев или недостаточный прогрев приведёт к отказу
• Не предназначен для работы при температурах ниже –50 C или выше +50 C

Примеры использования

• Подключение кабеля от трансформатора к ящику автоматического ввода резерва (АВР)
• Оконцевание кабеля питания на внешнем щите управления насосной станцией
• Завершение линии от шкафа распределения электроэнергией в цеху с высокими нормами пожарной безопасности
• Монтаж на столбе ЛЭП для подключения кабеля к светильнику или другому устройству

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает точно в диапазон 16–25 мм2 - используйте штангенциркуль
• Обязательно удалите всю влагу с жил перед установкой - просушите феном, если есть сомнения
• Нагревайте муфту медленно, начиная с центра, двигаясь к краям - чтобы избежать пузырей и трещин
• Проверяйте плотность усадки: после остывания муфта должна полностью облегать кабель без провисаний
• Храните муфту в сухом месте при температуре от –10 C до +30 C - не допускайте заморозки и прямого солнечного света
• Для массового монтажа используйте профессиональный термофен с регулировкой температуры - бытовой фен не гарантирует качество
