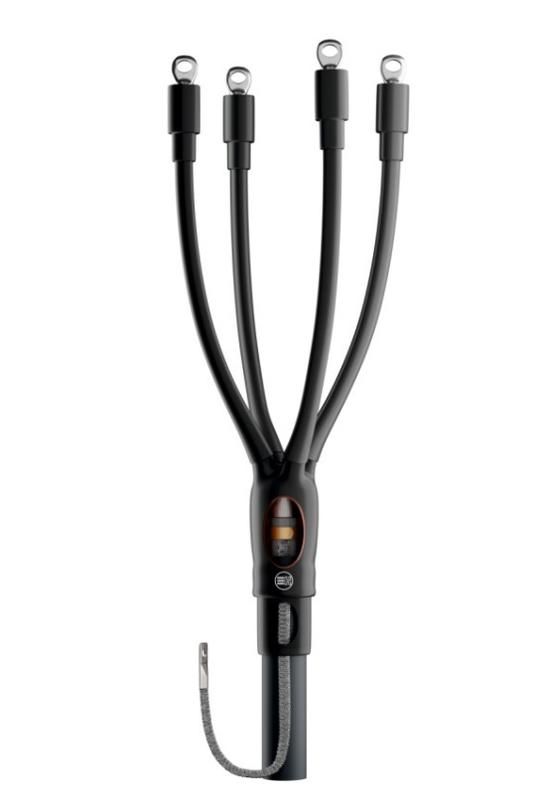

Муфта кабельная концевая универс. 1кВ HT2P-01/5х10-25L6 (5ПКВНтпБ1-10/25-Н) НИЛЕД 16000061

Муфта кабельная концевая 1 кВ HT2P-01/5х10-25L6 (5ПКВНтпБ1-10/25-Н) НИЛЕД предназначена для герметичной оконцовки силового кабеля с броней и пластиковой изоляцией, обеспечивая надёжный контакт и защиту от внешних воздействий. Применяется там, где требуется завершение кабельной линии перед подключением к оборудованию.

Назначение и область применения

Эта муфта используется для создания безопасного и долговечного окончания пятижильного кабеля сечением 10–25 мм2 на рабочее напряжение до 1 кВ. Подходит для кабелей с металлической броней и полиэтиленовой изоляцией. Устанавливается как внутри помещений, так и снаружи - например, на входе в распределительные щиты, трансформаторные подстанции, электрооборудование на производствах.

Технические характеристики

• Рабочее напряжение: до 1 кВ
• Число жил кабеля: 5
• Сечение кабеля: 10–25 мм2
• Тип кабеля: с броней и пластмассовой изоляцией
• Тип соединения: болтовой наконечник
• Установка: внутренняя / наружная
• Обозначение по ГОСТ: 5ПКВНтпБ1-10/25-Н

Совместимость и монтаж

Муфта совместима только с кабелями, имеющими аналогичную конструкцию: пятижильные, с медными или алюминиевыми жилами, с бронированной оболочкой и изоляцией из ПВХ или полиэтилена. Для правильной сборки необходимо:

• Зачистить жилы точно до указанного размера - не более 25 мм2;
• Подобрать болтовые наконечники соответствующего сечения;
• Не перегибать броню при установке - она должна плотно прилегать к корпусу муфты;
• Затянуть болты равномерно, согласно рекомендациям производителя - переусиливать нельзя.

Безопасность и стандарты

Муфта соответствует требованиям к изоляционным устройствам для сетей до 1 кВ. Конструкция исключает риск пробоя между жилами и корпусом. Благодаря герметизации предотвращаются замыкания, вызванные попаданием влаги или пыли. Соответствие заявленному типу 5ПКВНтпБ1-10/25-Н гарантирует соответствие нормативам для кабельных соединений в России.

Преимущества

• Герметичная конструкция защищает место оконцовки от влаги, грязи и механических повреждений;
• Болтовой наконечник позволяет легко демонтировать и повторно использовать муфту при необходимости;
• Стандартный размер подходит для большинства распространённых кабелей сечением 10–25 мм2;
• Выполнена из прочных материалов, устойчивых к температурным колебаниям и химическим воздействиям.

Ограничения применения

• Не применяется для кабелей без брони - конструкция рассчитана именно на фиксацию бронирующей ленты;
• Не допускается использование с кабелями сечением менее 10 мм2 или более 25 мм2 - возможен выход из строя контактов;
• Не предназначен для постоянного погружения в воду или работы в условиях повышенной коррозионной активности без дополнительной защиты;
• Не следует применять в местах с частыми вибрациями без дополнительной фиксации кабеля.

Примеры использования

• Оконцовка кабеля КВВГнг(А)-LS перед подключением к автоматическому выключателю в распределительном шкафе;
• Финальное соединение бронированного кабеля на входе в насосную станцию;
• Подключение питания к конвейерной системе на пищевом предприятии;
• Завершение трассы кабеля от трансформатора к ящику управления цепью освещения.

Практические советы

• Перед установкой проверьте, что диаметр брони кабеля соответствует внутреннему проходу муфты - не все модели одинаково подходят даже при одном сечении жил;
• Используйте термоусаживающие трубки или изолирующую ленту поверх муфты при работе в сыром воздухе - это увеличит срок службы;
• При многожильных проводах соблюдайте порядок расположения жил - путаница снижает качество контакта;
• Храните муфту в сухом месте - длительное воздействие влаги может повредить материалы даже до монтажа;
• Артикул 16000061 и модель HT2P-01/5х10-25L6 НИЛЕД имеют точное соответствие - не заменяйте другими моделями без проверки габаритов и типа брони.
