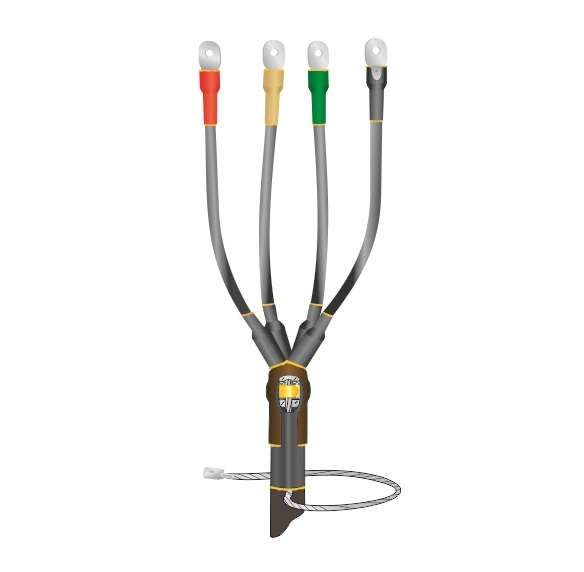

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпбнг-LS-4х(16-25) без наконечн. Нева-Транс Комплект 22040069 Нева Транс

Муфта кабельная концевая 1кВ 1ПКВ(Н)Тпбнг-LS 4х(16-25) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных бронированных кабелей сечением 16–25 мм2 на напряжение до 1 кВ. Подходит как для внутренних, так и для внешних условий эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпбнг-LS 4х(16-25) используется для завершения силовых кабелей с пластмассовой изоляцией и металлической броней - как внутри зданий, так и на открытой территории. Применяется там, где требуется надёжная изоляция, защита от влаги и соблюдение норм пожарной безопасности: в распределительных устройствах, на опорах ЛЭП, в траншейных камерах, на промышленном оборудовании и объектах ЖКХ.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2
• Количество жил: 4
• Тип исполнения: термоусадочная
• Материал корпуса: полимерный состав
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Горючесть: материал нг-LS - не поддерживающий горение, с минимальным дымо- и газовыделением
• Защита от УФ-излучения: да

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)Тпбнг-LS 4х(16-25) совместима с кабелями типа АВБбШв, ААБл, ВБбШв и аналогичными с броней и пластиковой изоляцией. Для монтажа требуются:

• Правильно выполненная разделка кабеля - с удалением брони и изоляции согласно чертежу производителя;
• Термоусадочные элементы - нагреваются равномерно с помощью газовой горелки или специального фена (температура около 200–250 C);
• Заземление - обеспечивается через пружину постоянного давления и терку, которые соединяют броневые ленты кабеля с контуром заземления;
• Отсутствие наконечников - контакты должны быть подготовлены отдельно перед установкой муфты.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждённые сертификаты: пожарная безопасность (нг-LS), соответствие госстандартам РФ
• Не содержит хлора, свинца и других токсичных веществ
• Выдерживает длительную работу при повышенной влажности и перепадах температур

Преимущества

• Высокая механическая прочность благодаря полиэмерному корпусу и термоусадке
• Устойчивость к агрессивным условиям: мороз, влага, УФ-излучение
• Автономное заземление брони - исключает риск возникновения потенциала на кожухе
• Легкий вес и компактность - удобство при работе на высоте или в ограниченном пространстве
• Экологическая безопасность - материалы не выделяют ядовитые газы даже при повышении температуры

Ограничения применения

• Не кабели с бумажной или маслонаполненной изоляцией
• Не предназначен для работы при температурах ниже –50 C или выше +50 C
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев снижает герметичность
• Не имеет встроенных контактных наконечников - необходимо использовать отдельные зажимы или обжимы
• Не рекомендовано применение в местах с постоянным механическим ударным воздействием без дополнительной защиты

Примеры использования

• Оконцовка кабеля АВБбШв 4×25 на столбе воздушной линии
• Завершение группы кабелей в распределительном щите цеха
• Подключение питания к насосной станции на открытом участке
• Обустройство выхода кабеля из траншеи в кабельную камеру
• Монтаж в условиях зимнего климата - например, на Арктическом шelfе или в Сибири

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в заявленный диапазон 16–25 мм2; слишком толстый кабель не войдёт, слишком тонкий - не будет плотно прилегать
• Используйте только профессиональный термофен с регулировкой температуры - обычная бытовая сушилка не справится
• Нагревайте муфту медленно, начиная с центральной части, чтобы избежать образования пузырей и трещин
• Проверяйте герметичность после остывания - поверхность должна быть гладкой, без вздутостей
• Храните муфту в сухом месте при комнатной температуре - замораживание или перегрев до монтажа снижают эластичность материала
• Для долгосрочных наружных установок дополнительно защищайте место соединения от прямого солнечного света и механических нагрузок
