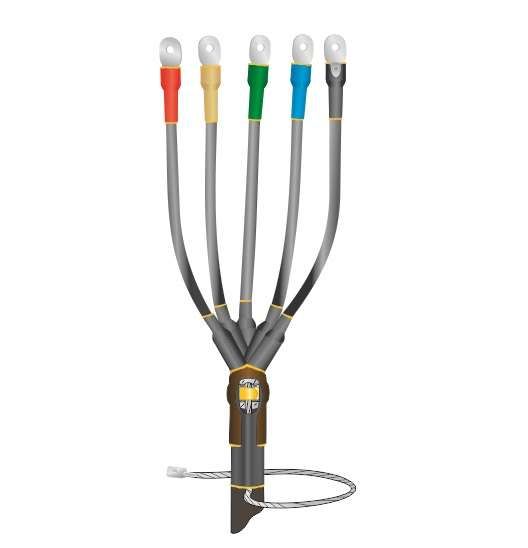

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпбнг-LS-5х(16-25) без наконечн. Нева-Транс Комплект 22040073 Нева Транс

Муфта кабельная концевая 1кВ 1ПКВ(Н)Тпбнг-LS-5х(16-25) без наконечников от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания пятижильных бронированных кабелей сечением 16–25 мм2 на напряжение до 1 кВ. Подходит как для внутренних, так и для внешних условий эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпбнг-LS-5х(16-25) используется для завершения силовых кабелей с пластмассовой изоляцией и металлической броней. Применяется там, где требуется надёжная изоляция и защита от внешних факторов - например, на выходах кабеля из труб, шахт, распределительных устройств, трансформаторных будок или на опорах ЛЭП. Особенно актуальна для объектов с повышенными требованиями к пожаробезопасности: офисы, больницы, метро, жилые дома, промышленные цеха.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2 (для каждой жилы)
• Количество жил: 5
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимерный состав
• Защитный покров: наличие броневой ленты (соответствует типу защищаемого кабеля)
• Рабочий температурный диапазон: от –50 C до +50 C
• Стойкость к влаге: допускается эксплуатация при относительной влажности до 98%
• Устойчивость к УФ-излучению: да

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)Тпбнг-LS-5х(16-25) совместима исключительно с кабелями того же типа - пятижильными, с пластмассовой изоляцией и бронированной оболочкой. Для других типов кабелей (например, без брони или с другой конструкцией) она не подходит.

Монтаж выполняется путём термоусадки: после подготовки разделки кабеля все элементы муфты нагреваются равномерно с помощью газовой горелки или специального теплового фена. Температура должна достигнуть уровня, указанного в инструкции производителя - обычно около 120–150 C. После усадки материал плотно облегает поверхность кабеля, обеспечивая механическую прочность и герметичность.

Обязательно предусмотрено соединение заземляющего провода с броней через пружинный контакт и терку - этот этап нельзя пропускать. Без него нарушается требование по электрооборудованию и снижаются показатели защиты.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнена согласно ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждённые сертификаты: пожарная безопасность (нг-LS), соответствие госстандартам РФ
• Не содержит хлора и тяжёлых металлов - безопасна при возгорании
• Гарантирована минимальная эмиссия ядовитых веществ при нагреве

Преимущества

• Высокая степень герметизации благодаря однородному полимерному слою
• Устойчивость к перепадам температур и агрессивной среде
• Легко монтируется на месте - не требует сварки или клеевых составов
• Экологически безопасна: материалы не выделяют токсинов даже при повышении температуры
• Застёжка заземления выполнена механически - долговечно и надёжно
• Не боится влаги, снега, дождя и ультрафиолета - годится для открытых участков

Ограничения применения

• Не применяется для кабелей без брони - возможен риск механического повреждения или плохой адгезии
• Не предназначен для кабелей сечением менее 16 мм2 или более 25 мм2 - не обеспечивается плотная усадка
• Не рекомендовано использование в условиях длительного контакта с маслом, растворителями или агрессивными химикатами
• Требуется точное соблюдение технологии термоусадки; недостаточный прогрев приведёт к образованию воздушных пузырей и потере герметичности
• Не заменяет ответвительные или соединительные муфты - только для оконцевания

Примеры использования

• Оконцование кабеля АВБбШв перед подключением к щиту в подвале многоквартирного дома
• Завершение трёхфазного кабеля с нулевой и заземляющей жилой на столбе ЛЭП
• Подключение питания к насосной станции на открытом воздухе в холодном регионе
• Монтаж на выходе кабеля из трансформаторной камеры в медицинском учреждении

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен попадать в заявленный диапазон 16–25 мм2. Перебор по сечению вызывает деформацию муфты.
• Используйте только профессиональный термофен или газовую горелку с контролируемым пламенем - обычный бытовой фен не справится.
• Настройте мощность устройства так, чтобы усадка происходила равномерно: начинайте с торца, двигайтесь к центру.
• Проверьте целостность брони кабеля перед установкой - поврежденная броня снижает эффективность заземления.
• Храните муфту в сухом месте при комнатной температуре - не допускайте намокания или переохлаждения перед работой.
• Помните: эта муфта не имеет наконечников - они должны быть установлены заранее на жилах кабеля до начала работы.
