Муфта кабельная концевая универс. 1кВ 4ПКВНтпБ-35/50-бн без наконечников 9014152 Подольск 4pkvntpbvx035x50bn ПЗЭМИ 4pkvntpbvx025x50bn

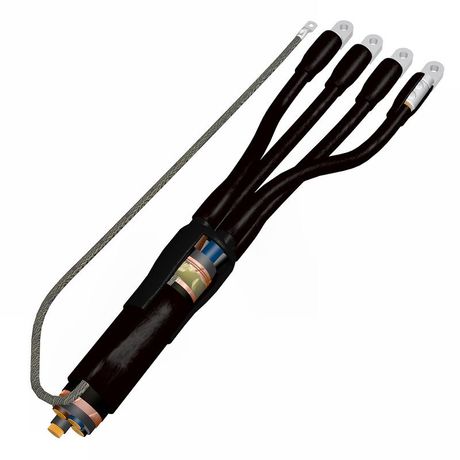

Муфта кабельная концевая 1 кВ 4ПКВНтпБ-35/50-бн без наконечников от Подольского ЗЭМИ предназначена для герметичного оконцовывания силовых кабелей с изоляцией из сшитого полиэтилена на напряжение до 1 кВ. Применяется в распределительных сетях, где требуется надёжная изоляция и защита от внешней среды - например, при выводе кабеля из земли, стен или труб.

Назначение и область применения

Муфта 4ПКВНтпБ-35/50-бн используется для создания концевых соединений у кабелей с медными жилами и изоляцией из сшитого полиэтилена. Она защищает место оконцовки от влаги, пыли и механических повреждений. Устанавливается там, где кабель заканчивается - например, перед подключением к оборудованию, щиту, трансформатору или выключателю. Подходит для внутренних и наружных установок, в том числе в условиях повышенной влажности.

Технические характеристики

• Рабочее напряжение: до 1 кВ
• Сечение кабеля: 35–50 мм2 (по меди)
• Тип кабеля: с изоляцией из сшитого полиэтилена (СИП, ВВГ, NYM и аналоги)
• Количество жил: 4
• Материал корпуса: термостойкий полимерный компаунд
• Цвет: черный (бн = “без наконечников”)
• Степень защиты: IP68 - полностью герметична, выдерживает длительное погружение в воду

Совместимость и монтаж

Муфта совместима только с кабелями с медными жилами и изоляцией из сшитого полиэтилена. Диаметр кабеля должен соответствовать заявленному диапазону 35–50 мм2 - меньшие или большие сечения не допускаются. Монтаж требует предварительной подготовки: удаление внешней оболочки, экранирующего слоя и изоляции жил с точным соблюдением длин. Наконечники не предусмотрены - их необходимо устанавливать отдельно, согласно требованиям ГОСТ 7399. Для сборки используются специальные инструменты: ножи для зачистки, термофен и шприц для заполнения компаунда.

Безопасность и стандарты

Муфта 4ПКВНтпБ-35/50-бн изготовлена в соответствии с требованиями ГОСТ 31558-2012 и ТУ 16-705.211-2016. Обеспечивает электроизоляцию, необходимую для работы в сетях до 1 кВ. Соответствует нормам безопасности для электромонтажных работ в помещениях и на открытых площадках. Не содержит свинца и других токсичных материалов.

Преимущества

• Высокая степень защиты IP68 обеспечивает долгий срок службы даже во влажной среде
• Термостойкая конструкция сохраняет целостность при перегрузках и температурных колебаниях
• Чёрный цвет корпуса снижает влияние ультрафиолетового излучения - подходит для наружной установки
• Заливка компаундом исключает попадание влаги между изоляционными слоями
• Не требует обслуживания после монтажа

Ограничения применения

• Не применяется для кабелей с алюминиевыми жилами
• Не предназначен для кабелей с бумажной или ПВХ-изоляцией
• Не рекомендуется использовать в местах постоянного контакта с острыми предметами или высоких механических нагрузок без дополнительной защиты
• Не заменяет коммуникационную муфту - работает только с одиночными кабелями, не с ответвлениями
• Требует профессионального монтажа; самодеятельность может привести к пробою изоляции

Примеры использования

• Оконцовка кабеля ВВГнг-LS 4×35 перед подключением к автоматическому выключателю в распределительном щите
• Защита выхода кабеля NYM 4×50 из бетонного фундамента в помещении с высокой влажностью
• Фиксация конца кабеля на столбе ЛЭП перед входом в дом через гильзу
• Обустройство временных энергообеспечивающих систем на стройплощадках

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно определить диаметр изоляции
• Не экономьте на времени зачистки: любые следы провода или изоляции внутри муфты могут вызвать пробой
• После сборки обязательно проведите тест на прочность изоляции (например, мегаомметр на 1 кВ)
• Если планируете использование вне помещения - дополнительно закрепите муфту хомутами, чтобы избежать деформаций от ветра
• Артикулы 4pkvntpbvx035x50bn и 4pkvntpbvx025x50bn отличаются только диапазоном сечений - выбирайте по фактическому размеру кабеля
