Муфта концевая ПКВ(Н)тпбэ 4х35/50 без болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-NVN4-3550XZ

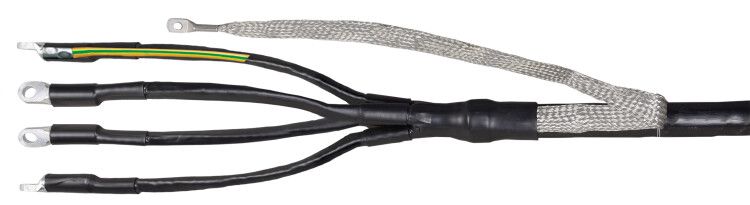

Муфта концевая ПКВ(Н)тпбэ 4х35/50 без болтовых наконечников, ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для герметичного оконцовывания четырёхжильных силовых кабелей сечением 35–50 мм2 вне помещений. Изделие выполнено в виде термоусаживаемой муфты с готовым заземляющим контактом и не требует установки болтовых наконечников - снижает время монтажа и исключает риск некорректного соединения.

Назначение и область применения

Муфта концевая ПКВ(Н)тпбэ 4х35/50 используется для завершения кабельных линий на напряжение до 1 кВ. Применяется там, где требуется надёжное и долговечное оконцовывание кабеля перед подключением к оборудованию - например, у входа в распределительную щитовую, на опорах ЛЭП, возле трансформаторов или двигателей. Подходит для внешних условий: перепады температур, влага, УФ-излучение. Муфта защищает место оконцовки от механических повреждений и воздействия окружающей среды.

Технические характеристики

• Работает при напряжении до 1 кВ (переменный и постоянный ток)
• Поддерживает четыре токопроводящие жилы
• Сечение кабеля: 35–50 мм2
• Изоляция кабеля: ПВХ / СПЭ
• Защитная оболочка кабеля: бронированная или экранированная
• Материал муфты: термоусаживаемый полимер
• Цвет: черный
• Срок службы: 30 лет
• Тип исполнения: термоусадочная
• Заземление: встроенный контакт с роликовыми пружинами

Совместимость и монтаж

Муфта совместима с кабелями следующих типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналоги. Для монтажа применяется метод термоусадки - нагрев феном до равномерного сжатия корпуса. Благодаря предварительно установленным элементам заземления, дополнительно не нужны провода или клеммы. Наконечники не предусмотрены - кабельные жилы должны быть подготовлены заранее (обрезаны, зачищены, возможно, запаяны или заключены в гильзы).

Безопасность и стандарты

Муфта концевая ПКВ(Н)тпбэ 4х35/50 соответствует требованиям ГОСТ 13781.0. Конструкция обеспечивает электроизоляцию, герметичность и механическую прочность. Встроенное заземление гарантирует безопасность при замыканиях на корпус. Эксплуатация допускается при температурах от –50C до +90C.

Преимущества

• Не требует болтовых наконечников - экономит время и исключает ошибки сборки
• Встроенный заземляющий контакт с роликовыми пружинами - надёжное соединение с броней кабеля
• Высокая степень защиты IP67 после усадки - выдерживает пыль, влагу, временное погружение
• Стандартная цветовая маркировка - чёрный цвет легко отличить от других изделий
• Долгий срок службы - 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не кабели с металлической оболочкой без брони или экрана - необходима возможность заземления через броню
• Не предназначен для внутрипольной или подземной установки без дополнительной защиты
• Требуется точное соответствие сечению кабеля: менее 35 мм2 или более 50 мм2 - недопустимо
• Не работает с кабелями без изоляции ПВХ/СПЭ - например, с XLPE без оболочки или маслонаполненными
• Необходим доступ к месту монтажа для работы тепловентилятором - нельзя использовать в плотном пространстве без возможности прогрева

Примеры использования

• Оконцовка кабеля АВБбШв-1 на выходе из канала в распределительный шкаф
• Подключение трёхфазного двигателя с нулевой жилой через кабель 4×50 мм2
• Монтаж на столбе ЛЭП для питания освещения парковой территории
• Завершение кабеля ВВГЭ у частного дома перед вводом в этажный щит

Практические советы

• Перед монтажом проверьте сечение кабеля - используйте микрометр, а не глазомер; даже +-5 мм2 влияют на качество усадки
• Очистите броню кабеля от ржавчины и грязи - это необходимо для хорошего контакта с роликовыми пружинами
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - так избежите образования воздушных пузырей
• Не используйте открытый пламя - только специальный термофен с регулировкой температуры
• Проверьте целостность усадки: поверхность должна быть гладкой, без вздутий и трещин
• Артикул uzm-xlbk1-nvn4-3550xz - единственный вариант этой модели от IEK; другие номера не являются аналогами
