Муфта кабельная концевая внутренней установки 1кВ 1КВТпНнг-LS-4х(150-240) с болтовыми наконечниками Нева-Транс 22040048 Нева Транс

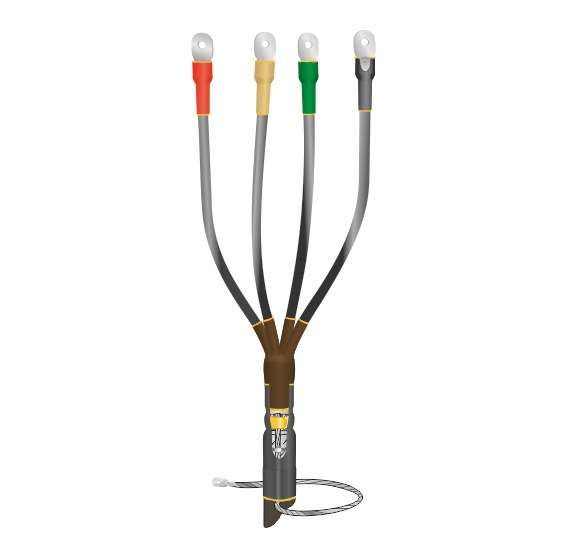

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-4х(150-240) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных силовых кабелей сечением 150–240 мм2. Применяется в помещениях с любым уровнем влажности, обеспечивает пожаробезопасность и надёжный контакт благодаря встроенным болтовым наконечникам.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-4х(150-240) с болтовыми наконечниками используется для завершения кабельных линий напряжением до 1 кВ. Подходит для кабелей с бумажной или пластмассовой изоляцией, с бронёй или без неё. Предназначена исключительно для внутренней установки - в помещениях производственных, коммерческих и жилищных объектов. Обеспечивает герметизацию конца кабеля, предотвращает попадание влаги и механические повреждения контактов.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150, 185, 240 мм2
• Количество жил: 4
• Тип муфты: концевая, термоусаживаемая
• Материал корпуса: полимер
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка с использованием горелки или фена
• Наличие защитного покрова: да (совместима с бронированными кабелями)
• Крепление заземления: пружинный контакт для бумажной изоляции, пайка для бронелент
• Наличие наконечников: болтовые, уже установлены в комплекте

Совместимость и монтаж

Муфта кабельная концевая 1КВТпНнг-LS-4х(150-240) совместима с кабелями типа АВВГ, ААШв, ВВГ, АВБбШв и аналогичными, имеющими сечение 150–240 мм2. Для монтажа требуется подготовить разделку кабеля согласно руководству производителя - удалить внешнюю оболочку, броню (при наличии), изоляцию жил и зачистить токоведущие части. После этого надевают термоусадочные элементы и равномерно нагревают их горелкой или специальным феном до плотного облегания. Болтовые наконечники позволяют сразу подключить кабель к шине или оборудованию без дополнительной опрессовки.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS: не поддерживают горение, минимальное выделение дыма и токсичных газов при воздействии огня
• Прошла независимые испытания на соответствие требованиям пожарной безопасности и госстандарта РФ
• Подтверждённые сертификаты соответствия доступны у производителя

Преимущества

• Встроенная система болтовых наконечников экономит время на сборке - не требуются отдельные клеммы или опрессовка
• Высокая степень защиты IP67 после усадки - герметичность против влаги и пыли
• Экологическая безопасность: материалы не выделяют опасных веществ даже при перегреве
• Стойкость к широкому диапазону температур - работает в холодных складах и теплых цехах
• Универсальность: один тип муфты подходит для трёх сечений (150, 185, 240 мм2)

Ограничения применения

• Не предназначен для наружной установки - не имеет UV-защиты и не рассчитана на прямое воздействие осадков и солнечного света
• Не применяется для кабелей сечением менее 150 мм2 или более 240 мм2 - риск недостаточной герметизации или перегрузки
• Требуется точное соблюдение технологии термоусадки; некорректный нагрев может привести к деформации или растрескиванию
• Заземление через пружинный контакт допустимо только для кабелей с бумажной изоляцией - для других типов необходимо использовать пайку

Примеры использования

• Оконцевание кабеля АВВГ 4×185 мм2 перед подключением к распределительному щиту в производственном цеху
• Завершение линии питания насосной станции с бронированным кабелем ААШв 4×240 мм2
• Подключение кабеля от трансформаторной подстанции к автоматическому выключателю в закрытом электрошкафе

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно соответствует заявленному диапазону - 150–240 мм2. Отклонения снижают надёжность соединения.
• Обязательно используйте термофен или газовую горелку с регулируемой температурой - слишком высокая температура повредит полимер.
• При работе с бронированным кабелем правильно выполните снятие брони и заземление: для медных бронелент - пайка, для стальных - пружинный контакт с теркой.
• Не забудьте про заземление: если кабель с бумажной изоляцией, обязательно подсоедините заземляющий провод через пружину - это требование нормативов.
• Храните муфту в сухом месте при температуре от –15 C до +30 C - длительное хранение вне этих условий может изменить эластичность материала.
