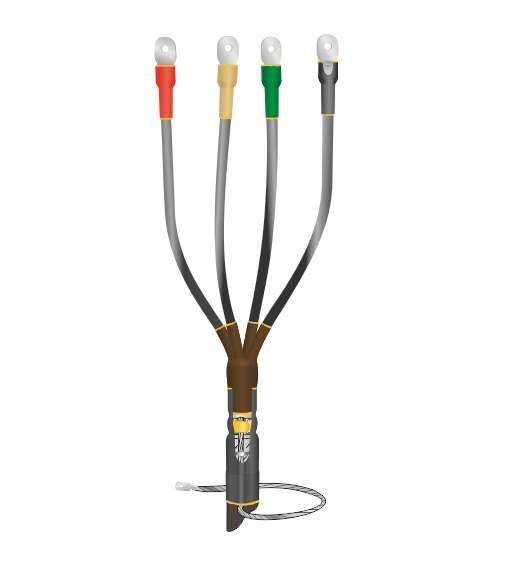

Муфта кабельная концевая внутренней установки 1кВ КВТпН 4х(16-25мм) с болтовыми наконечниками Нева-Транс 22020033 Нева Транс

Муфта кабельная концевая внутренней установки 1 кВ КВТпН 4х(16–25 мм) с болтовым наконечником от Нева-Транс Комплект - это готовое решение для герметичного и надёжного оконцевания четырёхжильных кабелей сечением 16–25 мм2 на напряжение до 1 кВ. Применяется в закрытых помещениях, где требуется защита от влаги и механических воздействий.

Назначение и область применения

Муфта КВТпН 4х(16–25 мм) используется для завершения кабельных линий - то есть для создания безопасного соединения между кабелем и электрооборудованием (например, распределительными щитами, трансформаторами, двигателями). Подходит для кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Установка возможна только внутри помещений: в цехах, подстанциях, жилых и административных зданиях, вне зависимости от уровня влажности.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Количество жил: 4
• Сечение кабеля: 16–25 мм2
• Тип оконцевания: болтовой наконечник (для подключения к шинам и контактам)
• Тип изоляции: термоусаживаемая (из модифицированного полимера)
• Защита: IP67 (полностью защищена от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание с использованием газовой горелки или фена
• Заземление: предусмотрено крепление к броне (пайка) и к металлической оболочке (пружина + терка)

Совместимость и монтаж

Муфта совместима с кабелями типа АСБ, АСБл, ВВГ, NYM, АВВГ и аналогичными, у которых внешний диаметр после разделки попадает в допустимые пределы. Для монтажа необходимо:

• Выполнить разделку кабеля по технологии, указанной в инструкции;
• Очистить все поверхности от грязи и влаги;
• Равномерно нагреть термоусаживающие элементы горелкой или феном до полного сжатия;
• Закрепить болтовой наконечник на каждой жиле с нужным моментом затяжки;
• Подсоединить заземляющий провод: к броне - пайкой, к металлической оболочке - через пружинный зажим и терку.

Не рекомендуется использовать инструменты с открытой пламенной зоной слишком близко к материалам - риск перегрева.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведена по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Экологически безопасна: материалы не выделяют токсичных веществ при нормальной эксплуатации

Преимущества

• Высокая герметичность благодаря термоусадке - исключает проникновение влаги и пыли
• Стабильная работа при колебаниях температуры и влажности
• Универсальность: подходит для кабелей с разной изоляцией и типом бронирования
• Встроенные средства заземления снижают время монтажа
• Надёжный болтовой контакт обеспечивает долговременную передачу тока без нагрева

Ограничения применения

• Не применяется на открытом воздухе, в условиях прямого солнечного излучения или повышенной запылённости без защиты корпуса
• Не предназначен для кабелей сечением менее 16 мм2 или более 25 мм2
• Требует наличия оборудования для термоусадки - горелки или фена с регулируемой температурой
• Не подходит для кабелей с алюминиевой жилой - наконечники рассчитаны на медные
• Не используется в местах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Оконцевание кабеля АСБ от трансформатора до распределительного щита в цеху
• Подключение кабеля ВВГ к автоматическому выключателю в подвале многоквартирного дома
• Завершение линии питания насосной станции в котельной
• Монтаж в подземных переходах с контролируемой влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - даже 1 мм2 отличия могут повлиять на плотность усадки
• Обязательно используйте термостойкие перчатки и защитные очки при работе с горелкой
• При монтаже на кабеле с бронью - снимите её равномерно, чтобы не повредить изоляцию жил
• После усадки осмотрите все участки: должны отсутствовать пузыри, трещины и неплотные соединения
• Для удобства хранения - сохраняйте оригинальную упаковку: она содержит инструкцию и список комплектующих
• Артикул 22020033 - единственный номер для заказа этой модели; другие артикулы Нева-Транс Комплект имеют другую конструкцию
