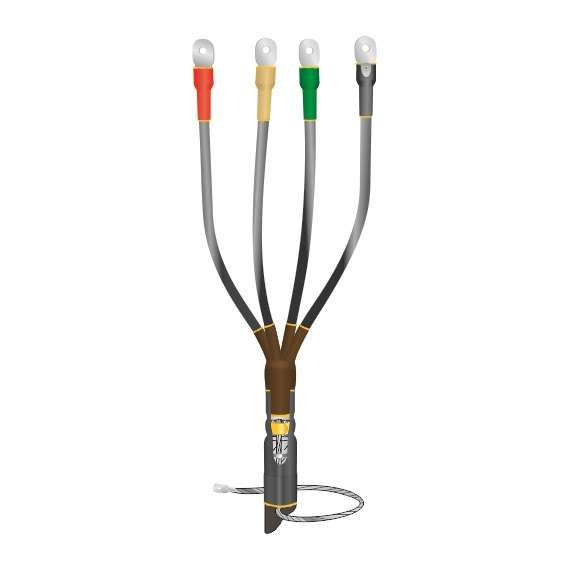

Муфта кабельная концевая внутр. установки 1кВ 1КВТпнг-LS-4х(35-50) без наконечн. Нева-Транс Комплект 22040038 Нева Транс

Муфта кабельная концевая внутренней установки 1 кВ 1КВТпнг-LS-4х(35-50) от Нева-Транс Комплект - это готовое решение для герметичного и безопасного оконцевания четырёхжильных силовых кабелей сечением 35–50 мм2. Применяется в помещениях с любым уровнем влажности, обеспечивает надёжную изоляцию и соответствие нормам пожарной безопасности.

Назначение и область применения

Муфта кабельная концевая внутренней установки 1 кВ 1КВТпнг-LS-4х(35-50) используется для завершения кабельных линий - то есть для создания герметичного, защищённого и безопасного оконца на конце кабеля перед подключением к оборудованию. Подходит для кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Предназначена исключительно для внутреннего монтажа в помещениях: в распределительных щитах, трансформаторных подстанциях, цехах, офисах, жилых и общественных зданиях.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 4
• Тип исполнения: нг-LS - материал не распространяет горение, с низким дымо- и газовыделением
• Способ монтажа: термоусадка (нагрев горелкой или феном)
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защитный покров: наличие брони у кабеля допускается - муфта совместима как с бронированными, так и с небронированными кабелями

Совместимость и монтаж

Муфта кабельная концевая внутренней установки 1 кВ 1КВТпнг-LS-4х(35-50) устанавливается после выполнения классической разделки кабеля: удаления внешней оболочки, брони (при наличии), изоляции жил. Все элементы муфты (термоусадочные трубки, колпачки, герметик) собираются на подготовленном участке кабеля и равномерно нагреваются до усадки. Для кабелей с бумажной изоляцией предусмотрено крепление заземляющего провода через пружину и терку; для кабелей с броней - пайка к бронелентам. Инструмент: газовая горелка или профессиональный термофен с регулировкой температуры. Не требует специальных инструментов кроме теплового воздействия.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы нг-LS обеспечивают самозатухание и минимальное выделение токсичных веществ при возгорании
• Прошла независимые испытания на пожаробезопасность и получила сертификаты Росстандарта

Преимущества

• Высокая степень защиты от влаги и механических повреждений благодаря плотной термоусадке
• Экологическая безопасность: материалы не выделяют хлора, кислот и других опасных газов даже при перегреве
• Стабильная работа в широком диапазоне температур - от суровой зимы до жаркого цеха
• Универсальность: один тип муфты подходит для двух сечений (35 и 50 мм2), что снижает потребность в запасах
• Не требует сварки, клея или сложной сборки - всё выполняется одним действием: нагревом

Ограничения применения

• Не предназначен для наружной установки - не имеет UV-защиты и не рассчитана на прямое воздействие осадков и солнечного света
• Не подходит для кабелей с сечением менее 35 мм2 или более 50 мм2 - возможен риск недостаточной усадки или перегрузки
• Требует точного соблюдения технологии термоусадки: переохлаждение или перегрев могут нарушить герметичность
• Не содержит наконечники - необходимо использовать отдельные медные или алюминиевые наконечники для соединения с оборудованием
• Не применяется для кабелей с масляной или газонаполненной изоляцией

Примеры использования

• Оконцевание кабеля ВВГнг-LS 4×50 в распределительном шкафе промышленного предприятия
• Завершение кабеля АВВГнг-LS 4×35 перед подключением к частному домашнему щиту
• Подключение кабеля с броней к трансформатору в подвале многоэтажного здания
• Обустройство резервной линии питания в больнице или школе, где важна пожарная безопасность

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля точно попадало в диапазон 35–50 мм2 - используйте штангенциркуль
• При работе с бронированным кабелем обязательно снимите броню на достаточную длину, чтобы она не задевала термоусадочные элементы
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - это предотвращает образование воздушных пузырей
• Для кабелей с бумажной изоляцией убедитесь, что заземляющий провод правильно закреплён пружиной и теркой - это обязательное условие безопасности
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие низких температур может сделать полимер хрупким
• При использовании фена выбирайте режим с температурой около 200–250 C - слишком высокая температура может повредить изоляцию
