Муфта кабельная наружн. установки 1кВ 1КНТпнг-LS-4х(70-120) без наконечн. Нева-Транс Комплект 22040055 Нева Транс

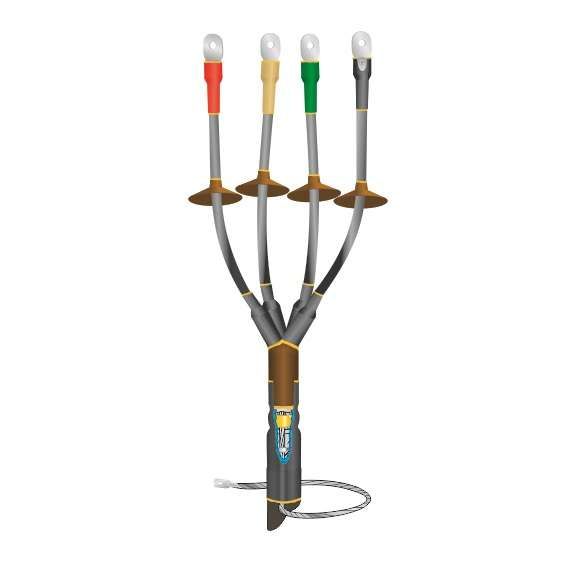

Муфта кабельная 1 кВ 1КНТпнг-LS-4х(70-120) без наконечников от Нева-Транс Комплект - это термоусаживаемая концевая муфта для оконцевания четырёхжильных силовых кабелей сечением 70–120 мм2, предназначенная для наружной установки. Она обеспечивает герметичную, безопасную и долговечную изоляцию кабельного оконца даже в сложных климатических условиях.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпнг-LS-4х(70-120) без наконечников используется для завершения 4-жильных силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё, на напряжение до 1 кВ. Применяется там, где требуется надёжная изоляция и повышенная пожаробезопасность: на опорах ЛЭП, в распределительных устройствах, на столбах, в местах выхода кабеля из земли или через стену. Подходит для монтажа в открытых сетях, включая использование в роли мачтовой муфты.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 70–120 мм2
• Количество жил: 4
• Тип муфты: концевая, термоусаживаемая
• Материал корпуса: полимерный состав
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита от внешних факторов: устойчивость к УФ-излучению, атмосферным осадкам, перепадам температур
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная 1 кВ 1КНТпнг-LS-4х(70-120) без наконечников совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными, имеющими сечение 70, 95 или 120 мм2. Для монтажа требуются:

• Правильно выполненная разделка кабеля (длина зачистки согласно инструкции производителя)
• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов
• Заземляющий проводник (при наличии брони или металлической оболочки)

Необходимо соблюдать последовательность сборки: сначала одеть внутренние изоляционные детали, затем - внешнюю трубку, после чего прогреть её равномерно, начиная с центра и двигаясь к краям. Отсутствие наконечников позволяет использовать любые подходящие по типу и размеру соединители, что даёт гибкость при подборе контактов.

Безопасность и стандарты

Муфта 1КНТпнг-LS-4х(70-120) прошла независимые испытания и имеет сертификаты соответствия требованиям пожарной безопасности и госстандартов РФ. Её материалы классифицируются как нг-LS: они не поддерживают горение и минимизируют выделение дыма и токсичных газов при возгорании. Это делает продукт безопасным для использования в плотной застройке, вблизи людей и оборудования. Конструкция также исключает образование трещин и расслоений при длительном воздействии UV-излучения и влаги.

Преимущества

• Высокая механическая прочность и герметичность благодаря термоусадке
• Увеличенная длина пути утечки за счёт жильных изоляторов - снижает риск пробоя
• Автономное крепление заземления: пружина для бумажной изоляции, пайка для брони
• Работает в суровом климате - от –50 C до +50 C
• Экологически безопасна: не содержит хлора, свинца и других опасных веществ
• Универсальная - подходит как для кабелей с броней, так и без неё

Ограничения применения

• Не для кабелей сечением менее 70 мм2 или более 120 мм2 - возможен некорректный контакт и потеря герметичности
• Требуется точное соблюдение технологии термоусадки; недостаточный или избыточный нагрев приведёт к деформации или растрескиванию
• Не рекомендовано применение внутри закрытых помещений с ограниченной вентиляцией - при аварийном нагреве возможно накопление продуктов разложения
• Отсутствие готовых наконечников требует самостоятельного подбора и монтажа контактных элементов - повышает трудоёмкость

Примеры использования

• Оконцовка кабеля АСБ 4×95 на опоре воздушной линии 0,4 кВ
• Подключение кабеля ВВГ 4×120 к щиту на улице
• Монтаж мачтовой муфты на столбе городской сети
• Завершение кабеля перед входом в подземный коллектор
• Обслуживание старых линий с бумажной изоляцией, где важна пожарная безопасность

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допуск +-5%. Разница больше 10% может вызвать проскальзывание или разрыв изоляции
• Используйте только профессиональный теплогенератор с регулировкой температуры - бытовой фен не справится с равномерным нагревом
• При работе в холодную погоду (+5…–10 C) предварительно согрейте муфту в помещении хотя бы 30 минут
• Проверяйте целостность термоусадочных трубок до начала работы - наличие микротрещин недопустимо
• Для кабелей с бронью обязательно используйте медную перемычку между броней и заземляющим выводом - игнорирование этого шага нарушает систему защиты
• Храните муфту в сухом месте, избегая прямого солнечного света - даже при устойчивости к УФ, длительное воздействие снижает эластичность материала
