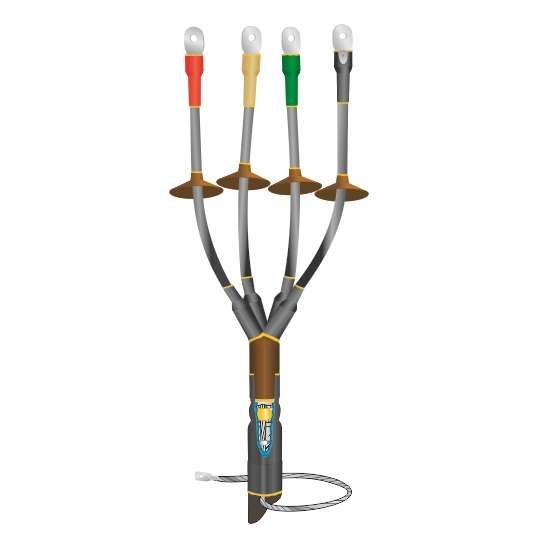

Муфта кабельная наружной установки 1кВ 1КНТпНнг-LS-4х(150-240) с болтовыми наконечниками Нева-Транс 22040064 Нева Транс

Муфта кабельная 1 кВ 1КНТпНнг-LS-4х(150-240) с болтовыми наконечниками от Нева-Транс Комплект - это концевая термоусаживаемая муфта для герметичного и безопасного оконцевания четырёхжильных силовых кабелей сечением 150–240 мм2. Применяется на открытых участках, в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпНнг-LS-4х(150-240) с болтовыми наконечниками используется для завершения силовых кабелей с бумажной или пластиковой изоляцией, с броней или без неё. Предназначена для установки на конце кабеля перед подключением к оборудованию - распределительному щиту, трансформатору, двигателю или другому устройству. Подходит для наружной установки, включая мачтовые и столбовые решения. Эффективна в регионах с суровым климатом благодаря широкому диапазону рабочих температур.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150, 185, 240 мм2
• Количество жил: 4
• Тип муфты: концевая термоусаживаемая
• Материал корпуса: полимерный композит
• Исполнение: нг-LS - не поддерживают горение, с пониженным дымо- и газовыделением
• Защита от внешних факторов: есть защитный покров (для кабелей с броней)
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Способ монтажа: термоусадка с использованием тепла (горелка/фен)
• Наличие наконечников: болтовые, готовые к подключению
• Заземление: предусмотрено крепление к броне (пайка) и к металлической оболочке (пружина+терка)

Совместимость и монтаж

Муфта кабельная 1 кВ 1КНТпНнг-LS-4х(150-240) с болтовыми наконечниками совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными, имеющими сечение 150–240 мм2 и одну из указанных типов изоляции. Для монтажа требуется подготовить кабель: удалить внешнюю оболочку, броню (при наличии), зачистить жилы и обеспечить доступ к медному экрану или броне. После этого надевают элементы муфты в порядке сборки и равномерно нагревают термоусадочные трубки до плотного прилегания. Болтовые наконечники уже установлены - достаточно затянуть контактные болты моментом, рекомендованным производителем наконечника. Особое внимание уделяйте герметизации места выхода жил - она предотвращает попадание влаги внутрь.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Не распространяет горение (нг): материал самозагасает после прекращения действия пламени
• Низкий уровень дымо- и газовыделения (LS): снижает риск задымления при возгорании
• Прошла независимые испытания на соответствие требованиям пожарной безопасности и госстандартов РФ
• Стойкая к УФ-излучению: не трескается и не деградирует под прямыми солнечными лучами

Преимущества

• Высокая степень защиты IP67 - герметична даже при временном погружении в воду
• Болтовые наконечники исключают необходимость опрессовки - экономят время при монтаже
• Жильные изоляторы увеличивают длину пути утечки тока - повышают отказоустойчивость
• Экологически безопасный состав: не содержит хлора, свинца и других опасных веществ
• Подходит для установки в сложных условиях: холод, сырость, перепады температур
• Обеспечивает долгий срок службы без обслуживания - до 30 лет при правильной установке

Ограничения применения

• Не применяется для кабелей сечением менее 150 мм2 или более 240 мм2 - возможна потеря герметичности
• Не предназначен для внутри помещений с ограниченным доступом воздуха - требует свободного пространства вокруг для прогрева
• Не допускается использование без термоусадочных инструментов - нельзя закреплять клеями или механическими зажимами
• Не работает с кабелями без брони, если требуется усиленная механическая защита - используйте муфту без защитного покрова
• Не следует использовать при температуре ниже –50 C во время монтажа - материал становится хрупким

Примеры использования

• Оконцовка кабеля АСБ 4×185 на воздушной ЛЭП - переход от подземной части к шкафу управления
• Подключение кабеля ВВГ 4×240 к трансформатору на подстанции
• Монтаж на мачте для питания насосной станции в районе с вечной мерзлотой
• Завершение кабеля от распределительного пункта к цеховому двигателю в сыром помещении с высокой влажностью

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 150–240 мм2 - даже небольшая разница может вызвать протечку
• Используйте только профессиональный термофен или газовую горелку с регулируемым пламенем - перегрев деформирует полимер
• При работе с кабелем с бумажной изоляцией обязательно выполните заземление через пружину и терку - игнорирование этой операции нарушает нормы ПУЭ
• Проверяйте целостность защитного покрова - он должен полностью перекрывать место соединения брони
• Храните муфту в сухом месте при температуре выше 0 C - заморозка материала до монтажа снижает эластичность
• На каждый кабель используйте только один комплект муфт - не комбинируйте детали между различными партиями
