Муфта кабельная наружной установки 1кВ 1КНТпНнг-LS-4х(35-50) с болтовыми наконечниками Нева-Транс 22040062 Нева Транс

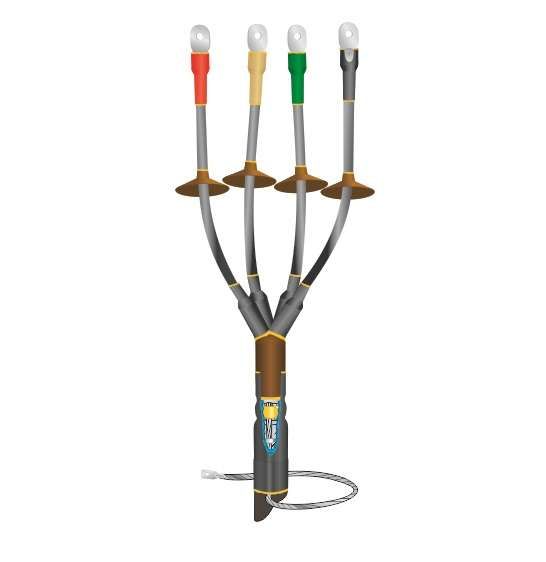

Муфта кабельная 1 кВ 1КНТпНнг-LS-4х(35-50) с болтовыми наконечниками от Нева-Транс Комплект - это концевая термоусаживаемая муфта для оконцевания четырёхжильных силовых кабелей сечением 35–50 мм2, рассчитанная на работу в сложных условиях открытой установки. Продукт сочетает повышенную пожаробезопасность, герметичность и надёжный контакт через предустановленные болтовые наконечники.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпНнг-LS-4х(35-50) с болтовыми наконечниками применяется для завершения четырёхжильных силовых кабелей с бумажной или пластиковой изоляцией, с бронёй или без неё, на напряжение до 1 кВ. Подходит для монтажа на опорах, столбах, в шкафах, на стендах и других местах открытой установки. Особенно эффективна там, где важны пожарная безопасность и долговечность - например, на энергообъектах, в промышленных цехах, на транспорте и в коммунальной инфраструктуре.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 4
• Тип исполнения: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Метод монтажа: термоусадка (с использованием горелки или фена)
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от внешних факторов: есть защитный покров (для кабелей с бронёй); устойчивость к УФ-излучению и атмосферным осадкам
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016
• Относительная влажность: до 98%
• Наличие наконечников: да, болтовые, уже установлены

Совместимость и монтаж

Муфта кабельная 1 кВ 1КНТпНнг-LS-4х(35-50) с болтовыми наконечниками совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными, имеющими сечение 35–50 мм2 и одну из указанных типов изоляции. Для монтажа требуется:

• Правильно выполненная разделка кабеля (по чертежу производителя)
• Термофен или газовая горелка с регулируемой температурой (не ниже 150 C)
• Заземляющий провод (при наличии брони или свинцовой оболочки)

Перед усадкой необходимо проверить плотность прилегания всех элементов. После нагрева материал равномерно сжимается, обеспечивая герметичность и механическую прочность соединения. Болтовые наконечники позволяют сразу подключить кабель к оборудованию без дополнительной подготовки контактов.

Безопасность и стандарты

Муфта 1КНТпНнг-LS-4х(35-50) прошла независимые испытания и соответствует требованиям пожарной безопасности РФ. Её материалы не поддерживают горение (нг) и минимизируют выделение дыма и токсичных газов (LS) при возгорании. Это делает её подходящей для помещений с людьми, эвакуационных маршрутов и объектов с повышенными нормами пожарной защиты. Соответствие ГОСТ и ТУ гарантирует соответствие государственным стандартам качества и надёжности.

Преимущества

• Уже установленные болтовые наконечники экономят время на сборке и исключают риск плохого контакта
• Высокая степень герметизации за счёт термоусадки снижает вероятность попадания влаги и пыли
• Экологическая безопасность: отсутствие хлора, свинца и других опасных веществ
• Устойчивость к перепадам температур и агрессивной среде - можно использовать даже в Арктике или пустыне
• Поддержание длин пути утечки благодаря специальным жильным изоляторам - повышает отказоустойчивость
• Автономное заземление: предусмотрены механизмы для крепления к броне (пайка) и к оболочке (пружина давления)

Ограничения применения

• Не кабели с сечением менее 35 мм2 или более 50 мм2 - возможен некорректный контакт или недостаточная герметизация
• Не рекомендовано использование внутри закрытых щитов с ограниченным доступом для термофена - требует свободного пространства вокруг места монтажа
• Не предназначен для подземной или подводной установки - хотя устойчива к влаге, она не имеет IP-защиты против длительного погружения
• Требуется соблюдение технологии монтажа; при неверном прогреве возможно деформирование или трещины в материале

Примеры использования

• Оконцовка кабеля АСБ 3×35+1×35 на опоре ЛЭП
• Подключение кабеля ВВГнг-LS 4×50 к распределительному щиту на промплощадке
• Монтаж на мачтовой станции связи в холодном климате
• Обслуживание кабельной линии в теплице с высокой влажностью
• Замена старой муфты на участке с частыми перегрузками и колебаниями температуры

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен точно попадать в диапазон 35–50 мм2. Перегрузка или недоузагрузка нарушают герметичность.
• Используйте только профессиональный термофен с контролируемой температурой. Горелка должна двигаться медленно, чтобы избежать прожига материала.
• При работе с кабелями с бумажной изоляцией используйте пружину и терку для заземления - игнорирование этого шага снижает уровень безопасности.
• Проверьте наличие всех деталей перед началом работы: иногда забывают комплектующие для заземления или внутренние изоляционные трубки.
• Храните муфту в сухом месте при комнатной температуре - заморозка или перегрев до монтажа могут изменить свойства полимера.
• На объектах с высокой запылённостью после монтажа желательно дополнительно задуть место соединения сжатым воздухом.
