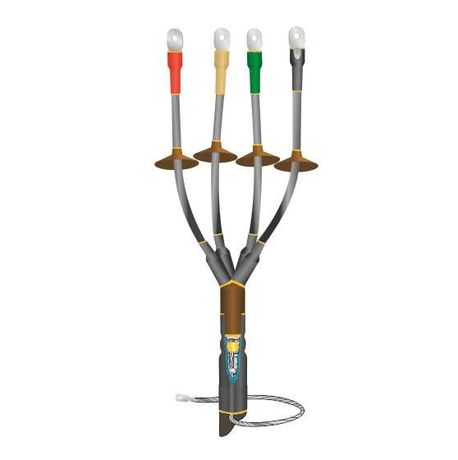

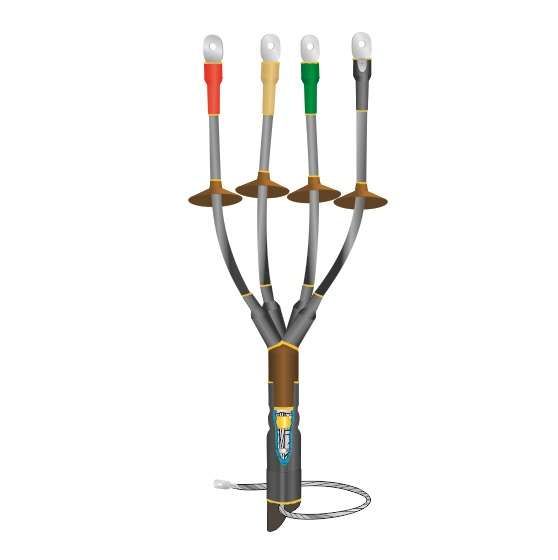

Муфта кабельная наружной установки 1кВ 1КНТпНнг-LS-4х(70-120) с болтовыми наконечниками Нева-Транс 22040063 Нева Транс

Муфта кабельная 1 кВ 1КНТпНнг-LS-4х(70-120) с болтовыми наконечниками от Нева-Транс Комплект - это концевая термоусаживаемая муфта для герметичного и безопасного оконцевания четырёхжильных силовых кабелей сечением 70–120 мм2. Применяется на открытых участках, в том числе на опорах, где важны огнестойкость, долговечность и устойчивость к суровым погодным условиям.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпНнг-LS-4х(70-120) с болтовыми наконечниками используется для завершения кабельных линий напряжением до 1 кВ. Подходит для кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Предназначена для установки на открытом воздухе - на столбах, вдоль трасс, в условиях повышенной влажности и перепадов температур. Часто применяется в энергообъектах, на промышленных объектах, в системах распределения электроэнергии.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 70–120 мм2
• Количество жил: 4
• Тип муфты: концевая, термоусаживаемая
• Материал корпуса: полимерный композит
• Исполнение: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от внешних факторов: устойчива к УФ-излучению, атмосферным осадкам, влажности до 98%
• Крепление жил: болтовые наконечники (входят в комплект)
• Заземление: предусмотрено крепление к броне (пайка) и к металлической оболочке (пружина давления + терка)

Совместимость и монтаж

Муфта кабельная 1 кВ 1КНТпНнг-LS-4х(70-120) с болтовыми наконечниками совместима со всеми типами кабелей указанного сечения, вне зависимости от наличия брони. Для монтажа требуется:

• Правильно выполненная разделка кабеля (по длине и форме, согласно инструкции производителя)
• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов
• Инструменты для затяжки болтовых наконечников (ключи нужного размера)
• Обязательно соблюдать последовательность сборки: сначала - изоляция жил, затем - корпус, потом - заземление

Не допускается использование муфты на кабелях с сечением менее 70 мм2 или более 120 мм2 - это нарушит герметичность и механическую прочность соединения.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнена по нормам пожарной безопасности: материал нг-LS предотвращает распространение пламени и минимизирует выделение ядовитых газов при возгорании
• Прошла независимые испытания и имеет сертификаты соответствия требованиям Росстандарта

Преимущества

• Высокая степень защиты IP67 за счёт термоусадки - исключает попадание влаги и пыли внутрь
• Стабильная работа при экстремальных температурах - от –50 C до +50 C
• Экологическая безопасность: материалы не выделяют токсичных веществ даже при повреждении
• Увеличенная длина пути утечки благодаря специальным жильным изоляторам - снижает риск пробоя
• Встроенные болтовые наконечники позволяют сразу выполнять подключение без дополнительных деталей
• Устойчивость к УФ-излучению позволяет использовать муфту без кожухов и экранов

Ограничения применения

• Не для кабелей с сечением меньше 70 мм2 или больше 120 мм2
• Не рекомендовано применение внутри закрытых помещений с ограниченной вентиляцией - хотя материал LS безопасен, при массовом использовании возможен накопление тепла
• Требуется точное соблюдение технологии термоусадки; некорректный прогрев вызывает деформацию и потерю герметичности
• Не предназначен для подземной прокладки - не имеет усиленной антикоррозийной оболочки для контакта с почвой

Примеры использования

• Оконцовка кабеля ВВГнг-LS 4×95 на опоре ЛЭП
• Подключение кабеля АВВГнг-LS 4×120 к щиту на промплощадке
• Завершение кабельной линии на трансформаторной будке
• Монтаж на мачтовых опорах в районах с холодным климатом (Сибирь, Дальний Восток)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно замерить диаметр жил
• При работе в сырую погоду - протирайте кабель насухо перед надеванием муфты
• Нагревайте термоусадочные трубки медленно, начиная с центра, двигаясь к краям - так избежите образования воздушных пузырей
• Болтовые наконечники затягивайте моментом, указанным в документации кабеля - переусиливать нельзя
• Проверьте целостность заземляющего контура после монтажа - особенно важно при наличии бумажной изоляции
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при extremes может изменить эластичность полимера
