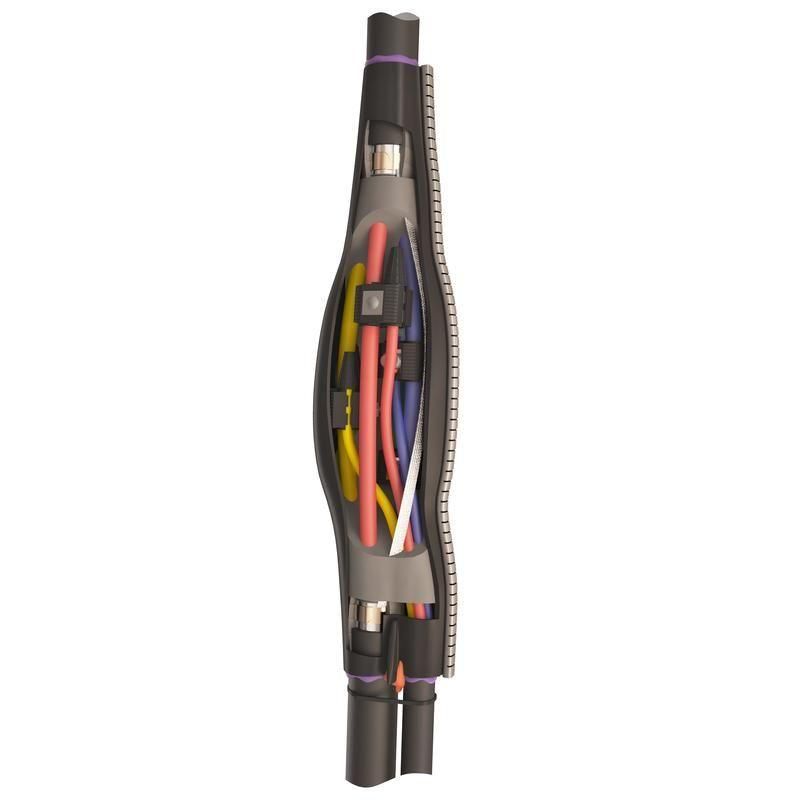

Муфта кабельная ответвительная 5ПТО-1-4/35-4/35 0.6/1 кВ КВТ 101912

Муфта кабельная ответвительная 1 кВ 5ПТО-1-4/35-4/35 КВТ предназначена для безопасного и герметичного ответвления пятижильных силовых кабелей без зачистки изоляции, что делает её удобным решением для модернизации сетей и подключения нагрузок в существующих кабельных трассах. Муфта КВТ совмещает функциональность прокалывающих зажимов, термоусаживаемой оболочки и системы заземления в одном компактном устройстве.

Назначение и область применения

Муфта 5ПТО-1-4/35-4/35 КВТ применяется для создания ответвлений от основного (магистрального) кабеля к потребителям без нарушения целостности изоляции. Подходит для установки в распределительных устройствах, траншейных участках, колодцах, внутри помещений и на опорах. Часто используется в ЖКХ, коммунальных сетях, объектах промышленности и энергообеспечении, где необходимо быстро и надёжно подключить новую линию без демонтажа действующего кабеля.

Технические характеристики

• Номинальное напряжение: до 1 кВ
• Число жил в кабеле: 5
• Сечение магистрального и ответвительного кабелей: до 35 мм2
• Типы кабелей: А(П)ВБбШв, А(П)вБбШв, А(П)вБбШп, А(П)ВБВ, А(П)ВВБ, А(П)ВВБГ, А(П)вКШв, А(П)вКШп, А(П)ВВГ, А(П)вВВГ, NYM, NYY
• Изоляция кабелей: ПВХ, СПЭ
• Заземление: непаянная система с роликовыми пружинами и перемычкой (для бронированных кабелей)
• Герметизация: термоплавкий клей + мастика внутри корпуса + клипсы КТ на выводах
• Цветовая индикация: термоиндикаторная краска меняет цвет с зелёного на чёрный при правильной усадке
• Материалы: галоген-free полимеры (не выделяют токсичные вещества при возгорании)
• Стандарт: соответствует ГОСТ 34839-2022, выпускается по ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 5ПТО-1-4/35-4/35 КВТ работает исключительно с прокалывающими зажимами ЗПО «КВТ» - они входят в базовую комплектацию. Устанавливается на кабели с одинаковым сечением до 35 мм2, как на магистральный, так и на ответвительный участок. Нет необходимости зачищать изоляцию - достаточно правильно расположить зажимы и закрутить болты. После этого надевается термоусаживаемая манжета ТРМ «КВТ» и прогревается пропановой горелкой ПГ (КВТ). На выходах ответвительного кабеля фиксируются клипсы КТ с термоклеем. Для бронированных кабелей дополнительно устанавливаются роликовые пружины и медная перемычка для заземления брони.

Безопасность и стандарты

Муфта КВТ изготовлена из материалов без галогенов (HF), что снижает риск образования ядовитых газов при повреждении или воздействии высоких температур. Соответствие ГОСТ 34839-2022 гарантирует соответствие нормам безопасности для кабельных соединений в электроустановках до 1 кВ. Применяемые материалы и технология сборки обеспечивают долговременную износостойкость и предотвращают попадание влаги внутрь соединения.

Преимущества

• Не требует зачистки изоляции - экономит время и снижает риск повреждения жил
• Автоматическая герметизация благодаря термоплавкому клею и заполнению мастикой
• Визуальная индикация успешной усадки через изменение цвета термоиндикаторной краски
• Надёжное заземление брони без пайки - просто и быстро
• Высокая степень защиты IP67 после монтажа
• Поддерживает работу с широким спектром типов кабелей, включая зарубежные аналоги (NYM/NYY)

Ограничения применения

• Не кабели с сечением более 35 мм2 - возможен перегрев и потеря герметичности
• Не рекомендовано применение в условиях постоянного погружения в воду - хотя IP67, длительное нахождение под водой может вызвать просачивание
• Требуется наличие пропановой горелки ПГ (КВТ); использование других тепловых источников (например, фена) недопустимо - не достигнет нужной температуры усадки
• Не предназначен для работы при температурах ниже -40C во время монтажа - материал становится хрупким
• Не допускается механическая деформация муфты после окончательной усадки - она теряет герметичность

Примеры использования

• Подключение освещения к существующей кабельной линии в многоквартирном доме
• Добавление точки питания для насосной станции в канализационном колодце
• Обустройство автономного питания для видеокамеры на столбе ЛЭП
• Модернизация старой сети с кабелями типа АВВГ на новые потребители
• Ввод нового оборудования в цехе без остановки основной линии

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели одинаковое сечение - отличие даже на 5–10 мм2 может нарушить контакт в зажимах
• При работе с бронированным кабелем обязательно используйте роликовые пружины и перемычку - игнорирование заземления создаёт опасность поражения током
• Нагревайте термоусаживаемую манжету равномерно, начиная с середины и двигаясь к краям - это предотвратит образование воздушных пузырей
• Цвет термоиндикаторной краски должен полностью поменяться с зелёного на чёрный; если остаются зелёные пятна - место не герметично, требуется переделка
• Храните муфту в сухом месте при температуре от –20C до +40C - перепады влажности влияют на адгезию клеевых слоёв
• Не используйте муфту повторно - одноразовый элемент, рассчитанный на единственный монтаж
