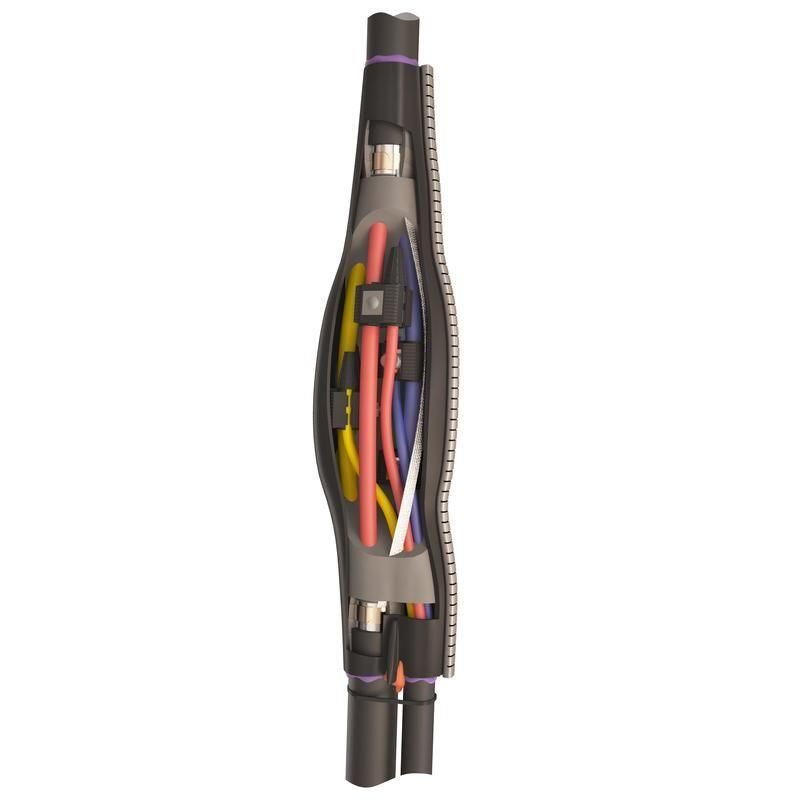

Муфта кабельная ответвительная 5ПТО-1 0.6/1 кВ 25...95 мм² КВТ 101916

Муфта кабельная ответвительная 5ПТО-1-25/95-25/95 КВТ 1кВ предназначена для безопасного и герметичного ответвления пятижильных силовых кабелей без зачистки изоляции, что делает её удобным решением для модернизации сетей и прокладки новых линий в условиях ограниченного доступа. Муфта КВТ соответствует современным нормам и применяется в распределительных системах до 1 кВ.

Назначение и область применения

Муфта 5ПТО-1-25/95-25/95 КВТ 1кВ используется для создания ответвлений от основного (магистрального) кабеля к потребителям - например, к щиткам, оборудованию или освещению. Подходит для работы в закрытых помещениях, траншейных каналах, колодцах и других средах, где важна надёжность соединения и защита от влаги. Применяется в энергетике, ЖКХ, промышленности и объектах инфраструктуры.

Технические характеристики

• Номинальное напряжение: до 1 кВ
• Сечение магистрального кабеля: 25–95 мм2
• Сечение ответвительного кабеля: 25–95 мм2
• Число жил: 5
• Изоляция кабелей: ПВХ, СПЭ
• Наличие брони: допускается (с применением системы заземления)
• Тип заполнения: специальная мастика для герметизации междужильного пространства
• Оболочка восстанавливается термоусаживаемой манжетой ТРМ с термоиндикаторной краской
• Герметизация выхода ответвления: клипсы КТ с термоплавким клеем
• Заземление бронированных кабелей: непаянная система с роликовыми пружинами и перемычкой
• Производство: по ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Состав материалов: HF (halogen free) - без галогенов

Совместимость и монтаж

Муфта 5ПТО-1-25/95-25/95 КВТ 1кВ совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Установка выполняется без предварительной зачистки изоляции благодаря прокалывающим зажимам ЗПО «КВТ».

Основные этапы монтажа:

1. Фиксация муфты на участке магистрального кабеля;
2. Подключение ответвительного кабеля через прокалывающие зажимы - изоляция не трогается;
3. Надевание термоусаживаемой манжеты ТРМ и равномерный прогрев пропановой горелкой ПГ (КВТ);
4. Проверка изменения цвета термоиндикаторной краски с зелёного на чёрный - сигнал завершённой усадки;
5. Установка клипс КТ на месте выхода ответвительного кабеля и их прогрев для герметизации;
6. Для бронированных кабелей - фиксация роликовых пружин и установка медной перемычки.

Безопасность и стандарты

Муфта КВТ соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Все полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Конструкция исключает риск пробоя между жилами и обеспечивает долговременную изоляцию даже при повышенной влажности.

Преимущества

• Не требует зачищать изоляцию ни на магистральном, ни на ответвительном кабеле - снижает время монтажа и риск повреждения жил.
• Автоматическая герметизация: мастика + термоплавкий клей + термоусаживающая манжета обеспечивают многократную защиту от влаги и пыли.
• Визуальный контроль качества: изменение цвета термоиндикаторной краски подтверждает правильность усадки.
• Стандартная комплектация включает все необходимые элементы - никаких лишних деталей искать не надо.
• Непаянная система заземления для брони - быстрая, надёжная, не требует сварочного оборудования.

Ограничения применения

• Не для кабелей с бумажной изоляцией или маслонаполненных кабелей.
• Не рекомендовано использование вне температурного диапазона, указанного производителем (обычно –40C…+50C; точные значения см. в инструкции).
• Требуется наличие пропановой горелки ПГ (КВТ) - без неё монтаж невозможен.
• Не предназначен для частых механических нагрузок или открытой прокладки без защиты (например, на столбах без кожуха).
• Максимальное сечение кабеля - 95 мм2. Для больших сечений нужны другие модели.

Примеры использования

• Добавление новой точки питания к существующему кабелю в подвале многоэтажки.
• Прокладка линии освещения от главного кабеля в цеху без остановки производства.
• Модернизация старой сети в офисном здании - ответвление к новым серверным шкафам.
• Подключение насосной станции к распределительному щиту в траншее.

Практические советы

• Перед монтажом проверьте, чтобы сечения кабелей попадали в заявленный диапазон 25–95 мм2 - иначе зажимы не обеспечат плотный контакт.
• При работе с бронированным кабелем обязательно используйте роликовые пружины и перемычку - они гарантируют надёжное заземление корпуса.
• Прогревайте термоусаживаемую манжету равномерно, начиная с середины и двигаясь к краям - так избежите образования воздушных пузырей.
• Цвет термоиндикаторной краски должен полностью поменяться с зелёного на чёрный - если остались зелёные пятна, продолжайте прогрев.
• Храните муфту в сухом помещении при комнатной температуре - высокая влажность перед монтажом может повлиять на качество адгезии клея.
• Не используйте обычные газовые горелки вместо ПГ (КВТ): они дают слишком локальное тепло и могут повредить материал.
