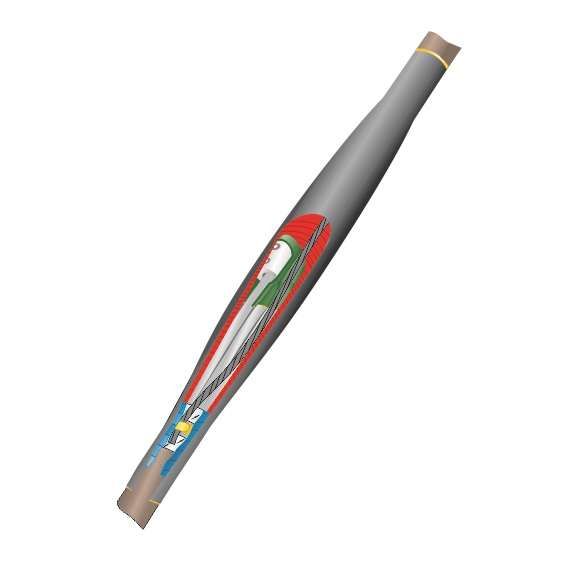

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-4х(150-240) с болтовыми соединителями Нева-Транс Комплект 22040016 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)нг-LS-4х(150-240) с болтовыми соединителями от Нева-Транс Комплект - это надёжное решение для герметичного соединения четырёхжильных бронированных кабелей с бумажной или пластмассовой изоляцией сечением 150–240 мм2 на напряжение до 1 кВ. Применяется в , тоннелях, каналах и других закрытых кабельных трассах.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)нг-LS-4х(150-240) с болтовыми соединителями используется для соединения силовых кабелей с броней и изоляцией из полиэтилена или аналогичных пластмасс. Подходит для прокладки в грунте, кабельных каналах, тоннелях, коллекторах и других защищённых помещениях. Обеспечивает долговременную герметизацию и механическую прочность соединения даже в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил кабеля: 150–240 мм2
• Количество жил: 4
• Тип изоляции кабеля: бумажная и пластмассовая
• Исполнение: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Защитный покров: наличие брони
• Материал корпуса: полимер
• Способ монтажа: термоусадка
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: 98%
• Тип соединителей: болтовые

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)нг-LS-4х(150-240) с болтовыми соединителями совместима с кабелями типа АВВГ, ААШв, ВВГ, ВААШв и другими с аналогичными параметрами. Для установки требуется:

• Подготовить концы кабелей: удалить внешнюю оболочку, броню и изоляцию согласно чертежу в комплекте;
• Закрепить болтовые соединители на жилах - они обеспечивают низкое переходное сопротивление и устойчивость к вибрациям;
• Надеть термоусаживающие трубки и нагревать равномерно с помощью газовой горелки или теплового фена до плотного облегания;
• Закрепить заземляющую перемычку через пружины и терки к броне - это обеспечивает надёжное заземление металлической оплётки.

Не допускается использование инструментов с острыми кромками при подготовке кабеля - есть риск повреждения внутренней изоляции.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы не распространяют горение (нг) и имеют низкий уровень дымообразования и токсичности газов (LS)
• Прошла независимые испытания на пожаробезопасность и соответствие госстандартам РФ
• Выданы действующие сертификаты соответствия

Преимущества

• Высокая степень защиты IP67 благодаря термоусадке и клеевому слою - исключает попадание воды и пыли
• Стойкость к агрессивной среде: работает при влажности до 98%, в том числе в сырых тоннелях и подземных коммуникациях
• Болтовые соединители обеспечивают надёжный контакт без сварки - снижают время монтажа и требуют меньше специнструмента
• Полимерный материал устойчив к старению, химическим воздействиям и циклическим нагрузкам
• Экологическая безопасность: материалы не выделяют токсичных веществ при возгорании

Ограничения применения

• Не кабели с маслонаполненной изоляцией или алюминиевой броней другого типа
• Не рекомендовано применение вне диапазона температур –50…+50 C - возможна потеря эластичности материала
• Требуется точное соблюдение технологии термоусадки; недостаточный прогрев вызывает плохую адгезию, перегрев - деформацию
• Не предназначен для открытой прокладки на воздухе без дополнительной защиты от УФ-лучей

Примеры использования

• Соединение кабелей питания на участках городских кабельных сетей в тоннелях метро
• Обустройство ответвлений на промышленных объектах - конвейеры, насосные станции, системы автоматизации
• Ремонт поврежденных участков кабельной линии в подвале многоэтажного дома
• Монтаж распределительных пунктов в подземных камерах энергообеспечения

Практические советы

• Перед монтажом проверьте сечение кабеля - муфта рассчитана именно на 150, 185 и 240 мм2; меньшие значения не гарантируют герметичность
• Используйте только рекомендованный источник тепла - мощность горелки должна позволять равномерно прогреть всю поверхность термоусадки без прожигов
• Проверяйте целостность клеевого слоя перед установкой - если он нарушен, замените муфту
• После завершения монтажа проведите контрольное измерение сопротивления изоляции - это обязательный этап для всех соединений выше 1 кВ
• Храните муфту в сухом месте при температуре от +5 C до +30 C - длительное воздействие холод ниже –10 C может сделать полимер хрупким
