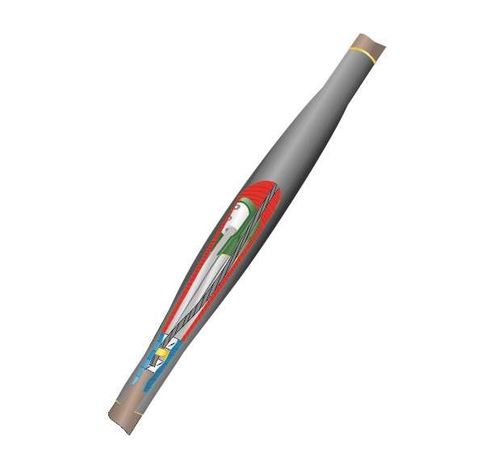

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-4х(70-120) с болтовыми соединителями Нева-Транс Комплект 22040015 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)нг-LS-4х(70-120) с болтовыми соединителями от Нева-Транс Комплект обеспечивает надёжное и герметичное соединение четырёхжильных силовых кабелей с бумажной или пластмассовой изоляцией и бронёй на напряжение до 1 кВ. Применяется в , тоннелях, каналах и других закрытых кабельных трассах.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)нг-LS-4х(70-120) с болтовыми соединителями используется для соединения кабелей сечением 70, 95 и 120 мм2, имеющих бронированную конструкцию и изоляцию из полиэтилена или аналогичных пластмасс. Подходит для прокладки в грунте, кабельных каналах, тоннелях, коллекторах и других защищённых помещениях. Обеспечивает долговременную работу в условиях повышенной влажности и широкого температурного диапазона.

Технические характеристики

• Номинальное напряжение: 1000 В
• Число жил: 4
• Сечение жил: 70–120 мм2
• Тип изоляции: совместима с бумажной и пластмассовой
• Исполнение: нг-LS - не поддерживают горение, с низким дымо- и газовыделением
• Защитный покров: наличие брони
• Материал корпуса: полимер
• Способ монтажа: термоусадка
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Соединители: болтовые, для надёжного контакта между жилами

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)нг-LS-4х(70-120) с болтовыми соединителями устанавливается на два конца подготовленных кабелей. Для монтажа требуется термофен или газовая горелка для равномерного нагрева термоусадочных элементов. Каждый элемент (основной кожух, внутренние насадки, изоляционные трубки) имеет свою последовательность нагрева - соблюдайте порядок, указанный в инструкции производителя. Соединения жил выполняются через болтовые зажимы - предварительно зачистите жилы, установите контактные наконечники и затяните болты моментом, рекомендованным в документации. Установка заземления осуществляется с использованием пружинных зажимов и терок, которые плотно фиксируются к броневой ленте.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS: не распространяют горение, минимальное выделение дыма и токсичных газов при возгорании
• Прошла независимые испытания на соответствие требованиям пожарной безопасности и госстандартов РФ

Преимущества

• Герметичная конструкция с клеевым слоем внутри термоусадочного кожуха исключает попадание влаги
• Высокая механическая прочность благодаря бронированию и качественной термоусадке
• Стойкость к перепадам температур - работает даже при –50 C
• Не требует специальных инструментов кроме термофена и ключей для болтов
• Экологически безопасна: материалы не выделяют хлора и тяжёлых металлов

Ограничения применения

• Не кабели с маслонаполненной изоляцией - только бумажная/пластмассовая
• Запрещено использовать в местах с возможностью длительного погружения в воду (не является водоуплотнителем для подводной прокладки)
• Не предназначен для работы при температурах выше +50 C
• Требуется точное соблюдение технологии термоусадки - некорректный прогрев снижает герметичность
• Подходит только для кабелей с бронёй; для бесброневых моделей нужна другая муфта

Примеры использования

• Соединение кабелей питания на участках подземной прокладки в городских сетях
• Обход повреждений в кабельной трассе промышленного цеха с бронированными кабелями
• Ремонтные работы в тепловых пунктах, где важна пожаробезопасность
• Монтаж в кабельных коллекторах метрополитена и железнодорожных объектах

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 70–120 мм2 - меньшее или большее сечение недопустимо
• При работе в сыром воздухе используйте сухой материал - перед сборкой протрите поверхности кабеля
• Нагревайте термоусадочные элементы медленно, начиная с центра, чтобы избежать образования воздушных пузырей
• Проверяйте качество зажима болтов - они должны быть затянуты равномерно, без перекоса
• После окончания работ осмотрите все швы - на них не должно быть трещин, вздутий или следов неполного усыхания
• Хранить муфту следует в сухом месте при температуре от –10 C до +30 C - не допускать заморозки и прямого солнечного света
