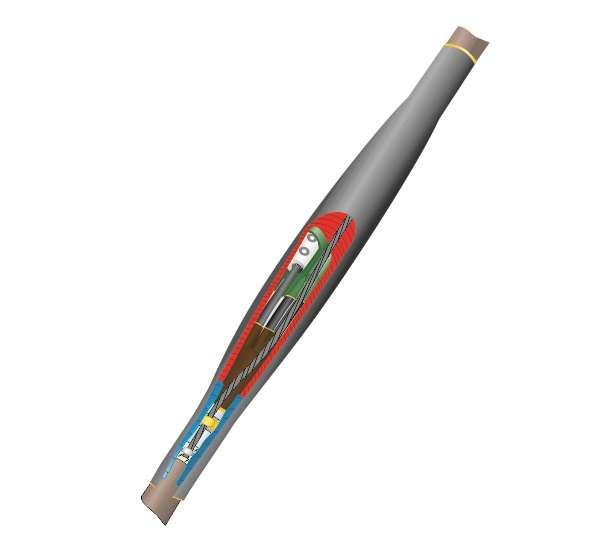

Муфта кабельная соединительная 1кВ 1СТп(тк)нг-LS-4х(16-25) с болтовыми соединителями Нева-Транс Комплект 22040005 Нева Транс

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 4х(16-25) с болтовыми соединителями от Нева-Транс Комплект - это надёжное решение для герметичного соединения четырёхжильных силовых кабелей с бумажной или пластмассовой изоляцией на напряжение до 1 кВ. Применяется в условиях повышенной влажности, низких температур и в закрытых кабельных сооружениях.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 4х(16-25) с болтовыми соединителями используется для соединения кабелей сечением 16–25 мм2, где требуется высокая степень защиты от внешних воздействий. Подходит для прокладки в грунте, тоннелях, каналах, коллекторах и других закрытых помещениях. Особенно эффективна там, где важны пожаробезопасность и долговечность - например, в энергообъектах, метро, промышленных цехах и ЖКХ.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил кабеля: 16–25 мм2
• Количество жил: 4
• Тип изоляции кабеля: бумажная или пластмассовая
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Метод монтажа: термоусадка
• Материал корпуса: полимер
• Защитный покров: есть (совместим с бронированными и небронированными кабелями)
• Рабочий температурный диапазон: от –50 C до +50 C
• Относительная влажность: до 98%
• Соединители: болтовые (для надёжного контакта между жилами)

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 4х(16-25) с болтовыми соединителями совместима с кабелями как с бронёй, так и без неё. Для монтажа требуются:

• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов;
• Инструменты для зачистки жил и подготовки кабеля;
• Ключи для затяжки болтовых соединителей (не входят в комплект).

Перед установкой необходимо точно соблюсти порядок сборки: сначала устанавливаются внутренние компоненты, затем - наружный термоусаживаемый кожух с клеевым слоем. Клеевой слой обеспечивает герметичность при нагреве. Особое внимание - заземлению: для кабелей с бумажной изоляцией применяются пружины давления и терки; для брони - пайка.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Не распространяет горение (нг)
• Низкий уровень дымо- и газовыделения (LS)
• Прошла независимые испытания на пожарную безопасность
• Выданы сертификаты соответствия требованиям Госстандарта РФ

Преимущества

• Высокая механическая прочность благодаря толстостенному полимерному кожуху
• Полная герметизация за счёт клеевого слоя внутри термоусадки
• Стабильная работа при экстремальных температурах - от –50 C до +50 C
• Подходит для влажных и подземных условий - влажность до 98%
• Экологически безопасна: не выделяет токсичных веществ при перегреве или возгорании соседних материалов
• Болтовые соединители обеспечивают надёжный контакт без необходимости пайки жил

Ограничения применения

• Не предназначен для работы выше 1 кВ - использование на более высоких напряжениях недопустимо
• Не рекомендовано использовать в местах с постоянными механическими нагрузками (например, на движущихся участках кабельных трасс)
• Требуется точное соблюдение технологии термоусадки - некорректный нагрев снижает герметичность
• Не подходит для кабелей с сечением менее 16 мм2 или более 25 мм2
• Заземление брони требует пайки - необходимо наличие сварочного оборудования и квалифицированного специалиста

Примеры использования

• Соединение кабелей питания в подземном распределительном пункте ЖКХ
• Обход повреждённого участка кабеля в тоннеле метрополитена
• Ремонт силового кабеля на промышленном конвейере с частыми перепадами температур
• Подключение кабеля к трансформаторной подстанции в условиях высокой влажности

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допустимый диапазон 16–25 мм2. Перегрузка или недоиспользование снижают срок службы.
• Используйте только рекомендованный теплогенератор - слишком высокая температура может повредить полимер, слишком низкая - не обеспечит плотную усадку.
• При работе в сыром грунте обязательно используйте дополнительную гидроизоляцию поверх муфты - даже при IP67+ она не является полностью водонепроницаемой при длительном погружении.
• Для кабелей с бумажной изоляцией перед установкой удалите все следы масла и влаги - они нарушают адгезию клеевого слоя.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - заморозка или перегрев до монтажа могут изменить свойства полимера.
