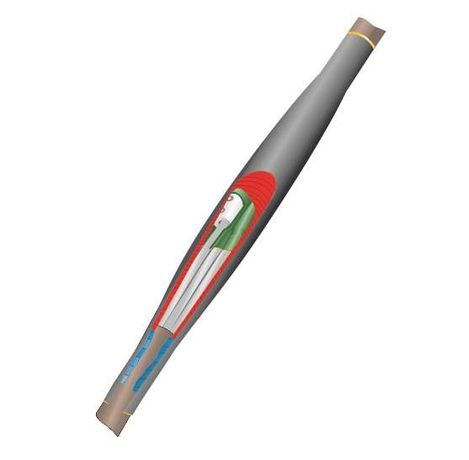

Муфта кабельная соединительная 1кВ ПСТ(тк) 5х(70-120мм) с болтовыми соединителями Нева-Транс Комплект 22010027 Нева Транс

Муфта кабельная соединительная 1кВ ПСТ(тк) 5х(70-120мм) с болтовыми соединителями, 1ПСТ(тк)-4х(70-120) с болтовыми соединителями - это термоусадочная муфта от производителя Нева-Транс Комплект, предназначенная для надёжного соединения четырёх- или пятижильных силовых кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Артикулы 1ПСТ(тк)-4х(70-120) и 1ПСТ(тк)-5х(70-120) отличаются лишь числом жил; остальные параметры одинаковые.

Назначение и область применения

Муфта используется для создания герметичного и механически прочного соединения между двумя участками кабеля с бумажной или пластмассовой изоляцией. Подходит для прокладки в земле, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Применяется там, где требуется долговременная устойчивость к влаге, перепадам температур и внешним нагрузкам - например, на подземных распределительных пунктах, в промышленных цехах, на железнодорожных объектах и энергообъектах.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил кабеля: 70–120 мм2
• Количество жил: 4 или 5 (выбор зависит от модели - 1ПСТ(тк)-4х или 1ПСТ(тк)-5х)
• Тип исполнения: термоусадочный
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Защита от внешних воздействий: без брони, но с внутренней герметизацией
• Способ соединения жил: болтовые зажимы
• Герметизация: за счёт термоусадки и клеевого слоя на наружном кожухе

Совместимость и монтаж

Муфта совместима исключительно с кабелями без металлической брони и с изоляцией из полиэтилена, ПВХ или аналогичных материалов. Для установки требуются два подготовленных конца кабеля с удалёнными внешними оболочками и экранами. Соединение жил выполняется через болтовые контакты внутри муфты - они обеспечивают низкое переходное сопротивление. После этого на сборку надевают термоусадочные элементы и равномерно нагревают их горелкой или феном до плотного обтягивания поверхности. Клей на кожухе активируется при нагреве и создаёт водонепроницаемый шов. Установка возможна даже в условиях повышенной влажности и при минусовых температурах.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено сертификатом соответствия Госстандарта России
• Не содержит опасных веществ, соответствует нормам экологической безопасности

Преимущества

• Высокая степень защиты IP67 благодаря термоусадке и клеевому слою - предотвращает попадание воды и пыли
• Стойкость к широкому диапазону температур - работает в суровых климатических условиях
• Болтовые соединители позволяют легко контролировать качество контактного соединения перед окончательным монтажом
• Отсутствие необходимости в сварке или опрессовке снижает риск повреждения жил
• Компактная форма и одновременно прочная конструкция удобны для монтажа в ограниченных пространствах

Ограничения применения

• Не кабели с бронированной оболочкой - нельзя использовать для АСБ, ВБШв и аналогов
• Запрещено применять для кабелей с маслонаполненной или маслонаполненной изоляцией
• Не рекомендовано использование вне диапазона температур –50…+50 C
• Требуется наличие оборудования для термоусадки - обычный бытовой фен недостаточно мощный
• Не допускается многократное перемещение после завершения монтажа - материал становится жестким после усадки

Примеры использования

• Соединение кабелей типа ВВГнг, NYM, KVVG в подземных камерах теплотрасс
• Обустройство ответвлений на трассах освещения городских дорог
• Ремонт поврежденных участков кабельных линий в промышленных парках
• Монтаж распределительных щитов в холодных регионах (Сибирь, Дальний Восток)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля указанному в спецификации - 70–120 мм2. Перегрузка вызывает перегрев, недоход - плохой контакт.
• Используйте профессиональную термоусадочную горелку с регулировкой пламени - равномерный прогрев обеспечивает качественную адгезию клея.
• На этапе подготовки кабеля обязательно снимите все части брони и экрана - даже маленький фрагмент может повредить герметик при усадке.
• Проверьте целостность термоусадочных трубок перед установкой - трещины или деформация делают изделие негодным.
• Для работы в сыром месте используйте дополнительную гидроизоляцию вокруг места прохождения кабеля через стенку камеры - сама муфта герметична, но место выхода кабеля - нет.
• Артикул 1ПСТ(тк)-4х применяйте для 4-жильных кабелей, 1ПСТ(тк)-5х - для 5-жильных. Не путайте! Разница только в числе жил, всё остальное одинаково.
