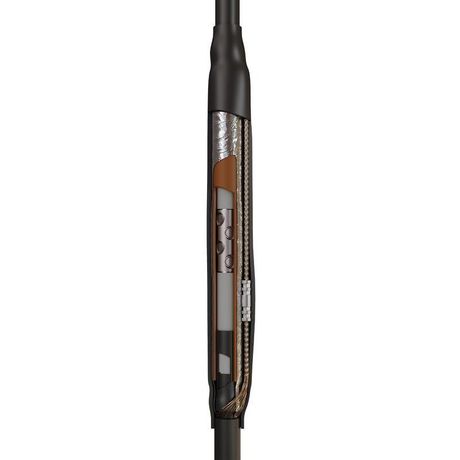

Муфта кабельная соединительная 10кВ 1ПСТ-10-800 КВТ 82798

Муфта кабельная соединительная 1ПСТ-10-800 КВТ 10кВ - это термоусаживаемая соединительная муфта для одножильных силовых кабелей с изоляцией из сшитого полиэтилена и концентрическим экраном, предназначенная для работы в сетях до 10 кВ. Муфта 1ПСТ-10-800 КВТ 10кВ совместима с кабелями типа АПвП, АПвВ и аналогичными, имеет алюминиевые токопроводящие жилы и гарантирует герметичность, электрическую безопасность и долговечность соединения.

Назначение и область применения

Муфта 1ПСТ-10-800 КВТ 10кВ используется для создания надёжного электрического соединения между двумя участками одножильного кабеля с изоляцией из сшитого полиэтилена. Подходит для прокладки в кабельных каналах, колодцах, тоннелях, на воздушных опорах и внутри помещений. Часто применяется в энергообъектах: подстанциях, распределительных пунктах, системах электроснабжения заводов, ЖКХ и транспорта. Установка возможна как на новых, так и на существующих линиях.

Технические характеристики

• Номинальное напряжение: 6/10 кВ
• Количество жил: одна
• Сечение токопроводящей жилы: 800 мм2
• Экранирование: концентрическое, медный проволочный экран
• Тип исполнения: термоусаживаемая
• Материал изоляции: пластик на основе галоген-free композиций
• Состав: галогенов (HF = Halogen Free)
• Производство по ТУ 3599-005-97284872-2015
• Соответствие: ГОСТ 34839-2022

Совместимость и монтаж

Муфта 1ПСТ-10-800 КВТ 10кВ совместима исключительно с кабелями, имеющими **алюминиевые** токопроводящие жилы. Не для меди! Совместимые типы кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г.

Для монтажа требуются:

• Пропановая горелка ПГ (КВТ) - для равномерного нагрева и усадки элементов;
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ);
• Инструменты для снятия внешней оболочки и полупроводящего экрана;
• Медные гильзы для опрессовки (входят в комплект);
• Специальный герметик для подмотки болтовых соединителей.

Комплект рассчитан на монтаж трёх фаз - один комплект содержит три муфты. Для кабелей с броней из стали или алюминия требуется дополнительный комплект заземления КМПБ, который закрепляет экран и броню к корпусу муфты.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для высоковольтных соединений.
• Не содержит галогенов - при возгорании не выделяет токсичных паров, что важно для замкнутых пространств.
• Работает в температурном режиме от –50C до +90C.
• Степень защиты IP67 - полностью защищена от пыли и временного погружения в воду.

Преимущества

• Трубки выравнивания электрического поля обеспечивают равномерное распределение потенциала вокруг среза экрана - снижают риск пробоя.
• Термоплавкий клей внутри защитного кожуха создаёт плотную герметичную seal после усадки - предотвращает попадание влаги.
• Восстановление экрана выполняется алюминиевой лентой + медным перемычным проводом - сохраняет целостность электромагнитного экранирования.
• Универсальность: можно применять как гильзы под опрессовку, так и болтовые соединители - адаптация под условия .
• Высокая механическая прочность и химическая стойкость композитных материалов.

Ограничения применения

• Запрещено использование с кабелями на медных жилах - только алюминий!
• Не допускается монтаж при температуре ниже –15C без предварительного прогрева кабеля и окружающего воздуха.
• Обязательно соблюдение технологии усадки - перегрев или недогрев приводят к деформации или плохому контакту.
• Подлежит обязательному заземлению через КМПБ при наличии металлической брони - игнорирование увеличивает риск поражения током.
• Отгрузка - только кратно 3 штукам; единичная продажа невозможна.

Примеры использования

• Соединение двух участков кабеля АПвП2г в кабельной камере подстанции.
• Ремонт поврежденного участка линии 10 кВ в районе промзоны с частыми осадками.
• Монтаж ответвлений от основной трассы к цеховым распределительным пунктам.
• Замена старой муфты в условиях повышенной влажности - благодаря IP67 и HF-материалам срок службы увеличен.

Практические советы

• Перед монтажом обязательно проверьте сечение и материал жилы кабеля - неверный выбор приведёт к отказу.
• При работе с болтовыми соединителями всегда подматывайте герметик - он не просто уплотняет, но и выравнивает поле.
• Нагревайте муфту равномерно, начиная с середины, двигаясь к краям - чтобы избежать пузырей и неравномерной усадки.
• Не экономьте на инструменте: качественная горелка и правильный набор для срыва головок значительно снижают риск брака.
• Храните муфту в сухом месте при t° от +5C до +30C - переохлаждение делает материалы хрупкими.
• Проверяйте наличие всех деталей перед началом работ - особенно гильзы, ленты и перемычки.
