Муфта соединительная 1ПСТ 10 300/400-Б с болт. наконечниками (компл. из 3шт.) | 57818 КВТ

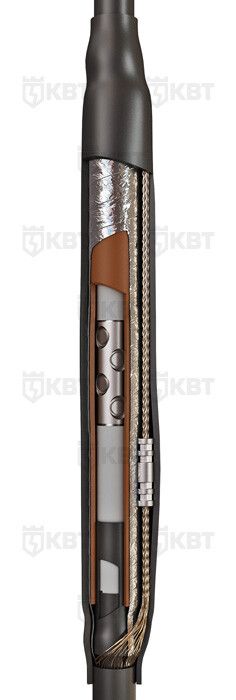

Муфта кабельная соединительная 1ПСТ-10-300/400-Б с болтовыми соединителями (комплект из 3 штук) от КВТ предназначена для надёжного соединения одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 6–10 кВ. Комплект включает три единицы - одну на каждую фазу - и оснащён болтовыми соединителями, что делает её удобной для монтажа в условиях . Муфта применяется там, где важны герметичность, долговечность и безопасность высоковольтных соединений.

Назначение и область применения

Муфта 1ПСТ-10-300/400-Б используется исключительно для соединения одножильных кабелей с изоляцией из сшитого полиэтилена и концентрическим медным экраном. Подходит для кабелей типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, а также аналогов с алюминиевыми жилами. Установка возможна в закрытых помещениях, колодцах, каналах, тоннелях и других средах, где требуется защита от внешних воздействий. Не предназначен для прямого подземного монтажа без дополнительной защиты корпуса.

Технические характеристики

• Номинальное напряжение: 6/10 кВ
• Номинальное сечение проводника: 300–400 мм2
• Количество жил: одна (для каждой фазы)
• Тип изоляции: сшитый полиэтилен
• Экранирование: концентрическое, медное
• Материал корпуса: негорючий термопластик
• Состав: безгалогеновый (HF = Halogen Free)
• Рабочий температурный диапазон: от –50 C до +50 C
• Тип монтажа: термоусадка
• Подключение: болтовое (в комплекте)
• Цвет: черный

Совместимость и монтаж

Муфта 1ПСТ-10-300/400-Б совместима только с кабелями, указанными в документации. Для монтажа необходимы:

• Пропановая горелка ПГ (например, КВТ)
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ)
• Инструменты для снятия внешней оболочки и полупроводящего экрана

Процедура включает подготовку кабеля, надевание элементов муфты, нагрев термоусаживающихся деталей и затяжку болтов. Особое внимание - качественной зачистке экрана перед установкой трубок выравнивания напряжённости. После сборки термоплавкий клей внутри защитного кожуха создаёт полностью герметичное соединение.

Обращайте внимание: муфта поставляется **в комплекте из трёх штук** - одна на фазу. Отгрузка происходит только целыми комплектами. Не допускается использование одной муфты для нескольких фаз.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Выполняется по ТУ 3599-005-97284872-2015
• Все полимерные материалы не содержат галогенов - снижают риск образования токсичных газов при возгорании
• Защита IP67 достигается благодаря герметизации клеем и термоусадке

Преимущества

• Болтовые соединители обеспечивают механическую прочность и доступность обслуживания - можно проверить контакт без демонтажа всей муфты
• Трубки выравнивания электрического поля предотвращают локальные перепады потенциала, повышая срок службы соединения
• Герметизация с помощью термоплавкого клея исключает попадание влаги даже при длительном контакте с почвенными водами
• Алюминиевые ленты и перемычки позволяют эффективно восстанавливать экран, сохраняя единый потенциал
• Заполнение пустот между болтом и соединителем специальным герметиком улучшает электрическую однородность
• Компоненты изготовлены из высококачественных композитных материалов, устойчивых к старению и химическим воздействиям

Ограничения применения

• Не кабели с медными жилами большего сечения - максимальное 400 мм2; для 800 мм2 нужна другая модель (1ПСТ-10-800Б)
• Не рекомендовано применение на кабелях с броней из стали без дополнительного комплекта заземления КМПБ
• Требуется точное соблюдение технологии термоусадки - недогрев или перегрев приводят к деформации или растрескиванию
• Не предназначена для открытого монтажа на воздухе без защиты от УФ-излучения и механических ударов
• Не работает с многожильными кабелями - только одножильные

Примеры использования

• Соединение кабелей питания на подстанциях 6–10 кВ
• Ремонт участков кабельной линии в промышленных цехах
• Монтаж ответвлений в системах энергообеспечения объектов ЖКХ
• Устройство переходов через стеновые проходы в подземных коммуникациях
• Замена поврежденных секций в сетях тепловых пунктов и насосных станций

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - 300–400 мм2 - чтобы выбрать правильную муфту. Перегрузка вызывает перегрев.
• Используйте только оригинальные инструменты КВТ: НМБ-6 для срыва болтов и ПГ для равномерного прогрева. Самодельные решения нарушают герметичность.
• На кабеле с броней всегда устанавливайте комплект заземления КМПБ - он обязательный для безопасности.
• Проверьте наличие всех компонентов в комплекте: три термоусаживаемых корпуса, три болтовых соединителя, три пары гильз, лента, клей, герметик и инструкцию.
• Не экономьте время на зачистке экрана - любые следы полупроводника вне зоны соединения увеличивают риск пробоя.
• После монтажа проведите тест на сопротивление изоляции - это гарантирует работоспособность до первого ввода в эксплуатацию.
