Муфта кабельная концевая 1кВ ККТ-3 нг-LS КВТ 82601

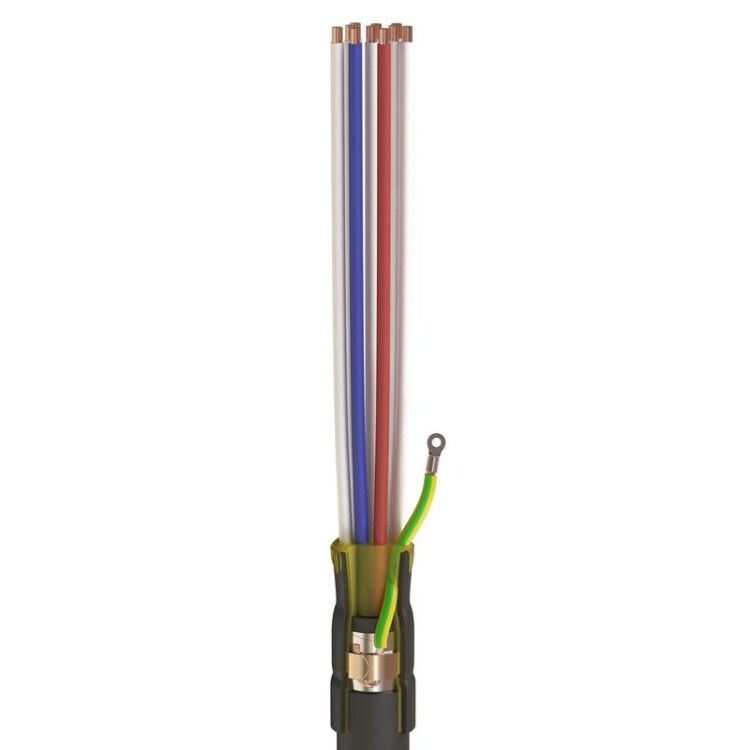

Муфта кабельная концевая 1 кВ ККТ-3 нг-LS для кабеля КВТ - это термоусаживаемый элемент для надежного оконцевания контрольных кабелей с изоляцией из ПВХ, работающих на напряжении до 1 кВ. Продукт предназначен для внутренней установки, совместим с кабелями типа КВВГ, КВВГнг-LS и аналогичными, имеет черный цвет и выполнен из галоген-free полиолефина. Артикул 82601 соответствует серийному исполнению КВТ.

Назначение и область применения

Муфта кабельная концевая 1 кВ ККТ-3 нг-LS для кабеля КВТ применяется для защиты и герметизации концов контрольных кабелей при завершении электромонтажных работ. Подходит для кабелей с пластиковой изоляцией, как с броней, так и без неё. Устанавливается исключительно внутри помещений - не предназначена для открытого воздуха или повышенной влажности вне защищённых корпусов. Обеспечивает механическую прочность и электроизоляцию на участках, где кабель заканчивается или подключается к оборудованию.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 0,75–10 мм2
• Диаметр кабеля: до 10 мм (по внешнему диаметру)
• Количество жил: до 37
• Тип монтажа: термоусадка - нагрев феном для плотного облегания
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал: полиолефин, безгалогеновый (HF=Free)
• Цвет: чёрный
• Комплектация: без болтовых наконечников - требуется самостоятельная подготовка контактов
• Стандарты: соответствие ГОСТ 34839-2022, выпуск по ТУ 3599-061-97284872-2014

Совместимость и монтаж

Муфта кабельная концевая 1 кВ ККТ-3 нг-LS для кабеля КВТ совместима со следующими типами кабелей: КВВГ, КВВГЭ, КВВГнг, КВВГнг-LS, АКВВГ, КВББШВ, КВВБ. Диаметр кабеля не должен превышать 10 мм - важно проверить этот параметр перед покупкой. Монтаж выполняется путём равномерного прогрева термоусадочных трубок тепловым феном. На этапе нагрева активируется термоплавкий клей в основании муфты - он заполняет микрозазоры и создаёт герметичный слой. Для кабелей с металлической бронью предусмотрена непаянная система заземления: роликовая пружина обеспечивает контакт с оплеткой, а изолированный проводник позволяет подсоединить её к шине заземления.

Безопасность и стандарты

Муфта кабельная концевая 1 кВ ККТ-3 нг-LS для кабеля КВТ изготовлена из материалов, не выделяющих токсичных газов при горении - HF (halogen free) требованию. Это снижает риск образования едких паров при возгорании, что особенно важно в помещениях с высокой плотностью людей. Сертифицирована согласно ГОСТ 34839-2022, регламентирующему безопасность концевых муфт для контрольных кабелей. Температурный диапазон работы (-50…+50 C) гарантирует сохранение свойств даже в холодных цехах или неотапливаемых помещениях зимой.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею - предотвращает попадание влаги и пыли
• Универсальная форма - одна муфта работает с широким спектром кабелей одного диаметра
• Не содержит галогенов - экологически безопасна при аварийном перегреве
• Простой монтаж - не требует сварки, пайки или специнструментов кроме фена
• Устойчивость к воздействию окружающей среды - материалы не стареют под действием света и колебаний температуры в рамках допустимого диапазона

Ограничения применения

• Не наружная установка - не рассчитана на длительное UV-облучение или осадки
• Запрещено использование с кабелями диаметром более 10 мм - возможен недостаточный контакт и потеря герметичности
• Не включает болтовые наконечники - необходимо заранее подготовить контакты самостоятельно
• Подходит только для кабелей с ПВХ-изоляцией - несовместима с силовыми кабелями с бумажной или XLPE-изоляцией
• Требуется источник тепла (термофен) - невозможен монтаж без него

Примеры использования

Муфта кабельная концевая 1 кВ ККТ-3 нг-LS для кабеля КВТ часто применяется в:

• промышленных автоматизациях - оконцевание кабелей управления станками, роботов, конвейеров
• системах сигнализации и безопасности - защита концов кабелей от пожарных, видеонаблюдения, систем доступа
• энергообеспечении объектов - завершение контрольных линий в распределительных щитах, подстанциях, насосных станциях
• медицинских учреждениях - там, где важна низкая токсичность материалов при повреждении изоляции

Практические советы

• Перед монтажом обязательно удалите броню и экран, чтобы они не задевали термоусадочные элементы - это предотвратит пробой
• Проверьте внешний диаметр кабеля точным измерением - даже 1 мм лишнего может нарушить герметичность
• Используйте термофен с контролируемой температурой - слишком высокая температура деформирует материал
• Для кабелей с броней всегда используйте роликовую пружину и подводящий проводник - игнорирование этого шага делает заземление некачественным
• Храните муфты в сухом месте при комнатной температуре - замораживание или перегрев до монтажа снижают эластичность материала
