Муфта кабельная концевая 1кВ ККТ-1 нг-LS КВТ 82599

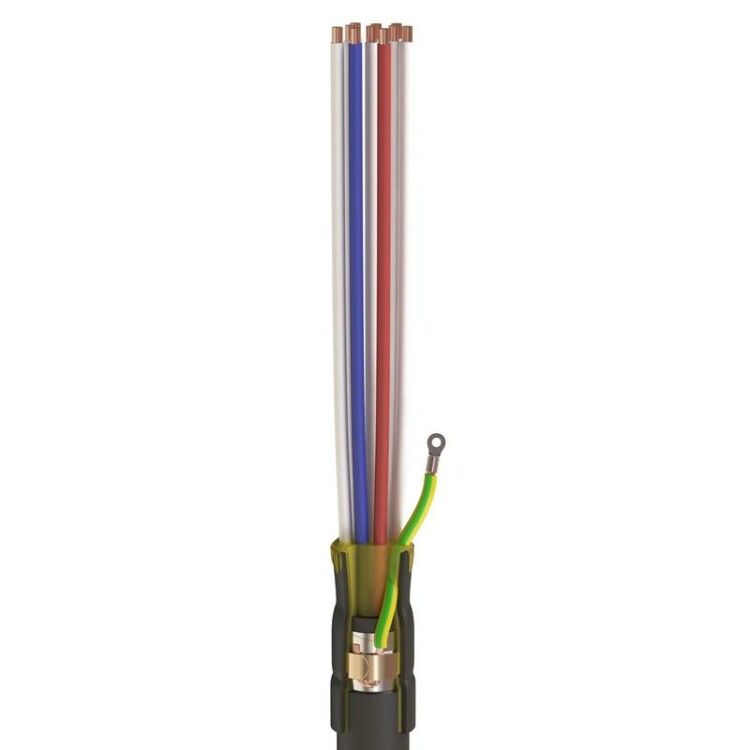

Муфта кабельная концевая 1 кВ ККТ-1 нг-LS КВТ - это термоусаживаемый элемент для надежного оконцевания контрольных кабелей с изоляцией из ПВХ, рассчитанных на напряжение до 1 кВ. Применяется исключительно внутри помещений, совместим с кабелями различных типов и диаметрами, обеспечивает герметичность и безопасное заземление при наличии брони.

Назначение и область применения

Муфта кабельная концевая 1 кВ ККТ-1 нг-LS КВТ предназначена для завершения контрольных кабелей - то есть создания защищённого и герметичного конца кабеля перед подключением к оборудованию, щитам или устройствам управления. Подходит для кабелей с пластиковой изоляцией, как с броней, так и без неё. Установка возможна только во внутренних помещениях, где отсутствуют воздействия атмосферных осадков и прямого солнечного света.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 0,75–10 мм2
• Диаметр кабеля: до 10 мм (по внешнему диаметру)
• Количество жил: до 37
• Тип монтажа: термоусадка (нагрев феном)
• Материал корпуса: полиолефин, безгалогеновый (HF=Free)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Комплектация: без болтовых наконечников
• Заземление: непаянная система с роликовой пружиной и изолированным проводником (для кабелей с броней)
• Клей: термоплавкий, расположен в основании муфты для герметизации

Совместимость и монтаж

Муфта ККТ-1 нг-LS КВТ совместима со следующими типами кабелей: КВВГ, КВВГЭ, КВВГнг, КВВГнг-LS, АКВВГ, КВББШВ, КВВБ. Диаметр кабеля не должен превышать 10 мм - важно проверить этот параметр перед установкой. Монтаж выполняется путём нагрева термоусадочных трубок строительным феном. После нагрева материал сжимается, плотно облегая кабель, а термоплавкий клей вытекает и заполняет все микрозазоры, образуя герметичный слой. Для кабелей с металлической броней предусмотрена система заземления без пайки - достаточно закрепить роликовую пружину на броне и подсоединить проводник к шине заземления.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Произведено по ТУ 3599-061-97284872-2014
• Материалы не содержат галогенов - при возгорании не выделяют токсичных газов
• Стойкость к УФ-излучению позволяет использовать изделие даже при краткосрочном воздействии света во время монтажа

Преимущества

• Универсальная конструкция - одна муфта подходит для большинства контрольных кабелей с подходящим диаметром
• Высокая степень герметизации благодаря термоплавкому клею
• Непаянная система заземления снижает риск повреждения брони и ускоряет монтаж
• Отсутствие галогенов делает продукт экологически безопаснее при аварийных ситуациях
• Устойчивость к широкому диапазону температур гарантирует работу в холодных цехах и теплых помещениях

Ограничения применения

• Не допускается использование на открытом воздухе - отсутствует защита от влаги и механических нагрузок вне помещения
• Не подходит для силовых кабелей с сечением более 10 мм2
• Не содержит болтовых наконечников - необходимо подготовить их самостоятельно при необходимости
• Требуется источник тепла (строительный фен) для монтажа - нельзя установить без него
• Не рекомендовано применение на кабелях с диаметром свыше 10 мм - возможен недостаточный контакт и потеря герметичности

Примеры использования

• Оконцевание кабелей КВВГнг-LS в распределительных щитах заводских автоматизированных линий
• Подключение контрольных кабелей от датчиков к системам управления в HVAC-системах
• Завершение бронированных кабелей КВББШВ в технологических помещениях с высокой вибрацией
• Монтаж в электрощитовых комнатах объектов ЖКХ, больниц и школ

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля - он должен быть ≤10 мм. Если кабель слишком толстый - выберите другую модель.
• При работе с бронированным кабелем убедитесь, что роликовая пружина плотно прижата к броне - это гарантирует надёжное заземление.
• Нагревайте муфту равномерно, начиная с середины и двигаясь к концам - так предотвращаются перегрев и деформация.
• Не используйте открытый пламя - только термофен с регулируемой температурой.
• Храните муфту в сухом месте, избегая длительного воздействия прямого солнечного света - хотя материалы устойчивы к УФ, долгое воздействие может изменить цвет и эластичность.
• Если требуется подключение к клеммной колодке - заранее подготовьте медные наконечники нужного типа и размера.
