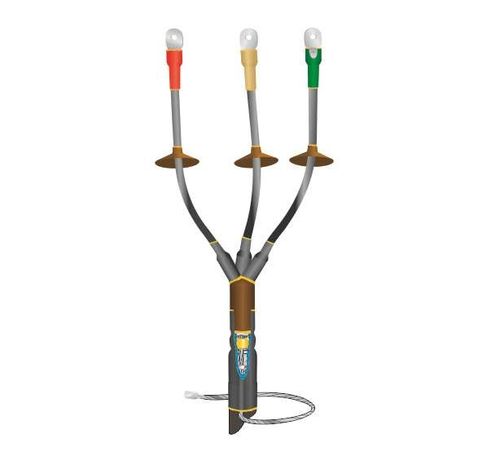

Муфта кабельная наружн. установки 1кВ 1КНТпнг-LS-3х(16-25) без наконечн. Нева-Транс Комплект 22040049 Нева Транс

Муфта кабельная 1 кВ 1КНТпнг-LS-3х(16-25) от Нева-Транс Комплект - это концевая термоусаживаемая муфта для защиты и изоляции трёхжильных силовых кабелей сечением 16–25 мм2, предназначенная для наружной установки. Подходит для кабелей с бумажной или пластмассовой изоляцией, с броней или без неё, работает в суровых климатических условиях.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпнг-LS-3х(16-25) используется для оконцевания трёхжильных силовых кабелей на напряжение до 1 кВ. Применяется там, где требуется герметичная и долговечная изоляция конца кабеля - например, на опорах ЛЭП, в распределительных устройствах, на выходах кабеля из зданий, на мачтах и других открытых участках. Особенно актуальна в регионах с холодным климатом и повышенной влажностью.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2
• Количество жил: 3
• Тип исполнения: концевая, наружной установки
• Марка: 1КНТпнг-LS
• Способ монтажа: термоусадка
• Материал: полимерный композит
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита от внешних факторов: устойчивость к УФ-излучению, атмосферным осадкам, механическим нагрузкам
• Наличие защитного покрова: да, с возможностью работы на кабелях с броней
• Наконечники: отсутствуют - требуются самостоятельная подготовка и установка

Совместимость и монтаж

Муфта 1КНТпнг-LS-3х(16-25) совместима с кабелями типа АСБ, ААБл, ВВГ, NYM и аналогичными, имеющими бумажную или полиэтиленовую изоляцию. Для монтажа необходимо:

• Выполнить разделку кабеля по рекомендациям производителя;
• Подготовить место соединения - удалить влагу, грязь, обезжирить поверхность;
• Надеть все элементы муфты в правильном порядке (по инструкции);
• Равномерно прогреть термоусадочные трубки с помощью газовой горелки или высокотемпературного фена (температура нагрева - около 120–150 C);
• Закрепить заземляющий провод: для кабелей с бумажной изоляцией - через пружину и терку; для бронированных - пайкой к бронелентам.

Не допускается использование муфты на кабелях с сечением менее 16 мм2 или более 25 мм2 - это нарушит герметичность и прочность изоляции.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы: нг-LS - не поддерживают горение, снижают дымо- и газовыделение при возгорании
• Прошла независимые испытания на пожаробезопасность и соответствие госстандартам РФ
• Степень защиты IP67 - защищена от пыли и временного погружения в воду

Преимущества

• Высокая надёжность в условиях перепадов температур и влажности
• Устойчивость к ультрафиолету - не хрупнет и не трескается на солнце
• Экологическая безопасность: материалы не выделяют токсичных веществ даже при повышении температуры
• Компактная форма - удобна для установки в ограниченных пространствах
• Жильные изоляторы увеличивают длину пути утечки тока - снижают риск пробоя
• Универсальность: подходит как для кабелей с броней, так и без неё

Ограничения применения

• Не применяется внутри помещений с принудительной вентиляцией и высокой концентрацией паров растворителей - материал может деформироваться
• Не предназначена для подземной прокладки - не имеет усиленной гидроизоляции для длительного контакта с грунтом
• Требует точного соблюдения технологии термоусадки - некорректный нагрев приведёт к образованию воздушных пузырей и потере герметичности
• Не содержит наконечников - их необходимо приобрести и смонтировать отдельно
• Не подходит для кабелей с алюминиевой жилой меньшего сечения - возможен недостаточный контакт

Примеры использования

• Оконцевание кабеля АСБ 3×25 на опоре ЛЭП
• Завершение кабеля ВВГнг-LS 3×16 на выходе из распределительного щита на улице
• Монтаж на мачтовой установке для питания светильников в парке
• Завершение кабеля перед подключением к трансформатору на открытом воздухе

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 16–25 мм2 - используйте штангенциркуль для точного замера
• Обязательно просушите кабель перед установкой - влага под термоусадкой вызывает коррозию и пробои
• Нагревайте равномерно, начиная с центра муфты и двигаясь к краям - это предотвращает складки и вздутия
• Для кабелей с бумажной изоляцией обязательно используйте пружину и терку для заземления - игнорирование этого шага нарушает защиту от поражения током
• Храните муфту в сухом месте при температуре от –10 C до +30 C - переохлаждение делает полимер хрупким
• Проверяйте наличие всех деталей в комплекте: три жильные изоляции, два корпуса, один заземляющий элемент, набор термоусадочных трубок - отсутствие одного элемента делает монтаж невозможным
