Муфта кабельная наружной установки 1кВ 1КНТпНнг-LS-3х(16-25) с болтовыми наконечниками Нева-Транс 22040057 Нева Транс

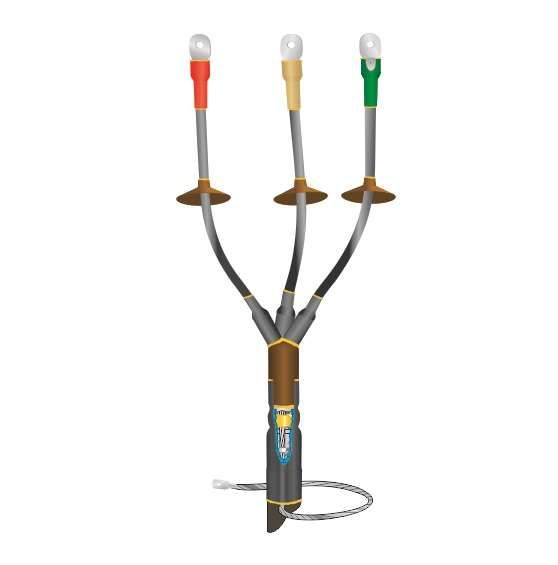

Муфта кабельная 1 кВ 1КНТпНнг-LS-3х(16-25) с болтовыми наконечниками от Нева-Транс Комплект - это концевая термоусаживаемая муфта для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 16–25 мм2. Подходит для открытой установки, включая мачтовые и внешние условия, обеспечивает надёжную изоляцию и соответствие нормам пожаробезопасности.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпНнг-LS-3х(16-25) с болтовыми наконечниками используется для завершения трёхжильных силовых кабелей с бумажной или пластиковой изоляцией, с броней или без неё, на напряжение до 1 кВ. Применяется там, где требуется защищённый выход кабеля - на опорах ЛЭП, в распределительных устройствах, на столбах, в местах перехода кабеля из в воздушную линию или к оборудованию.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2
• Количество жил: 3
• Тип муфты: концевая, термоусаживаемая
• Материал корпуса: полимер
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от внешних факторов: устойчивость к УФ-излучению, атмосферным осадкам, влажности до 98%
• Наличие болтовых наконечников: да, для соединения с оборудованием
• Заземление: предусмотрено крепление к броне (пайкой) и к металлической оболочке (пружиной с теркой)

Совместимость и монтаж

Муфта кабельная 1 кВ 1КНТпНнг-LS-3х(16-25) с болтовыми наконечниками совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными, имеющими сечение 16–25 мм2 и три жилы. Для монтажа требуются:

• Правильно выполненная разделка кабеля (длина изоляционного участка должна соответствовать указаниям в инструкции)
• Термофен или газовая горелка для равномерного нагрева термоусадочных элементов
• Инструменты для затяжки болтовых наконечников (ключи подходящих размеров)
• Обязательно соблюдать порядок сборки: сначала одеть цилиндры, затем термоусадочные трубки, после чего прогревать от центра к краям

Не допускается использование муфты на кабелях с другим числом жил или сечением вне диапазона 16–25 мм2 - это снижает герметичность и прочность изоляции.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS обеспечивают самозагашение пламени и минимальное выделение дыма/газов при возгорании
• Прошла независимые испытания на пожарную безопасность и электроизоляцию
• Сертифицирована Росстандартом

Преимущества

• Высокая механическая и электрическая прочность благодаря многослойной полимерной конструкции
• Стойкость к перепадам температур и влаге - годится для сурового климата
• Увеличенная длина пути утечки за счёт жильных изоляторов - повышает отказоустойчивость
• Встроенные болтовые наконечники исключают необходимость самостоятельного монтажа контактных деталей
• Экологически безопасный материал - не содержит хлора и тяжёлых металлов
• Поддерживает долгий срок службы даже при постоянном воздействии солнца и дождя

Ограничения применения

• Не применяется для кабелей сечением менее 16 мм2 или более 25 мм2 - риск недостаточного контакта или перегрузки
• Не предназначен для внутренней установки в замкнутых помещениях без вентиляции - хотя и не запрещено, но рекомендовано использовать другие типы муфт для закрытых шкафов
• Требуется точное соблюдение технологии термоусадки; неквалифицированный монтаж может вызвать деформацию или микротрещины
• Не подходит для кабелей с алюминиевой броней - крепление заземления через пайку возможно только к медной броне

Примеры использования

• Оконцование кабеля АСБ 3×25 перед подключением к трансформатору на опоре ЛЭП
• Завершение кабеля ВВГнг-LS 3×16 на выходе из кабельной канализации в распределительный щит
• Монтаж на мачте для питания светового оборудования в условиях повышенной влажности
• Переход от underground-кабеля к воздушному вводу в промышленное здание

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 16–25 мм2 - используйте штангенциркуль
• При использовании термофена двигайтесь медленно, чтобы избежать перегрева одного участка - лучше несколько проходов снизу вверх
• После усадки внимательно осмотрите все швы: они должны быть плотными, без пузырей и вздутостей
• Болтовые наконечники затягивайте усилием, указанном в документации к оборудованию - переусердствовать нельзя
• Хранить муфту следует в сухом месте при температуре от −10 C до +30 C - длительное хранение при минусовых температурах может сделать полимер хрупким
• На объектах с частыми колебаниями температур (например, холодильные камеры) дополнительно контролируйте состояние муфты каждые 6 месяцев
