Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбНнг-LS-3х(16-25) с болт. наконечн. Нева-Транс Комплект 22040077 Нева Транс

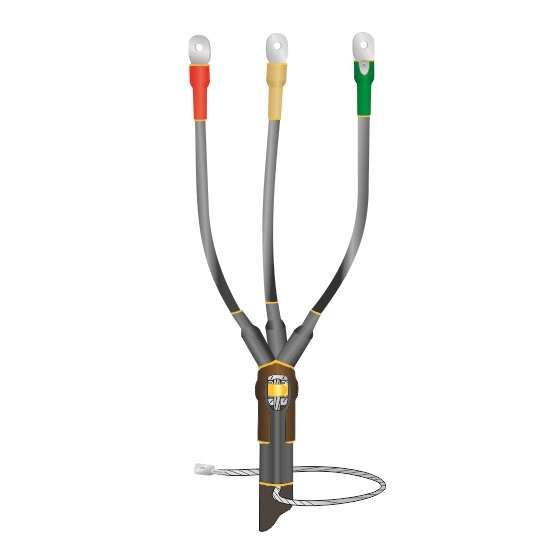

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-3х(16-25) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных бронированных кабелей сечением 16–25 мм2 на напряжение до 1 кВ. Подходит для внутренних и наружных installations, обеспечивая надёжную изоляцию, заземление и противопожарную защиту.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-3х(16-25) с болтовыми наконечниками используется для завершения трёхжильных силовых кабелей с пластмассовой изоляцией и металлической броней. Применяется там, где требуется надёжный выход кабеля в распределительное устройство, щит, трансформатор или оборудование. Подходит для установки как внутри зданий (в том числе во влажных помещениях), так и на открытом воздухе - в условиях перепадов температур, влаги и ультрафиолетового излучения.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2
• Количество жил: 3
• Тип исполнения: термоусадочная
• Материал корпуса: полимер
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Наличие защитного покрова: да, с броневой лентой
• Заземление: через пружину постоянного давления и терку
• Наконечники: болтовые, уже установлены
• Горючесть: материал нг-LS - не поддерживают горение, с низким дымо- и газовыделением

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-3х(16-25) с болтовыми наконечниками совместима с кабелями типа ВВБ, АВВБ, ВБШв, АВБШв и аналогичными с броней и пластмассовой изоляцией. Для монтажа необходимо:

• Выполнить разделку кабеля согласно чертежу производителя;
• Подготовить жилы - зачистить, запаять или закрепить болтовыми наконечниками (они уже встроены);
• Надеть термоусадочные элементы;
• Равномерно прогреть поверхность горелкой или феном (температура ~150–200 C) до плотного обтягивания;
• Зафиксировать заземление: пружина автоматически создаёт контакт с броней, дополнительно используйте терку для усиленного соединения.

Не требует клея, сварки или сложных инструментов. Процедура занимает 10–15 минут при наличии опыта.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Сертифицирована по требованиям пожарной безопасности РФ
• Материалы класса нг-LS: не распространяют пламя, минимизируют выделение ядовитых газов и дыма при нагреве
• Экологическая безопасность: не содержит хлора, свинца и других токсичных веществ

Преимущества

• Готовые болтовые наконечники исключают необходимость самостоятельной установки контактов
• Автоматическое заземление через пружину снижает риск плохого контакта
• Полимерная конструкция устойчива к УФ-излучению, влаге, перепадам температур
• Низкая теплопроводность материала предотвращает перегрев в точках соединения
• Один тип муфты обслуживает два сечения (16 и 25 мм2) - экономия на запасах
• Надёжная герметизация за счёт равномерной термоусадки

Ограничения применения

• Не кабели с бумажной изоляцией или маслонаполненные
• Не рекомендовано использовать в местах с постоянным механическим воздействием (например, в движущихся участках кабельных трасс)
• Требуется соблюдение минимального радиуса изгиба кабеля перед монтажом - иначе повреждается броня
• Не допускается использование при температуре ниже –50 C - возможна потеря эластичности полимера
• Не заменяет полноценную кабельную ответвительную муфту - только для концевого оконцевания

Примеры использования

• Оконцовка кабеля ВВБ 3×25 на входе в распределительный шкаф на промышленном объекте
• Подключение бронированного кабеля АВВБ 3×16 к трансформатору на открытой подстанции
• Завершение кабельной линии в цеху с повышенной влажностью (например, на пищевом предприятии)
• Монтаж в подземных колодцах, где есть риск попадания воды и пыли

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 16–25 мм2. Не используйте для меньших или больших значений!
• Обязательно удалите все острые кромки брони после разделки - они могут пробить термоусадку
• При работе в холодную погоду (ближе к –50 C) согрейте муфту в помещении хотя бы 30 минут до начала работ
• Проверяйте степень усадки: все элементы должны полностью облегать кабель без пузырей и воздушных зазоров
• После монтажа проведите контрольное измерение сопротивления изоляции - особенно важно для наружных установок
• Храните муфту в сухом месте, избегая длительного прямого солнечного света даже до установки
