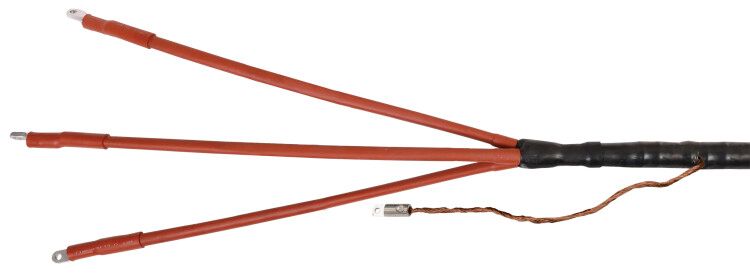

Муфта кабельная ПКВтп-10 3х300 с/н ПВХ/СПЭ изоляция | UZM-XLK10-VN3-300S IEK

Муфта кабельная ПКВтп-10 3х300 с наконечником ПВХ/СПЭ изоляция - это термоусаживаемая концевая муфта от IEK, предназначенная для надёжного оконцевания трёхжильных силовых кабелей с сечением 300 мм2 и изоляцией из сшитого полиэтилена на напряжение 10 кВ. Артикул uzm-xlk10-vn3-300s обеспечивает герметичную и механически прочную защиту конца кабеля при внутренней установке.

Назначение и область применения

Муфта кабельная ПКВтп-10 3х300 используется для оконцевания кабелей с изоляцией из сшитого полиэтилена (СПЭ) и поливинилхлорида (ПВХ). Применяется исключительно во внутренних помещениях - в распределительных устройствах, камерах, трансформаторных подстанциях, кабельных каналах. Подходит для присоединения кабеля к оборудованию через болтовые наконечники: автоматические выключатели, рубильники, шины, трансформаторы. Не предназначена для наружной установки, подземного монтажа или участков с высокой влажностью вне помещений.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Сечение жил: 300 мм2
• Тип изделия: Концевая муфта
• Исполнение: Термоусаживаемая
• Способ монтажа: Нагрев с применением газовой горелки
• Материал корпуса: Полимер термоусаживаемый
• Тип кабеля: Одножильный (трёхжильный кабель в сборе)
• Наконечники: Болтовые, выполненные из меди с ПВХ-изоляцией
• Цвет: Чёрный
• Срок службы: 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Муфта ПКВтп-10 3х300 совместима с кабелями типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами. Кабель должен иметь одножильные токопроводящие жилы, без брони и металлического экрана. Для монтажа требуется предварительная подготовка конца кабеля: зачистка изоляции, удаление экранирующего слоя, фиксация наконечника болтом. После этого муфта надевается на кабель и равномерно нагревается газовой горелкой до усадки. Усадка должна происходить медленно, чтобы избежать перегрева и деформаций. Диаметр кабеля перед монтажом должен соответствовать заявленному сечению 300 мм2 - не допускается использование с меньшим или большим сечением.

Безопасность и стандарты

Муфта ПКВтп-10 3х300 соответствует требованиям ГОСТ 13781.0. Произведена из материалов, устойчивых к электроизоляционным нагрузкам и температурным колебаниям в пределах рабочего диапазона. Обеспечивает защиту от пробоя и утечек тока. Не содержит свинца и других токсичных компонентов. Работает в условиях, где отсутствует воздействие открытого пламени, химически активных сред и прямого солнечного света.

Преимущества

• Высокая степень герметизации благодаря равномерной термоусадке
• Стабильная электрическая изоляция даже при длительной нагрузке
• Встроенные болтовые наконечники снижают время монтажа и исключают необходимость дополнительных соединений
• Долгий срок службы - 30 лет - при правильном монтаже и эксплуатации
• Чёрный цвет материала повышает устойчивость к старению под действием UV-излучения внутри помещений

Ограничения применения

• Не применяется для кабелей с броней, металлической оболочкой или экраном
• Запрещён монтаж на открытом воздухе, в сырых местах, под землёй или в канализационных коллекторах
• Не подходит для кабелей с сечением менее 300 мм2 или более - возможна потеря герметичности
• Не рекомендовано использовать в помещениях с температурой выше +50 C или ниже –40 C
• Не предназначена для многожильных кабелей с раздельными жилами - только для цельных трёхжильных кабелей

Примеры использования

• Подключение кабеля от трансформатора к вводному устройству в цеховой распределительной камере
• Оконцевание кабеля ВВГ-1 3×300 перед подключением к шинопроводу в подстанции
• Формирование концов кабеля перед присоединением к автоматическому выключателю в ящике управления
• Ремонт или замена конца повреждённого кабеля в закрытой кабельной системе

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен точно соответствовать заявленному сечению 300 мм2. Отклонение +-5% допустимо, больше - недопустимо.
• Обязательно используйте газовую горелку с регулируемым пламенем. Не применяйте строительный фен - он не обеспечит достаточного тепла для равномерной усадки.
• После усадки осмотрите муфту: она должна плотно облегать кабель без пузырей, складок и разрывов. При наличии дефектов - заменить изделие.
• Болтовые наконечники уже установлены - не снимайте их. Затягивайте контакт с моментом, указанным в документации оборудования, к которому подключаете кабель.
• Храните муфту в сухом месте, при температуре от –15 C до +30 C. Не подвергайте воздействию прямого солнечного света даже в упаковке.
