Муфта мет.рукав в гладкой изоляции оплетке-коробка DN 12,IP66, М16х1,5 | T06014-16A DKC ДКС

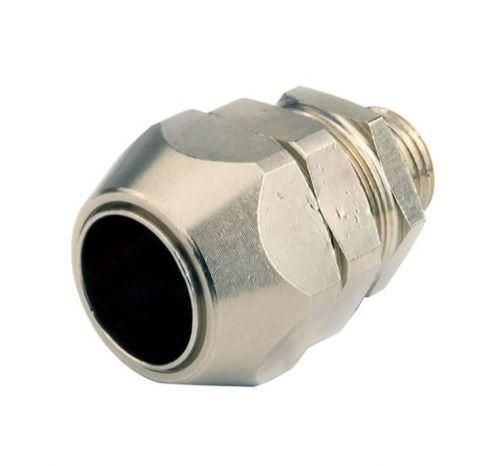

Муфта металлического рукава в гладкой изоляции в оплетке-коробке DN 12, IP66, М16х1,5 от DKC (ДКС) - это элемент для надежного ввода металлорукава в электрооборудование, обеспечивающий герметичность, механическую фиксацию и защиту от внешних воздействий. Артикул t06014-16a предназначен для работы с металлорукавами серии 607ETX.

Назначение и область применения

Муфта используется для безопасного вывода металлорукава с гладкой изоляцией внутрь электрических шкафов, распределительных коробок, панелей управления и другого оборудования. Она обеспечивает плотную посадку и жесткую фиксацию оплетки, предотвращая её выскальзывание, перегиб или повреждение при монтаже. Подходит для установки в условиях повышенной запыленности, влажности и наружных сред - например, на заводах, в цехах, на транспорте, в системах автоматизации.

Технические характеристики

• Номинальный диаметр: 12 мм - соответствует металлорукавам серии 607ETX
• Размер резьбы: M16×1,5 - стандартизированная метрическая резьба для подключения к корпусам и крышкам
• Материал корпуса: латунь с никелированным покрытием - устойчивость к коррозии, долговечность в агрессивных средах
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды; совместима с IP67 (кратковременное погружение)
• Температурный диапазон: от -40 C до +80 C - работает в экстремальных климатических условиях
• Конструкция: прямолинейная, с наружной резьбой - позволяет ввинчивать муфту прямо в резьбовое отверстие корпуса
• Цвет: серый - визуально отличается от пластиковых аналогов, удобна для идентификации

Совместимость и монтаж

Муфта предназначена исключительно для металлорукавов с гладкой изоляцией, таких как серия 607ETX. Не подходит для рукавов с плетеной или ребристой изоляцией. Установка выполняется путём вворачивания резьбы M16×1,5 в подготовленное отверстие в корпусе или распределительной коробке. Герметизация достигается за счет плотного прижатия оплетки к внутренним поверхностям муфты. По желанию можно использовать дополнительную гайку и уплотнительную прокладку (не входят в комплект) для усиления герметичности в ответственных участках.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP66, что гарантирует работу в условиях брызг, струй воды и пылевых нагрузок. Соответствие стандартам IEC 60529 и EN 60529 подтверждает надежность в промышленном применении. Латунь с никелевым покрытием не содержит свинца и соответствует RoHS.

Преимущества

• Двойная фиксация: одновременно зажимает оплетку и герметично закрывает входное отверстие
• Устойчивость к коррозии благодаря никелированному слою - продлевает срок службы в агрессивных средах
• Высокая прочность материала - латунь выдерживает значительные механические нагрузки
• Герметичность IP66/67 снижает риск замыканий и выхода из строя оборудования из-за влаги и пыли
• Простота монтажа: один шаг - вкрутить и затянуть

Ограничения применения

• Не применяется с металлорукавами других типов - только с гладкоизолированными (например, 607ETX)
• Не рассчитана на постоянное погружение в жидкости - IP67 допускает лишь временное воздействие
• Рабочая температура выше +80 C может деформировать изоляцию рукава, даже если сама муфта сохраняет целостность
• Не рекомендуется для использования в взрывоопасных зонах без дополнительной сертификации ATEX

Примеры использования

• Подключение проводов от датчиков и актуаторов к щитам управления на конвейерах
• Ввод кабелей в распределительные коробки на открытых площадках производства
• Защита коммуникаций в холодильных камерах и на тепловых пунктах
• Фиксация металлорукава в пультах управления станков с ЧПУ

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр металлорукава точно соответствовал 12 мм - иначе возникнет люфт или пережим
• Затягивайте муфту равномерно, без перекосов - иначе возможна деформация резьбы или трещины в латуни
• Если требуется максимальная герметичность, используйте уплотнительную прокладку (резиновую или силиконовую) и контр-гайку
• При работе в условиях частых вибраций - контролируйте состояние фиксации каждые 6–12 месяцев
• Артикул t06014-16a - единственный вариант в серии Cosmec с этой резьбой и диаметром - не путайте с другими моделями DKC
