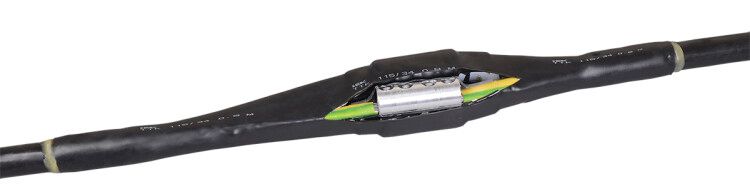

Комплект муфты соединительной ПСтт 4х16/25 с болтовыми гильзами ПВХ/СПЭ изоляция 1кВ IEK UZM-XLS1-VN4-1625S

Муфта ПСтт 4х16/25 с/г ПВХ/СПЭ изоляция 1кВ от IEK - соединительная термоусаживаемая муфта для надёжного соединения четырёхжильных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Подходит для прокладки в земле, кабельных каналах и трубах. Артикул uzm-xls1-vn4-1625s.

Назначение и область применения

Муфта ПСтт 4х16/25 с/г ПВХ/СПЭ изоляция 1кВ используется для герметичного соединения двух участков кабеля с ПВХ или СПЭ изоляцией. Применяется там, где требуется высокая механическая прочность и защита от влаги - например, при прокладке кабелей в грунте, подземных каналах или внутри труб. Подходит для кабелей типа АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогов. Не предназначен для бронированных или экранированных кабелей.

Технические характеристики

• Номинальное напряжение: 1 кВ - рассчитана на работу в сетях до 1000 В переменного и постоянного тока
• Количество жил: 4 - позволяет соединить четырёхжильный кабель
• Сечение проводника: 16/25 мм2 - совместима с кабелями, у которых жилы имеют сечение от 16 до 25 кв.мм
• Тип исполнения: термоусаживаемая - материал сужается при нагреве, обеспечивая плотную посадку
• Материал корпуса: полимер термоусаживаемый - безгалогенный, устойчив к старению и химическим воздействиям
• Цвет: чёрный - оптимизирован для наружной эксплуатации и маскировки
• Срок службы: 30 лет - долговечность при соблюдении условий монтажа и эксплуатации
• Состав: без галогенов - при возгорании не выделяет токсичных газов

Совместимость и монтаж

Муфта ПСтт 4х16/25 с/г ПВХ/СПЭ изоляция 1кВ требует использования болтовых гильз для соединения жил - они входят в комплект или приобретаются отдельно. Монтаж выполняется методом термоусадки: после сборки муфта равномерно прогревается тепловым феном, что вызывает её сужение и плотное прилегание к кабелю. Для правильной работы необходимо точно соблюдать длину зачистки изоляции и использовать только рекомендованные гильзы. Недостаточно прогреть - муфта не закроет все зоны; перегреть - повредить материал.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781. Безгалогенная конструкция снижает риск образования ядовитых веществ при температурном воздействии. Устройство не содержит свинца и других запрещённых компонентов. Работает в условиях, допускаемых для кабельных соединений в земле и замкнутых пространствах.

Преимущества

• Высокая степень защиты IP67 - предотвращает попадание пыли и воды даже при временном погружении
• Устойчивость к вибрациям и механическим нагрузкам благодаря плотному прилеганию
• Не требует специальных смазок или клеев - всё включено в состав материала
• Лёгкий вес и компактность - удобна для монтажа в труднодоступных местах
• Работает в широком диапазоне температур - от –50C до +90C

Ограничения применения

• Не применяется для бронированных кабелей - отсутствует усиленная защита от давления и механических повреждений
• Не подходит для кабелей с металлическими экранами - не предусмотрена система заземления экрана
• Требует точного соблюдения технологии термоусадки - ошибки монтажа снижают срок службы
• Не рекомендуется для открытой прокладки под прямыми солнечными лучами более 5 лет - возможна деградация полимера
• Запрещено использование в средах с постоянным контактом с минеральными маслами и растворителями

Примеры использования

• Соединение кабелей ВВГ-1 при ремонте подземной линии освещения
• Обход препятствия в кабельном канале - замена повреждённого участка
• Подключение распределительного щита к основной линии питания в частном доме
• Монтаж в колодцах, камерах и тоннелях - где важна герметичность и долговечность

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно попадать в диапазон 16–25 мм2. Кабель меньшего сечения не будет надёжно зажат, большего - не войдёт
• Используйте только болтовые гильзы, указанные производителем - другие могут не обеспечить нужный контакт
• Защитите место соединения от влаги во время подготовки - даже кратковременный контакт с водой перед усадкой снижает надёжность
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - так исключается образование воздушных пузырей
• После монтажа проверьте целостность усадки: поверхность должна быть гладкой, без трещин и вздутий
• Артикул uzm-xls1-vn4-1625s - сохраняйте его при заказе запасных элементов
