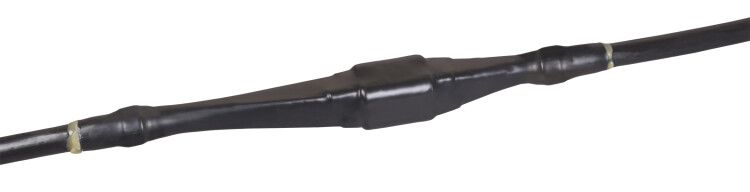

Муфта соединительная ПСттбэ 4х16/25 с гильзами; ППД ПВХ/СПЭ изоляция 1кВ ИЭК UZM-XLBS1-VN4-1625SZ IEK

Муфта кабельная соединительная ПСттбэ 4х16/25 с гильзами ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для надёжного соединения силовых кабелей с пластмассовой изоляцией и бронёй, обеспечивает герметичность, механическую прочность и срок службы до 30 лет. Артикул uzm-xlbs1-vn4-1625sz подходит для прокладки в земле, трубах и кабельных каналах.

Назначение и область применения

Муфта кабельная соединительная ПСттбэ 4х16/25 используется для соединения четырёхжильных силовых кабелей с изоляцией из ПВХ или СПЭ, имеющих броню или концентрический экранирующий слой. Применяется в сетях до 1 кВ постоянного и переменного тока. Подходит для монтажа в подземных условиях: в грунте, кабельных каналах, трубах. Также допускается использование внутри помещений. Совместима с кабелями типов: АВБбШв, ВБбШв, АВВБ, АВВБГ, ВВБ, ВВБГ, АПвБбШв, ПвБбШв, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналогов.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Сечение проводника: 16–25 мм2 (для каждой жилы)
• Тип исполнения: термоусаживаемая
• Тип наконечников: винтовые и болтовые гильзы
• Способ монтажа: нагрев с помощью тепловой пушки для усадки
• Экранирование: концентрическое металлическое
• Материал корпуса: полимер термоусаживаемый, безгалогенный
• Цвет: черный
• Срок службы: 30 лет
• Совместимость с изоляцией: бумажная и пластиковая (ПВХ/СПЭ)

Совместимость и монтаж

Муфта ПСттбэ 4х16/25 совместима с кабелями, имеющими одинаковое число жил и сечение 16–25 мм2. Для монтажа требуется термоусадочная пушка, набор инструментов для зачистки и опрессовки, а также комплект заземления, входящий в состав - он включает роликовый пружинный контакт для надёжного соединения с бронёй кабеля. Перед сборкой необходимо удалить внешнюю оболочку и экранирующую ленту, затем равномерно прогреть муфту, начиная с центральной части, чтобы избежать образования воздушных пузырей. Болтовые гильзы обеспечивают плотный контакт с жилами, винтовые - удобство многократного обслуживания.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0. Материалы изготовления не выделяют токсичных галогенов при перегреве, что повышает безопасность в закрытых помещениях. Конструкция обеспечивает высокую степень защиты IP67 после усадки - предотвращает попадание пыли и временные погружения в воду. Экранирующая система снижает влияние электромагнитных помех и гарантирует целостность заземления.

Преимущества

• Высокая герметичность благодаря однородному материалу термоусадки
• Устойчивость к влаге, химическим воздействиям и температурным колебаниям
• Заземление встроено - не требует дополнительных элементов
• Работает с двумя типами гильз: болтовые - для мощных нагрузок, винтовые - для частого обслуживания
• Не содержит галогенов - безопасна при возгорании
• Срок службы 30 лет - минимизирует необходимость замены

Ограничения применения

• Не для кабелей с масляной или бумагопергаментной изоляцией без доработки
• Требуется точное соблюдение минимального радиуса изгиба кабеля перед монтажом
• Не рекомендовано применение в местах с постоянным погружением в воду (не является погружной муфтой класса IP68)
• Температурный режим работы: от –50C до +90C; при более низких температурах возможна трудность усадки
• Не предназначен для соединения кабелей с сечением менее 16 мм2 или более 25 мм2

Примеры использования

• Подключение кабеля питания к насосной станции в подвале
• Соединение участков кабельной трассы между распределительными пунктами в городской сети
• Ремонт поврежденного участка кабеля в кабельном канале под дорогой
• Обустройство ответвлений на объектах ЖКХ, где важна долговечность и отсутствие обслуживания

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 16/25 мм2 - именно так указано в названии, и нельзя использовать её для 35 мм2 даже при “расширении” гильз
• При работе в холодную погоду согрейте муфту в помещении хотя бы 1–2 часа до начала работ
• Не используйте открытый пламя - только фен для термоусадки, чтобы не повредить полимер
• Проверяйте качество заземления: роликовый контакт должен плотно прилегать к броне без люфта
• После усадки осмотрите поверхность: она должна быть гладкой, без вздутий и трещин
• Артикул uzm-xlbs1-vn4-1625sz - единственный вариант этой модели от IEK, другие номера не подходят
