Муфта соединительная 4РСТ-1-10/25-Б с болт. наконечниками | 72906 КВТ

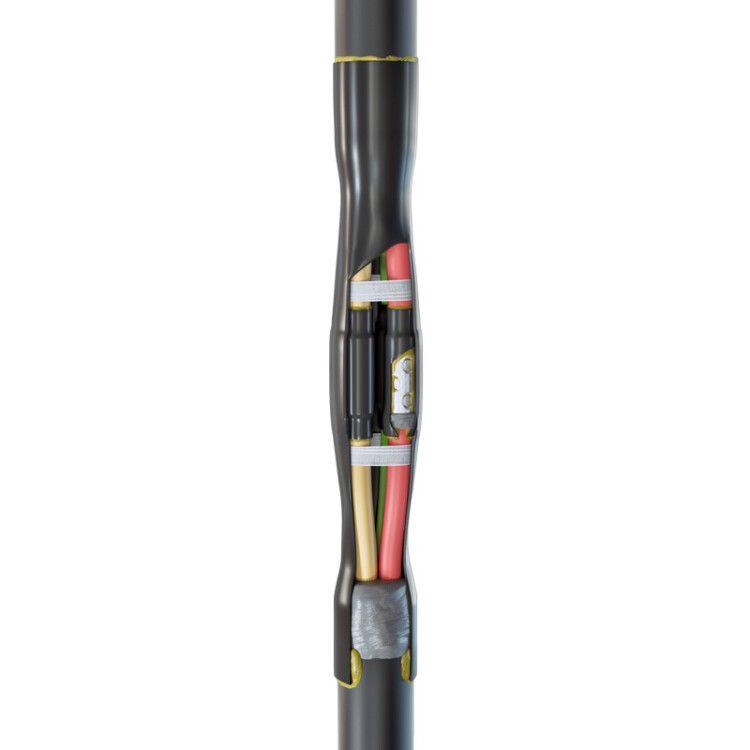

Муфта кабельная соединительная 1 кВ 4РСТ-1-10/25 (Б) от КВТ предназначена для надёжного и герметичного соединения четырёхжильных кабелей с резиновой изоляцией на напряжение до 1 кВ. Муфта выполнена в виде термоусаживаемой конструкции с винтовыми соединителями и применяется там, где важна устойчивость к влаге, механическим нагрузкам и перепадам температур.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 4РСТ-1-10/25 (Б) используется для соединения небронированных кабелей с резиновой изоляцией, работающих на напряжение до 1 кВ. Подходит для кабелей типов КГ, КПГ и их аналогов. Применяется в условиях повышенной влажности, на открытых участках трасс, в траншейных и шахтных системах, а также внутри помещений. Особенно эффективна там, где требуется высокая степень защиты от внешних воздействий и долговременная герметизация соединения.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное сечение проводника: 10–25 мм2
• Тип изделия: соединительная муфта
• Способ монтажа: термоусадка
• Тип подключения: винтовой
• Материал корпуса: негорючий термопластик
• Материал изоляции: резина
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Состав: безгалогеновый (HF = Halogen Free)
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта совместима исключительно с кабелями без брони и с резиновой изоляцией. Для установки требуются:

• Пропановая горелка ПГ (например, КВТ) - для равномерного нагрева и усадки всех элементов;
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ) - чтобы правильно затянуть винтовые соединители;
• Необходимо соблюдать минимальную длину разделки жил - она должна соответствовать длине изолирующей манжеты.

Перед сборкой все жилы должны быть зачищены, а корень разделки предварительно намотан гидроизоляционным герметиком - он снижает влияние вибраций и деформаций. После прогрева термоплавкий клей заполняет зазоры, образуя сплошную герметичную прослойку между кабелем и кожухом. Установленная муфта не требует последующего обслуживания.

Безопасность и стандарты

Муфта кабельная соединительная 1 кВ 4РСТ-1-10/25 (Б) изготовлена по ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не выделяют токсичных галогенных веществ при повышении температуры, что делает её безопасной для закрытых и людных объектов. Конструкция рассчитана на работу в широком температурном диапазоне, включая экстремально низкие значения - до –50 C.

Преимущества

• Высокая герметичность благодаря двухслойному термоплавкому клею - на манжетах и кожухе одновременно.
• Армированная оболочка усиливает механическую прочность и защищает от ударов и давления.
• Универсальность: можно применять как с винтовыми, так и с опрессовываемыми наконечниками - выбор остаётся за монтажником.
• Стойкость к химическим средам и влаге - материал не разрушается под действием масла, воды или солевых растворов.
• Экологическая безопасность: состав без галогенов снижает риск образования ядовитых паров при аварийном перегреве.

Ограничения применения

• Не бронированные кабели - наличие металлической оболочки требует другой конструкции муфт.
• Запрещено использование при температурах ниже –50 C или выше +50 C - возможна потеря эластичности материала.
• Не рекомендовано для постоянного погружения в воду - хотя муфта герметична, она не является подводной.
• Требуется точное соответствие сечения жил: 10–25 мм2; при меньших или больших сечениях возможно нарушение герметизации.

Примеры использования

• Подземная прокладка силового кабеля КГ в городских сетях освещения.
• Соединение кабелей на насосных станциях, где есть риск попадания влаги.
• Обход препятствий на воздушных ЛЭП - замена поврежденного участка кабеля КПГ.
• Монтаж в распределительных щитах и камерах, где необходима пожаробезопасность и отсутствие токсичных выбросов.

Практические советы

• Перед монтажом проверьте, что сечение жил кабеля точно попадает в диапазон 10–25 мм2 - даже небольшое отклонение может вызвать протечки.
• Не используйте обычные бытовые горелки - нужна профессиональная пропановая горелка с регулируемым пламенем для равномерного нагрева.
• При работе в холодную погоду согрейте муфту перед установкой - это улучшит адгезию клея.
• После монтажа внимательно осмотрите все стыки: они должны быть плотными, без пузырей и вздутостей.
• Хранить муфту следует в сухом месте при комнатной температуре - избегайте длительного воздействия УФ-лучей и прямого солнца.
