Муфта соединительная 1ПСТ(б)-1-10/25-Б нг-LS с болт. соединителями | 74219 КВТ

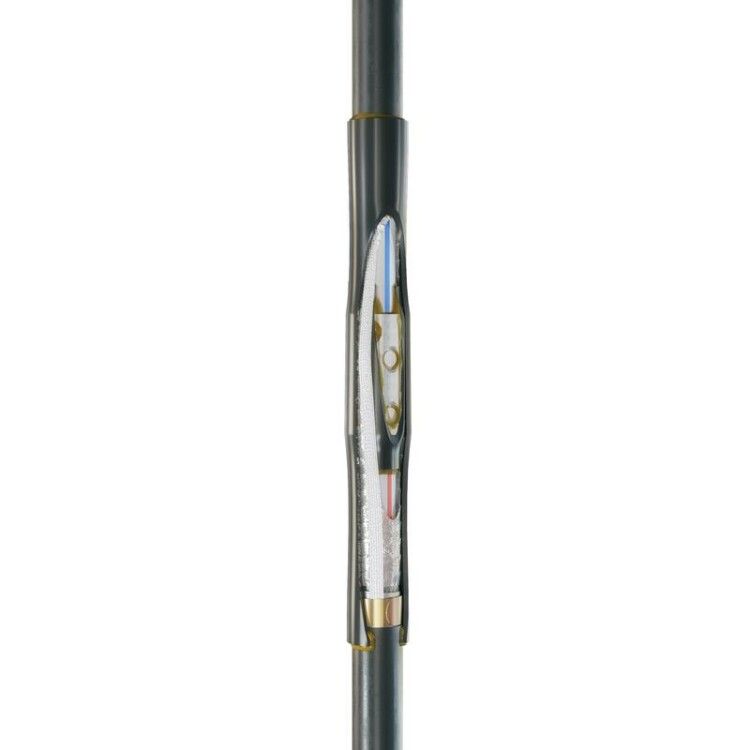

Муфта кабельная соединительная 1ПСТ(б)-1-10/25 (Б) нг-LS с болтовыми соединителями от КВТ предназначена для надёжного и герметичного соединения одножильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Изделие сочетает болтовую фиксацию жил с термоусадкой, что делает его удобным для монтажа в условиях ремонта, аварийного восстановления и постоянной эксплуатации.

Назначение и область применения

Муфта 1ПСТ(б)-1-10/25 (Б) нг-LS используется для создания герметичных соединений между кабелями с броней и изоляцией из ПВХ или СПЭ. Подходит для работы в помещениях и на открытых участках, где важны безопасность, долговечность и устойчивость к внешним воздействиям. Часто применяется в энергообъектах, транспорте, промышленных установках и системах автоматизации.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Сечение проводника: 10–25 мм2
• Количество жил: одна
• Тип подключения: болтовое соединение с срывными головками
• Тип монтажа: термоусадка с клеевым слоем
• Рабочая температура: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Состав: безгалогенный материал (нг-LS), соответствует ГОСТ 34839-2022
• Коэффициент усадки термотрубки: до 4:1

Совместимость и монтаж

Муфта совместима с кабелями типов: АВБбШв, АВБВ, АВВБ, АВВБГ, ПвБбШв, ПвБбШп и их негорючими версиями (нг-LS). Устанавливается на любые проводники - круглые и секторальные, моножильные и многопроволочные. Монтаж выполняется в три этапа:

1. Подготовка кабеля: зачистка изоляции и брони, удаление влаги.
2. Фиксация жил: вставляются в эксцентриковое отверстие корпуса, затягиваются болтами до срыва головок - это гарантирует точный момент затяжки без перетяга.
3. Заключительная усадка: нагрев термоусадочной манжеты феном - клей равномерно заполняет щели, образуя плотную, водонепроницаемую оболочку.

Не требует сварки, пайки или специальных инструментов кроме теплового фена.

Безопасность и стандарты

• Выполнена по нормам ТУ 3599-006-97284872-2006 и соответствует ГОСТ 34839-2022.
• Материалы безгалогенные (нг-LS): при горении не выделяют токсичные газы, снижают риск распространения пламени.
• Термоусадочная оболочка устойчива к УФ-излучению и атмосферным осадкам - подходит для наружной прокладки.
• Негорючий термопластик предотвращает возгорание в случае перегрузки.

Преимущества

• Мультиразмерность: один комплект покрывает весь диапазон сечений 10–25 мм2 - экономит запасы и время на замену.
• Автоматический контроль усилия: срывные болты исключают пере- и недотягивание, повышают надёжность контакта.
• Полная герметизация: клеевой слой заполняет даже микрощели, защищает от влаги, пыли и химических сред.
• Непаянная система заземления: ускоряет монтаж, исключает необходимость в дополнительном оборудовании.
• Устойчивость к экстремальным температурам: работает в суровых климатических условиях - от Арктики до пустынь.

Ограничения применения

• Не предназначен для соединения кабелей с металлической оболочкой без брони (например, NYM, VVGng без бронирования).
• Не рекомендуется использовать для многожильных кабелей с числом жил более одной - изделие рассчитано только на одножильные провода.
• Требуется источник тепла (термофен); невозможен холодный монтаж.
• Не следует применять в местах с постоянным погружением в воду - хотя IP-защита высока, это не полноценная подводная муфта.

Примеры использования

• Восстановление поврежденного кабеля АВБбШвнг-LS на подземной трассе.
• Соединение силового кабеля на входе в цеховое оборудование.
• Обустройство ответвлений в распределительных пунктах с повышенными требованиями к пожарной безопасности.
• Работы на объектах ЖКХ, метрополитене, железных дорогах - там, где важно быстрое и безопасное решение.

Практические советы

• Перед монтажом обязательно просушите кабель - влага внутри приведёт к конденсату после усадки.
• Выбирайте термофен с регулировкой температуры; используйте равномерный прогрев, начиная с середины манжеты.
• Проверьте соответствие сечения кабеля указанному диапазону - использование вне 10–25 мм2 снижает надёжность.
• При работе в сыром месте дополнительно закройте место соединения полиэтиленовым рукавом - это продлит срок службы.
• Храните муфту в сухом помещении при комнатной температуре - длительное воздействие низких температур перед монтажом может сделать термопластик хрупким.
