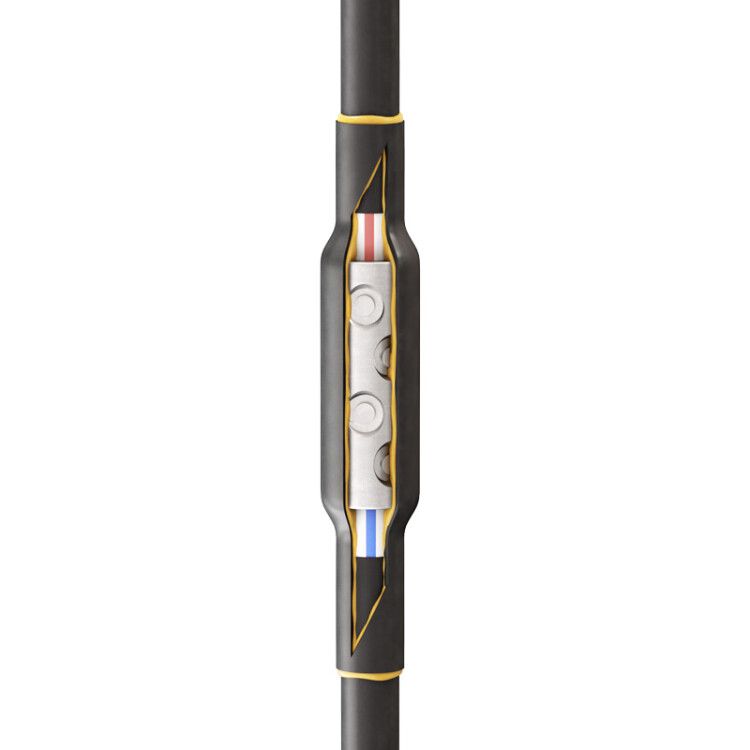

Муфта соединительная 1ПСТ-1-10/25-Б нг-LS с болт. соединителями | 66837 КВТ

Муфта кабельная соединительная 1ПСТнг-LS-1-10/25-Б с болтовыми соединителями от бренда КВТ - это универсальное решение для надёжного и герметичного соединения одножильных кабелей сечением 10–25 мм2 на напряжение до 1 кВ. Подходит для внутренних и наружных установок, особенно там, где важны безопасность, долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Муфта 1ПСТнг-LS-1-10/25-Б используется для создания герметичных соединений между кабелями с пластмассовой изоляцией, работающими на напряжении до 1 кВ. Она применяется в сетях низкого напряжения: в зданиях, на промышленных объектах, в кабельных трассах, при ремонте повреждённых участков кабеля, а также при прокладке новых линий. Особенно актуальна для аварийно-ремонтных служб благодаря быстрому монтажу и высокой надёжности.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 1
• Номинальное сечение проводника: 10–25 мм2
• Тип подключения: болтовое соединение с срывными головками
• Тип изделия: соединительная муфта
• Исполнение: нг-LS - негорючее, малодымное, безгалогеновое
• Материал корпуса: термопластик негорючий
• Материал изоляции: пластик
• Способ монтажа: термоусадка с клеевым слоем
• Коэффициент усадки: до 4:1
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: чёрный
• Стандарт: ТУ 3599-006-97284872-2006
• Защита: IP67 (при правильном монтаже)

Совместимость и монтаж

Муфта 1ПСТнг-LS-1-10/25-Б совместима с кабелями: АВВГ, ВВГнг-LS, ПвВГ, ПвВГнг-LS, NYM, NYMнг-LS, NYY. Подходит для круглых и секторных жил, моножильных и многопроволочных проводников. Монтаж выполняется в три этапа:

1. Подготовка кабеля: зачистка изоляции, удаление экрана (если есть), выравнивание жилы.
2. Закрепление: жила вставляется в эксцентриковое отверстие болтового соединителя, затягивается болтом до срыва головки - это гарантирует оптимальный контакт без перетяга.
3. Усадка: термоусадочная манжета нагревается равномерно (например, газовой горелкой), клеевой слой расплавляется, заполняя все щели и образуя герметичную изоляцию.

Не требует специальных инструментов - достаточно фена или горелки. Установка возможна как внутри помещений, так и на открытом воздухе.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и выполнена по ТУ 3599-006-97284872-2006. Исполнение нг-LS означает, что материал не распространяет горение, выделяет минимальное количество дыма и не содержит галогенов - это снижает токсичность при возгорании. Подходит для использования в закрытых помещениях, метро, больницах, школах и других местах с повышенными требованиями к пожаробезопасности.

Преимущества

• Универсальный диапазон сечений (10–25 мм2) - один комплект заменяет несколько моделей.
• Болтовое соединение с срывными головками исключает пере- и недотяг - автоматически обеспечивает качественный электрический контакт.
• Высокая степень герметизации благодаря клеевому слою и усадке 4:1 - предотвращает попадание влаги, пыли, грязи.
• Устойчивость к УФ-излучению и экстремальным температурам - позволяет использовать на улице без дополнительной защиты.
• Лёгкая и быстрая установка - не требуется сварка, литьё или сложные технологии.
• Соответствие нормам безопасности для людей и оборудования - негорючесть и безгалогеновый состав.

Ограничения применения

Муфта 1ПСТнг-LS-1-10/25-Б **не предназначена** для соединения кабелей с медными жилами - она разработана исключительно для алюминиевых проводников. Также не рекомендуется применять её в условиях постоянного погружения в воду или при наличии химически активных сред (агрессивные растворители, масла, кислоты). Температура окружающей среды должна находиться в пределах –50…+50 C - выход за эти границы может повредить термопластик.

Примеры использования

• Ремонт повреждённого кабеля АВВГнг-LS на воздушной ЛЭП в зимний период.
• Соединение кабелей NYM в подземном кабельном колодце.
• Обустройство ответвлений в распределительном шкафе с высокими требованиями к пожарной безопасности.
• Монтаж временных линий питания на строительной площадке.
• Замена старой муфты в системе освещения метрополитена.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля диапазону 10–25 мм2 - использование вне этого диапазона снижает надёжность.
• При термоусадке прогревайте манжету равномерно, начиная с центра и двигаясь к краям - это предотвратит образование пузырей и непроклеенных зон.
• Не используйте открытый пламя слишком долго - перегрев может деформировать термопластик.
• Проверяйте целостность клеевого слоя после остывания: он должен быть виден по всему периметру соединения.
• Храните муфту в сухом месте при температуре от –20 C до +30 C - длительное воздействие низких температур делает пластик хрупким.
• Для работы с кабелями с медными жилами выбирайте другие модели - например, 1ПСТ-1-10/25-М.
