Муфта кабельная концевая 1кВ 1ПКТнг-LS-1-150/240-Б КВТ 66835

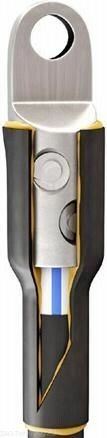

Муфта кабельная концевая 1ПКТнг-LS-1-150/240-Б с болтовыми наконечниками от бренда КВТ — это термоусаживаемая концевая муфта для надежного и герметичного оконцевания одножильных кабелей сечением 150–240 мм² на напряжение до 1 кВ. Подходит для внутренней и наружной установки, особенно эффективна там, где важны долговечность, безопасность и защита от внешних воздействий.

Назначение и область применения

Муфта 1ПКТнг-LS-1-150/240-Б используется для оконцевания кабельных жил, когда требуется создать прочное, герметичное и изолированное соединение между кабелем и внешним оборудованием — например, автоматом, контактором, шиной или заземлителем. Она применяется в сетях до 1 кВ, в том числе в условиях повышенной влажности, перепадов температур и открытой среде. Подходит для монтажа на объектах энергетики, ЖКХ, промышленных предприятиях, транспорте и коммунальной инфраструктуре.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 150–240 мм²
• Тип исполнения: термоусаживаемая, нг-LS (не распространяет горение, малое выделение дыма и газов)
• Материал изоляции: термопластик негорючий
• Цвет: черный
• Диапазон рабочих температур: от –50 °C до +50 °C
• Коэффициент усадки: до 4:1
• Комплектация: болтовой наконечник с рядным расположением болтов + термоусаживаемая манжета с клеевым слоем
• Нормативный документ: ТУ 3599-006-97284872-2006
• Защита от УФ-излучения: да
• Степень защиты IP: не указана, но за счет клеевого слоя и плотной усадки достигается высокая герметичность

Совместимость и монтаж

Муфта 1ПКТнг-LS-1-150/240-Б совместима с любыми одножильными кабелями с изоляцией из ПВХ, СПЭ, ЭПР или резины, включая: АВВГ, ВВГнг-LS, ПвВГнг-LS, NYM, NYY, КОГ1, КГ, РВГ, РРГ и аналоги. Монтаж выполняется путем термоусадки с помощью тепловой пушки. Наконечник фиксируется на жиле через завинчивание болтов со срывной головкой — момент затяжки регулируется автоматически, что исключает перетягивание или недотягивание. Отличительная особенность — эксцентриковое отверстие в наконечнике, которое позволяет легко центрировать как круглую, так и секторную жилу. Установка возможна как внутри помещений, так и на открытом воздухе.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по ТУ 3599-006-97284872-2006. Материалы негорючи (нг) и имеют низкое дымо- и газовыделение (LS), что снижает риск возгорания и повышает безопасность при аварийных ситуациях. Устойчивость к УФ-излучению и широкий температурный диапазон позволяют использовать её в экстремальных климатических условиях без потери свойств.

Преимущества

• Универсальность: один комплект покрывает весь диапазон сечений 150–240 мм², заменяя несколько моделей
• Автоматическая контрольная затяжка: болты с срывной головкой гарантируют оптимальный контакт без инструментальной настройки
• Полная герметизация: клеевой слой при нагреве заполняет микронеровности, предотвращая попадание влаги и пыли
• Высокая механическая прочность: наконечник выдерживает нагрузки при подключении к шинам и аппаратам
• Устойчивость к окружающей среде: не трескается на морозе, не деформируется под солнцем
• Подходит для всех типов жил: моножильных, многопроволочных, алюминиевых и медных

Ограничения применения

Не следует применять эту муфту для кабелей с сечением менее 150 мм² или более 240 мм² — она не обеспечит герметичности и надежного контакта. Также важно помнить: хотя муфта универсальна для меди и алюминия, специальные модели 1ПКТ-1-800(Б) нг-LS предназначены **только** для алюминиевых жил — они не взаимозаменяемы. Не рекомендуется использовать в местах постоянного погружения в воду или под давлением жидкости — продукт герметичен, но не предназначен для подводной эксплуатации.

Примеры использования

• Оконцевание кабеля АВВГнг-LS перед подключением к силовому щиту на улице
• Завершение кабеля КГ на входе в частный дом с открытым монтажом
• Монтаж на промышленном конвейере, где есть вибрация и перепады температур
• Ремонтно-аварийные работы на ЛЭП или в кабельных колодцах
• Подключение кабеля к заземляющему контуру в условиях повышенной влажности

Практические советы

• Перед монтажом обязательно удалите изоляцию с жилы точно до требуемой длины — не допускайте остатков изоляции под наконечником
• Используйте только термофен с регулируемой температурой; равномерно прогревайте манжету снизу вверх, чтобы клей равномерно распределился
• Проверьте, что болты полностью сорвались — это сигнал правильной затяжки. Если головка не сорвалась — соединение ненадежно
• При работе на открытом воздухе выбирайте время с минимальной влажностью — влага под манжетой может вызвать конденсат после усадки
• Храните муфту в сухом месте, избегая прямого солнечного света — даже с УФ-защитой длительное воздействие может повлиять на эластичность материала
• После монтажа проверьте целостность усадки: поверхность должна быть гладкой, без пузырей и трещин
