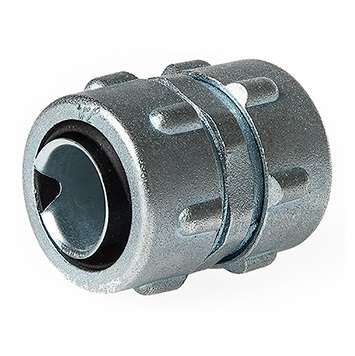

Муфта соединительная на металлорукав 15 типа Р3-Ц и Р3-Ц-ПВХ (МС-15) TYCO

Муфта соединительная для металлорукава 15 типа Р3-Ц, Р3-Ц-ПВХ, Рувинил, с защитой IP54 (цинк) - это надёжный элемент для герметичного соединения металлических гибких трубопроводов в условиях повышенной запылённости и влажности. Продукт от бренда Рувинил с артикулом мс-15 предназначен для промышленной автоматизации, где важна механическая прочность и защита проводов.

Назначение и область применения

Муфта соединительная используется для соединения двух участков металлорукава диаметром 15 мм - например, при удлинении трассы, замене повреждённого фрагмента или переходе между зонами оборудования. Подходит для систем управления, силовой проводки на станках, конвейерах, роботизированных модулях и других объектах, где требуется защита кабелей от внешних воздействий. Муфта Р3-Ц обеспечивает сохранение целостности изоляции и предотвращает попадание пыли и струй воды внутрь рукава.

Технические характеристики

• Диаметр: 15 мм - соответствует стандартному внутреннему диаметру металлорукава типов Р3-Ц, Р3-Ц-ПВХ и Рувинил;
• Тип: соединительная муфта - не имеет функции крепления, предназначена исключительно для стыковки;
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной степени для большинства цехов) и брызг воды с любого направления;
• Материал: цинкованная сталь - устойчив к коррозии, сохраняет форму при нагрузках, не деформируется при затяжке хомутов;
• Цвет: серебристый - естественный цвет покрытия, не требует окраски.

Совместимость и монтаж

Муфта совместима с металлорукавами следующих типов: Р3-Ц, Р3-Ц-ПВХ, Рувинил. Для установки необходимо:

• Закрепить один конец рукава в одном торце муфты, второй - в другом;
• Использовать хомуты или специальные зажимы (не входят в комплект) для плотного прилегания;
• Не перегибать рукав ближе чем на 8–10 диаметров от места соединения - это снижает риск повреждения жил внутри.

Установка возможна в вертикальном, горизонтальном и наклонном положении. Нельзя использовать муфту в качестве опоры или точки крепления всей системы - она не рассчитана на механическую нагрузку.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254-2019. Материал - цинкованная сталь - не выделяет токсичных веществ при нагреве до +80 C. Не рекомендуется применение в средах с постоянным контактом с кислотами, щелочами или морской водой - это вызывает быстрое разрушение покрытия.

Преимущества

• Высокая механическая прочность благодаря металлической конструкции - выдерживает давление, удары, вибрацию;
• Сохраняет герметичность даже после многократных сборок/разборок;
• Не теряет форму при температурных колебаниях от –20 C до +80 C;
• Легко распознаваемый серебристый цвет позволяет быстро отличить её от пластиковых аналогов при обслуживании.

Ограничения применения

• Не подходит для погружения в жидкости - IP54 не гарантирует защиту от длительного контакта с водой;
• Не применяется в взрывоопасных зонах (не имеет взрывозащиты);
• Не совместима с рукавами других диаметров - использование с 12 мм или 20 мм приведёт к утечкам и потере защиты;
• Не рекомендовано применение в помещениях с высокой концентрацией агрессивных паров (например, химпроизводства без дополнительной защиты).

Примеры использования

• Соединение участков металлорукава на линии конвейера в пищевой промышленности;
• Переход между корпусом станка и внешней панелью управления;
• Обеспечение доступа к кабелям в местах частых техобслуживаний - муфта легко демонтируется;
• Защита проводов в цехах с высокой запылённостью - например, деревообработка, шлифовка, сварочные участки.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава точно соответствует 15 мм - отклонение более +-0,5 мм может нарушить герметичность;
• Используйте только качественные хомуты с равномерным усилием - переусердствовать нельзя, чтобы не сплющить гофру;
• При необходимости замены - можно открутить старую муфту и установить новую без полной разборки трассы;
• Для долговечности в сырых условиях периодически осматривайте место соединения на наличие ржавчины - при первых признаках протирать сухой тканью и наносить антикоррозийную смазку.
