Кабельная муфта 3СТп-10-150/240 нг-LS - 75563 КВТ

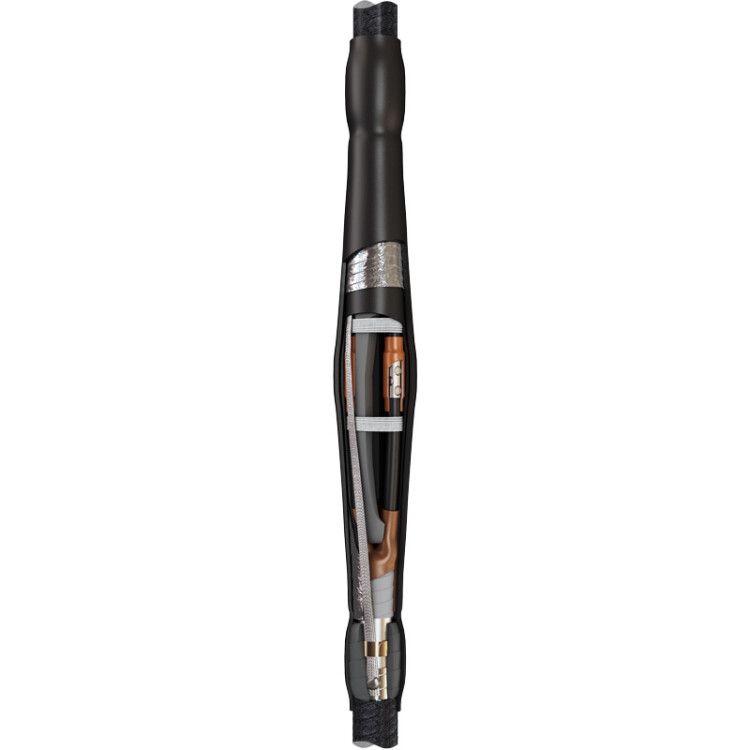

Муфта кабельная соединительная 3СТп-10-150/240 нг-LS от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной изоляцией на напряжение 10 кВ. Изделие реализовано в виде термоусадочной муфты с высокой степенью герметичности и совместимо как с бронированными, так и с бесброневыми кабелями. Артикул 75563 подходит для ремонта и модернизации кабельных линий в условиях повышенной влажности, перепадов температур и агрессивной среды.

Назначение и область применения

Муфта кабельная соединительная 3СТп-10-150/240 нг-LS используется для создания электрических соединений между кабелями с бумажной маслопропитанной изоляцией. Подходит для работы в распределительных сетях 6–10 кВ. Применяется в подземных кабельных трассах, кабельных каналах, камерах, колодцах, а также в помещениях с ограниченным доступом воздуха. Особенно эффективна там, где важны безопасность, долговечность и устойчивость к механическим воздействиям.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение проводника: 150–240 мм2
• Количество жил: 3
• Тип монтажа: термоусадка
• Рабочий температурный диапазон: от –50 C до +50 C
• Внешний диаметр кабеля: 61,2 мм (соответствует одному значению - точная посадка)
• Материал корпуса: полиолефин
• Цвет: черный
• Изолирующий материал: пропитанная бумага (совместима с бумажной и пластиковой изоляцией кабелей)
• Стандарт: ТУ 3599-006-97284872-2006
• Горючесть: нг-LS - малодымный, негорючий материал
• Комплектация: без болтовых соединителей - требуется самостоятельная установка гильз или других типов соединений

Совместимость и монтаж

Муфта 3СТп-10-150/240 нг-LS совместима с кабелями следующих типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Установка выполняется путём термоусадки - нагрева специальных трубок с помощью пропановой горелки ПГ (КВТ).

Необходимо соблюдать последовательность сборки:

1. Подготовить концы кабеля - удалить оболочку, броню, изоляцию согласно рекомендациям производителя;
2. Заготовить и зачистить жилы; произвести опрессовку или другую фиксацию контактов;
3. Уложить термоусадочные манжеты красного цвета на каждую жилу - они имеют внутренний слой термоплавкого клея для герметизации;
4. Заполнить межфазное пространство мастикой - предотвращает попадание воздуха;
5. Надеть внутренний и внешний термоусадочные кожухи - после прогрева формируют плотную герметичную оболочку;
6. Произвести заземление: закрепить медный проводник на оболочках с помощью пружин постоянного давления (входят в комплект); при наличии брони - дополнять комплектом КМПБ и выполнять пайку на бронелентах.

Обязательно использование инструмента: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

Муфта 3СТп-10-150/240 нг-LS изготовлена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Материалы исполнения (нг-LS) снижают распространение пламени и минимизируют выделение дыма при возгорании. Это делает её подходящей для использования в замкнутых пространствах, таких как тоннели, подвалы, кабельные этажи. Электроизоляционные элементы рассчитаны на работу в условиях длительной нагрузки и перегрузок, характерных для энергообъектов.

Преимущества

• Высокая герметизация благодаря многослойной системе: термомастике, двойным кожухам и клеевому слою в манжетах - исключает проникновение влаги и грязи.
• Эффективное распределение электрического поля - достигается за счёт маслостойкого герметика в области разделки кабеля.
• Защита бумажной изоляции от теплового повреждения - пружины постоянного давления вместо пайки позволяют избежать перегрева под алюминиевой оболочкой.
• Универсальность - можно использовать как с гильзамы под опрессовку, так и с болтовыми соединителями (не входят в комплект, но поддерживаются конструкцией).
• Устойчивость к экстремальным температурам - работает даже при –50 C, что важно для холодных регионов России.

Ограничения применения

• Не кабели с PVC-изоляцией - только для бумажной и некоторых видов пластиковой изоляции.
• Требуется обязательный контроль температуры при монтаже - недостаточный нагрев приведёт к плохой адгезии, переизбыток - к деформации материалов.
• Не предназначен для монтажа в открытых участках без защиты от УФ-лучей - хотя сама муфта чёрная, она не имеет UV-защиты.
• Отсутствие болтовых соединителей в комплекте требует дополнительной подготовки - пользователь обязан иметь запасные детали.
• Диаметр кабеля строго задан - 61,2 мм. Отклонения более +-2 мм могут нарушить герметичность.

Примеры использования

• Соединение кабелей ААБл в подземном кабельном переходе через дорогу.
• Ремонт аварийного участка в кабельной сети ЖКХ с использованием кабелей типа (А)СБл.
• Монтаж ответвлений в распределительных пунктах подстанций 10 кВ.
• Линии питания насосных станций, где есть риск затопления - благодаря IP-классу и герметичности муфта сохраняет работоспособность.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля - 61,2 мм - именно этот размер предусмотрен для гарантированной посадки всех элементов.
• Не экономьте на времени прогрева - равномерно нагрейте все части термоусадочных кожухов, начиная с центральной части и двигаясь к краям.
• Если кабель имеет броню из стали или алюминия - обязательно используйте комплект заземления КМПБ, чтобы обеспечить надёжный контакт.
• Храните муфту в сухом месте при комнатной температуре - не допускайте намокания компонентов перед установкой.
• Проверяйте целостность термомастик и манжет до начала монтажа - любые трещины или деформации требуют замены.
• При работе в зимнее время - согрейте муфту в помещении до +10 C перед установкой, особенно если температура окружающей среды ниже –20 C.
