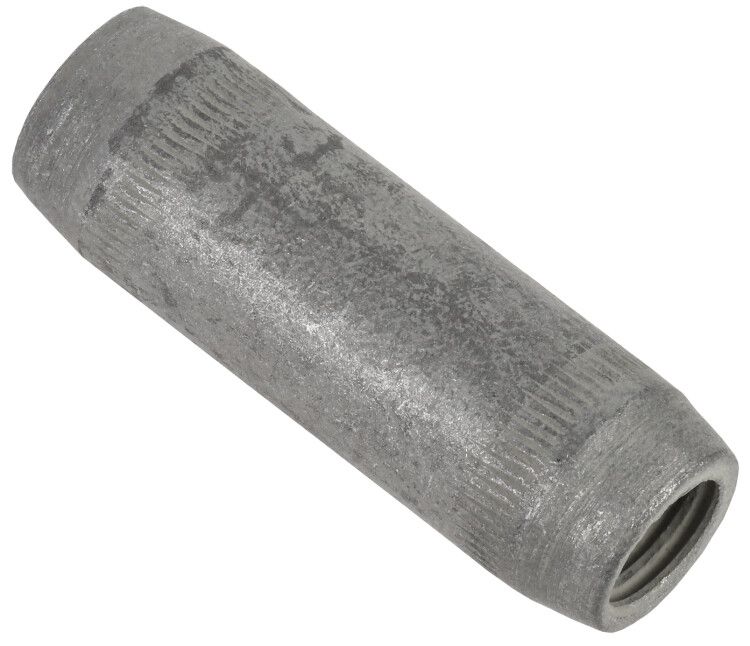

Муфта соединительная d=20мм оцинкованная сталь | ZMS10-11-020 IEK

Муфта соединительная d=20мм оцинкованная сталь от бренда IEK предназначена для надёжного соединения стержней заземления, обеспечивая непрерывную электрическую цепь и механическую прочность. Артикул zms10-11-020 соответствует требованиям к долговечным решениям для систем молниезащиты и заземления.

Назначение и область применения

Муфта соединительная d=20мм оцинкованная сталь применяется для соединения вертикальных стержней заземления в системах защиты от грозовых разрядов и утечек тока. Подходит для установки в почве, бетоне или на поверхности. Используется в энергетике, промышленности, жилых и коммерческих объектах, где требуется надёжное заземление с высокой механической стойкостью.

Технические характеристики

• Диаметр: 20 мм - соответствует стандартному диаметру стержней заземления
• Материал корпуса: нержавеющая сталь V2A ( AISI 304 ) - устойчивость к коррозии в агрессивных средах
• Защитное покрытие: гальваническое цинковое - дополнительно защищает от внешних воздействий
• Резьба: внутренняя M16–M22 - совместима с большинством стержней с накатанной резьбой
• Срок службы: 30 лет - гарантирует длительную работу без замены
• Форма: рифлёная наружная поверхность - повышает удержание при забивке и снижает риск проворачивания

Совместимость и монтаж

Муфта соединительная d=20мм оцинкованная сталь совместима со стержнями заземления, имеющими накатанную резьбу диаметром от 16 до 22 мм. Для монтажа:

• Завинтите один стержень в одну половину муфты до упора
• Вставьте второй стержень в противоположную часть - они должны встретиться в центральной части муфты
• Завинтите второй стержень до плотного контакта - не требуются дополнительные инструменты, кроме гаечного ключа
• Убедитесь, что резьбы полностью вошли в контакт - это минимизирует переходное сопротивление

Рифление на поверхности позволяет легко фиксировать муфту при забивке молотком - она не проскальзывает в клещах или хомутиках.

Безопасность и стандарты

Муфта IEK zms10-11-020 изготовлена из материалов, соответствующих требованиям ГОСТ Р 50571 и IEC 62305 для систем молниезащиты. Нержавеющая сталь V2A и цинковое покрытие обеспечивают электрохимическую совместимость с медными и стальными элементами системы заземления, предотвращая гальваническую коррозию.

Преимущества

• Высокая механическая прочность - выдерживает ударные нагрузки при забивке стержней
• Стабильное электрическое сопротивление - контакт внутри муфты исключает потери тока
• Двойная защита - нержавеющая сталь + цинковое покрытие увеличивает срок службы в агрессивных условиях
• Легкий монтаж - не требует сварки, болтов или специальных инструментов
• Удобная форма - рифление позволяет работать даже в труднодоступных местах

Ограничения применения

• Не предназначен для горизонтального заземления - только для вертикальных стержней
• Не рекомендовано использование с резьбой меньшего диаметра (менее M16) - возможна потеря герметичности контакта
• Не следует применять в условиях постоянного погружения в кислотные или щелочные растворы - хотя материал устойчив, длительный контакт с агрессивными жидкостями может повредить цинковое покрытие
• Не является изоляционным элементом - все металлические части остаются под напряжением при аварийном режиме

Примеры использования

• Заземление промышленных станков и распределительных пунктов
• Системы молниезащиты на складах, АЗС, трансформаторных подстанциях
• Объекты связи и радиопередающие антенны
• Жилые дома с глубокими контурными заземлителями

Практические советы

• Перед монтажом проверьте диаметр резьбы стержня - он должен точно входить в муфту без люфта
• Если стержень слишком длинный, используйте несколько муфт последовательно - каждое соединение усиливает целостность цепи
• После завинчивания протестируйте сопротивление заземления - идеальное соединение даёт минимальное переходное сопротивление
• При работе в песчаной или каменистой почве используйте дополнительную опору при забивке - чтобы не перегрузить резьбовое соединение
• Храните муфту в сухом месте - даже с защитным покрытием, длительное воздействие влаги может вызвать белый налёт на цинке, который не влияет на функциональность, но указывает на старение покрытия
