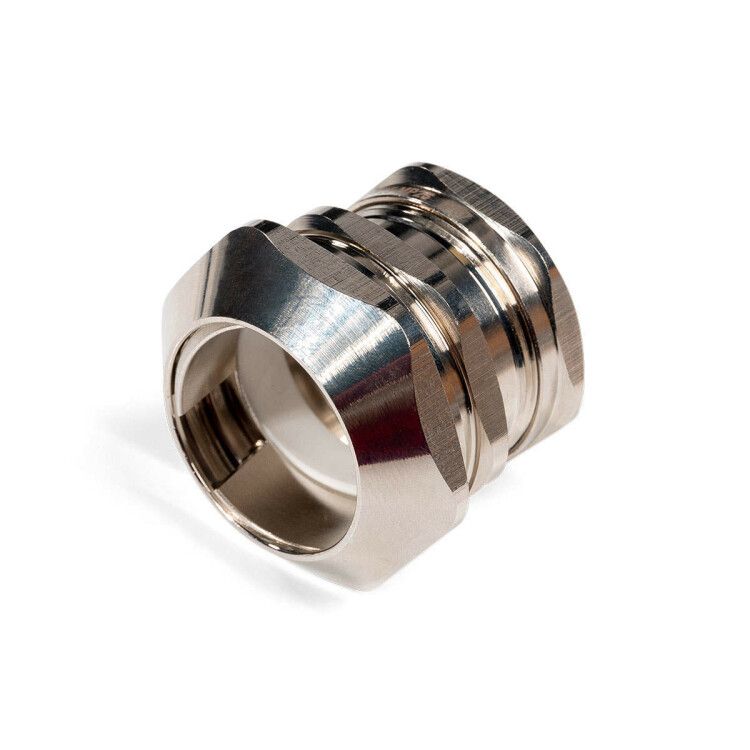

Муфта соединительная латунная СТМ-Л-20 (3/4'') (Fortisflex) - 88863 КВТ

Муфта соединительная латунная СТМ-Л-20 (3/4 дюйма) от Fortisflex и КВТ предназначена для надёжного соединения металлорукава с трубной системой, обеспечивая герметичность и защиту от внешних воздействий даже в сложных условиях. Артикул 88863 соответствует требованиям промышленной автоматизации и энергетики.

Назначение и область применения

Муфта соединительная латунная СТМ-Л-20 (3/4 дюйма) используется для перехода между металлическим гибким рукавом и жёсткой трубной системой с внутренней резьбой G 3/4". Применяется там, где требуется герметичное, прочное и долговечное соединение - например, в системах управления оборудованием, на станках, конвейерах, в распределительных щитах и на объектах с высокими требованиями к защите от пыли и влаги.

Технические характеристики

• Материал корпуса: никелированная латунь - устойчив к коррозии, имеет хорошую механическую прочность и эстетичный внешний вид;
• Уплотнитель: силикон - сохраняет эластичность при экстремальных температурах, не выделяет токсичных веществ;
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут;
• Тип резьбы: G 3/4" по EN 10226 - стандартизированная трубная цилиндрическая резьба, совместима с большинством европейских и российских комплектующих;
• Рабочий температурный диапазон: от -60 C до +120 C - подходит для холодильных установок, печей, автоклавов и других термически нагруженных сред;
• Номинальный диаметр: 20 мм - оптимальна для металлорукавов диаметром 20 мм.

Совместимость и монтаж

Муфта соединительная латунная СТМ-Л-20 (3/4 дюйма) совместима с следующими типами металлорукавов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг DIESEL, МРПИнг TERMO, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ, Р3-Ц.

При монтаже с металлорукавом в ПВХ-изоляции необходимо удалить пластиковое покрытие на глубину входа рукава - это предотвращает перегрев и повреждение уплотнителя при затяжке. Резьбу на трубе следует подготовить по стандарту EN 10226, использовать ленту или пасту для герметизации. Затягивать муфту следует равномерно, без перекосов, чтобы не деформировать силиконовое уплотнение.

Безопасность и стандарты

• Соответствует стандарту EN 10226 для резьбовых соединений;
• Степень защиты IP67 соответствует IEC 60529 - гарантирует безопасную работу во влажных, запылённых и агрессивных средах;
• Материалы уплотнителя и корпуса не поддерживают горение и не выделяют опасных испарений при повышенных температурах.

Преимущества

• Никелирование поверхности увеличивает срок службы и снижает риск коррозии в агрессивных средах;
• Силиконовый уплотнитель работает в широком диапазоне температур - выше, чем у аналогов на резине;
• Высокая степень защиты IP67 позволяет применять муфту вне помещений и в зонах с частым мытьём оборудования;
• Готовое решение для быстрого замены или модернизации существующих систем без доработки трубопровода.

Ограничения применения

• Не предназначен для постоянного погружения под воду - IP67 допускает лишь временное погружение;
• Не рекомендовано использование в средах с агрессивными химикатами (например, концентрированные кислоты, растворители) - материал латуни может подвергаться коррозии;
• Не совместим с металлорукавами диаметром менее 16 мм или более 25 мм - возможен перекос и потеря герметичности;
• Запрещено применять при давлениях выше рабочего - точное значение не указано, поэтому используйте согласно нормам системы, в которую она встраивается.

Примеры использования

• Подключение металлорукава к входному патрубку электродвигателя в пищевой промышленности;
• Соединение проводки в контроллере станка с трубным выводом шкафа управления;
• Прокладка кабельных трасс в холодильном камере с использованием МРПИнг INOX и фиксацией через СТМ-Л-20;
• Обустройство освещения на открытых площадках с защитой от брызг и пыли.

Практические советы

• Перед установкой проверьте резьбу на трубе - наличие повреждений или грязи снижает герметичность;
• Не используйте силовые инструменты для затяжки - достаточно ключа на 17–19 мм; переусердствовать нельзя - можно повредить резьбу или уплотнитель;
• Если применяете металлорукав с протяжкой, убедитесь, что он свободно проходит через внутреннее отверстие муфты - не должно быть заклинивания;
• Для длительной эксплуатации в условиях вибраций рекомендуется дополнительно зафиксировать муфту хомутиком или кронштейном;
• Артикул 88863 - единственный вариант в линейке Fortisflex и КВТ с такими параметрами - не путайте с другими моделями СТМ-Л.
